一、 工程簡析

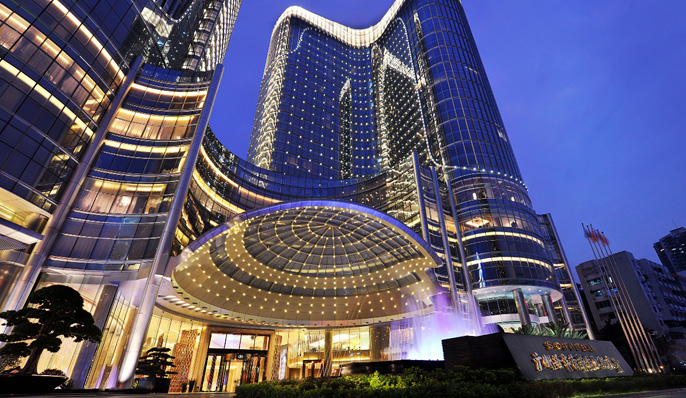

黃河大廈位于東莞市重鎮虎門鎮虎門大道與銀龍路的交匯處，63層總高度為229.9m，堪稱東莞 標志性建筑。黃河大廈的結構形式為筒中筒結構，1層2層主要定位為男女服裝批發；3層為牛仔及童裝批發；4到6層定位為外高端品牌服裝批發及零售；7層位華潤萬家，8層為東方索菲特大酒店輔助餐飲區；9層為東方索菲特大酒店尊龍娛樂會所；10至26樓為甲A寫字樓；27層及以上為東方索菲特大酒店所占據。
作為東方索菲特大酒店KARAOKE尊的龍會所是虎門鎮頂娛樂會所的。 在此項目中，總共擬建大小包房共53間KARAOKE包房，按照聽音面積，定位七種風格。其中實際聽音面積42平方左右小房共31間，實際聽音面積55平方左右中房共10間，實際聽音面積65平方左右大房共4間，實際聽音面積65平方左右小VIP房共5間，實際聽音面積110平方左右中VIP房共1間，聽音面積200平方左右大VIP房共1間，實際聽音面積150平方左右總統包房共1間。

該場所的音響在效果、功能及性方面超越目前主流的所有 KARAOKE場所，并且設備的設計必須有一定的前瞻性，系統接口必須具有開放性和具有擴展性，使用廣泛采用的技術標準，能長時間穩定可靠運行。

 二、 系統設計

根據實際情況將音視頻系統的需求按包房的面積來進行分類，雖然在器材的配置上略有不同。但不同面積的包房應該在聲壓水平和演唱、重放效果上達到相同水平。在功能上，該 KARAOKE房的音響系統不但應該能夠?qū)崿F(xiàn)的卡拉OK演唱效果，這就要求所使用的音響器材在具有良好音質的同時具備較大的功率儲

備和動態能力。
根據包房的需要我們采用了一種全新的揚聲器配置方案，即在傳統的兩聲道音箱的基礎上整加一個獨立的中置人聲通道。這樣系統配置和傳統方式相比具有以下幾個優點：
、能夠使聲音的密度感更好，聲場更加寬闊，能夠很好的營造出臨場感和現場氣氛。
、采用三只前置音響能夠使用較小尺寸的音箱達到相同的聲音量感和聲壓水平，這樣更加便于我們進行箱體的安裝，使其更好的融入裝修之中。同時在低頻的表現上來看，多只小尺寸的揚聲器的低頻速度感比單只大口徑揚聲器單元更好，主觀聽的沖擊力和感更加強烈，表現的聲底將更干凈，清晰。
第三、音箱運行安全性上，眾所周知卡拉OK音箱的揚聲器是很容易損壞的，除了摔MIC，嘯叫等情況經常發生等原因外，主要是因為卡拉 OK音箱需要長時間的工作在大功率狀態，這樣一來喇叭的老化速度將大大增加，如果喇叭經常在大于其額定功率的狀態下工作，當然更加容易使喇叭線圈燒毀而損壞了。當然現在一部分揚聲器鼓吹其具有保護功能，能夠在輸入功率過大時保護揚聲器（主要是高音揚聲器），但這樣可能出現在大信號工作時突然沒有高音的情況。所以好的解決辦法一方面是使用額定功率更大的音箱，另一 方面就是降低音箱的負擔。由于采用了三只音箱，每只音箱承受的功率相對采用兩只音箱達到同樣的聲壓水平時的承受功率要低，這樣一來就能夠在保障效果的同時使揚聲器更加安全的工作。

三、 具體配置技術說明

 1、 三通道豪華包房系統，在使歌唱時人聲表現突出、通透，演唱更加輕松。全數字化效果器具有舞臺演唱用的數字混響REVERB和ECHO的雙重效果。主音箱高音采用反射式音響，增加房間的漫射聲波，低音采用12寸單元,動態大低頻強勁，獲得更好的聲場。適合高要求的卡拉OK場所。人聲醇厚且高音通透而不噪，能很好的起到美化聲線的作用。
2、 五通道豪華包房采用具有獨立中置及輔助人聲通道的多通道KARAOKE系統，在使歌唱時人聲表現突出、通透，演唱更加輕松。全數字化效果器具有舞臺演唱用的數字混響REVERB和ECHO的雙重效果?？紤]面積比較大，主擴聲采用12寸全頻HI-FI音箱，增加房間的及漫射聲波，獲得更好的聲場。適合高要求的卡拉OK場所。中置及輔助同樣采用10寸全頻HI-FI音箱，1.7英寸鎂鋁合金膜高音壓縮驅動器，非常符合人聲的頻譜范圍，人聲醇厚且高音通透而不噪，能很好的起到美化聲線的作用。（其中七通道音視頻系統是五通道的擴展，技術標準一致。）

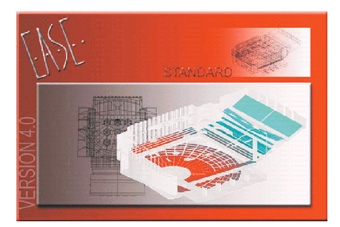

四、計算機聲學校驗 采用計算機輔助聲學設計，使設計更加客觀科學，計算機廳堂聲學設計軟件（EASE），它是一種用于廳堂聲場設計的計算機軟件。存有各種房間體形、吸音材料、揚聲器等資料，可以根據實際需要進行選擇、設計，計算出房間的混響時間，描繪出聲場分布圖、聲線圖和各種聲學特性曲線，為廳堂音質設計和音響工程 施工提供了科學的依據。我們在計算機里建立了一個與實體建筑一樣大小的三維模型，并在模型中加入了擴聲音箱，通過計算機計算出設計的效果是否達到要求，做到事先驗證，是科學可靠的依據。

1、三通道豪華包房聲學模擬

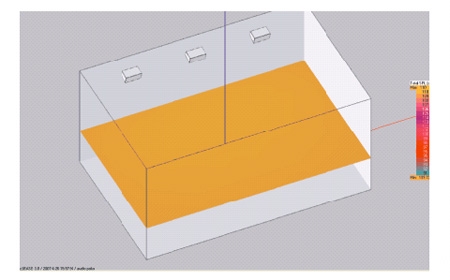

此圖可讓你直觀的知道聲壓是否達到指標，在這里廳堂的大部分面積聲壓達到112dB完全超出一標準，并擁有足夠的預量，能保證系統可靠的運行。

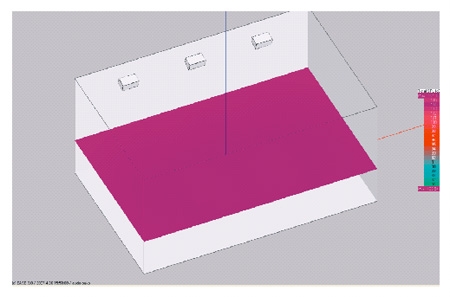

三通道豪華小包房在500Hz時聲壓圖

三通道豪華小包房在2000Hz時聲壓圖

此圖可讓你直觀的知道聲壓是否達到指標，在這里廳堂的大部分面積聲壓達到106dB完全超出一標準，并擁有足夠的預量，能保證系統可靠的運行。

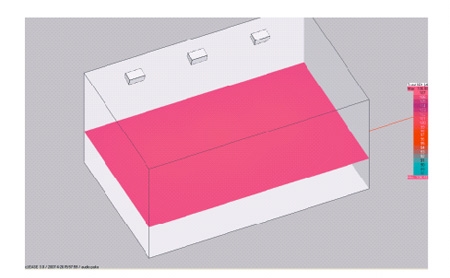

三通道豪華小包房在4000Hz時聲壓圖

2、五通道豪華包房聲學模擬

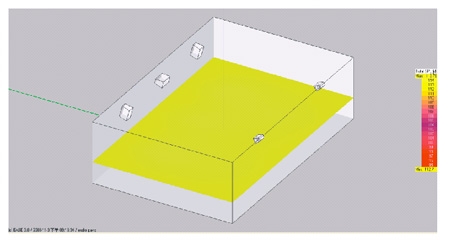

此圖可讓你直觀的知道聲壓是否達到指標，在這里廳堂的大部分面積聲壓達到109dB完全超出一標準，并擁有足夠的預量，能保證系統可靠的運行。

 此圖可讓你直觀的知道聲壓是否達到指標，在這里廳堂的大部分面積聲壓達到107dB完全超出一標準，并擁有足夠的預量，能保證系統可靠的運行

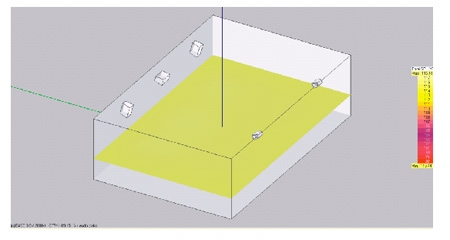

五通道豪華大包房在2000Hz時聲壓圖

此圖可讓你直觀的知道聲壓是否達到指標，在這里廳堂的大部分面積聲壓達到106dB完全超出一標準，并擁有足夠的預量，能保證系統可靠的運行。

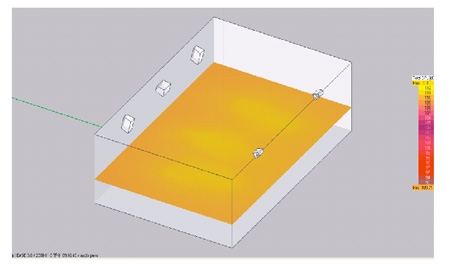

五通道豪華大包房在4000Hz時聲壓圖

三、 設備的選型

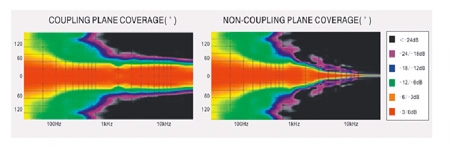

在設備的選型上，我們在主要設備上采用了3G Audio和“貝塔斯瑞”這兩個品牌的產品。3G Audio卡拉OK音響系統產品以著重體現人聲的質感、修飾性和音樂的表現性、并以在高聲壓大功率工作狀態下的穩定性和耐用性突出而著稱。所有單體及關鍵材料均按3G Audio 的特殊要求訂制，音箱的分頻器設計更是經由計算機輔助設計到高聽音師的人工調整再到消聲室的精密測試再調整多道細致的環節，以便使分頻電路適合所選用的喇叭，把人們的歌聲更好的表現出來。
