一、功能概述

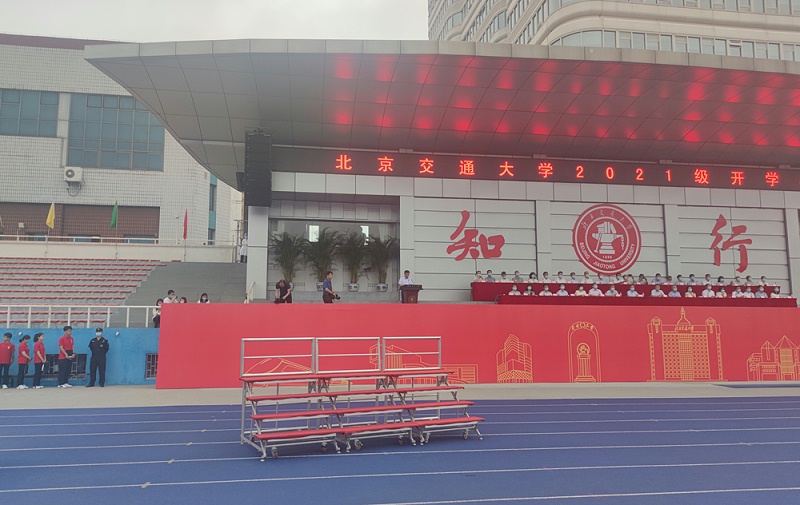

　　運動場由標準足球場和400米跑道組成，并配有主席臺和看臺，是各種會議、比賽以及文藝表演的基本舉辦場所，聲場擴聲使用主音箱4只，設置于主席臺，吊掛分布，它平滑的功率響應和出色的音色質量也可使它很好的適應近場工作。該款音箱單元組成由1只15寸的低音單元和一只高音加超高音組成，另加4只音柱做補聲效果。同種單元組成的揚聲器音色難以媲美，能輕松覆蓋全場。音箱采用吊架安裝便于地方環境，話筒出音音色清晰,適合演出表演使用。

二、設計目標

　　運動場音響系統主要是進行聲音擴聲，兼顧音樂和其它影音資料音頻信號的傳播，在設計時考慮揚聲器的聲場聲壓的均勻度和聲音的清晰度。根據運動場的使用特點，在擴聲系統的功能和設備的配制與選型時要求如下：

　　能夠滿足日常體育運動會的各種使用要求，如包括入場式、團體操表演等，同時要兼顧大型文藝演出等各種活動的順利進行，即以功能多、標準高、穩定性高為原則。

　　運動場音響系統使用頻率很高，音響系統的主要設備必須能夠靈活使用。播放各種音頻信號同時預留幾余音頻接口。運動場音響系統所有設備進行集中控制。聲場夏蓋整個操場，聲場均勻且無死區。

三、環境要求

　　1. 運動場單獨設立音控室，音控室設于運動場看臺一樓。

　　2. 運動場為開放式結構，要考慮音響防水、防潮、防損等問題。

　　3. 運動場對面的已設立2個音柱喇叭，該音柱與運動場音響系統相互連接。

　　4. 所有管線需根據需要重新布設，但注意隱蔽。

四、設計方法

　　根據室外的安排及使用功能的定位我們采用了集中擴聲，這樣即可以滿足場地的聲場聲壓的均勻度，在滿足聲壓要求的情況下結合使用的建議，我們?cè)O(shè)計的音箱是運動場平時演出用，我們利用PRS數字音頻處理器，D系列功放，電源時序器電源管理功能，根據室外擴聲系統設計的聲學特性指標標準，在空?qǐng)龇€(wěn)態準峰值狀態下的聲壓級：

　　1. 語言擴聲系統標準要大于或等于90dB;

　　2. 聲場不均勻度做到信號頻率在1.0KHz和4.0KHz時測量小于或等于8dB;

　　3. 傳聲增益在125Hz-4.0KHz的平均值要大于或等于-8db以上為標準，我們?cè)O(shè)計的音頻擴聲系統一定要達到和超過規定的標準，以體現系統的優越性能。擴聲系統的音響效果，應能符合以上GYJ125室外擴聲系統設計的聲學特性指標中的語言和音樂兼用標準，方能達到語言清晰、無失真、聲壓余量充分、聲場分布均勻、無聲反饋嘯叫。

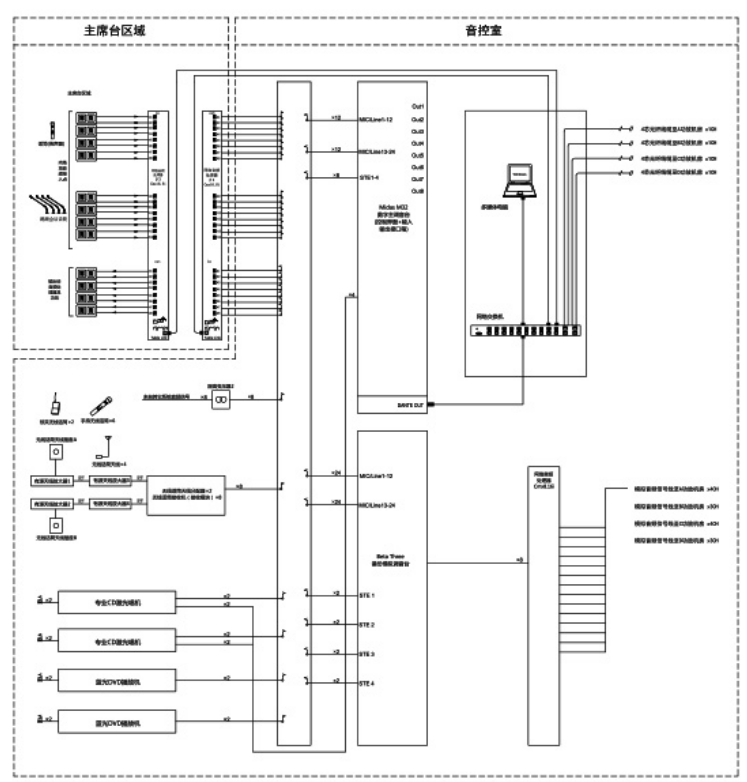

五、方案設計

　　1、音源部分設計

　　由于運動場會舉辦運動會、文藝演出等活動，所以為運動場音源設計安裝電腦、智能音樂播放主機、無線話筒、有線話筒、CD播放機、等其他音源。

　　2、主控部分設計

　　調音臺、效果器、均衡器、數字音頻處理器、反饋抑制器等處理設備，起到音質，產生聲效，反饋等作用。

　　3、音響部分設計

　　考慮到運動場區域，用戶要求聲場均勻，主要用于運動場擴聲，因此我們?yōu)橛脩粼O(shè)計安裝線陣音響作為主擴，輔助音響作為補聲。根據運動場的面積大小我們?yōu)橛脩粼O(shè)計2串8只雙10線性陣列，2只單18寸低音音箱作為主擴音響，在操場的兩邊分別放置2只防雨音箱輔助擴聲，看臺兩側各放置2只防水音箱作為看臺補聲，主席臺放置2只防水音箱作為返聽，共計8只輔助音箱。

六、系統特點

　　通過遠程遙控控制智能音樂播放主器播放指定的音樂，減輕管理人員工作壓力采用2套話筒，活動時采用無線話筒方便靈活，線陣擴聲系統，層次清晰，富有力量，聲音飽滿，還原度高。
