多功能廳改變了以往單一的“會堂式”布置格局，功能應用的多元化，也就對音響、燈光等系統的配置有了新的要求。本文結合一定的建筑聲學知識，合理配置各個音響設備，給多功能廳設計此擴聲系統，具有一定的實用價值。

　　多功能廳以其功能的多樣性，特別適合我國國情需要，并在這幾年的時間得到迅速普及應用。為了滿足各個方面的需求，特別是針對音質方面的需要，一般都使用電聲擴聲系統。因此，對音質的設計應當以適于電聲擴聲系統為主要原則，即通過墻面及吊頂安裝吸聲材料使室內混響時間較短，同時設置一套功率足夠、聲場分布較為均勻的電聲系統。根據國標GB28049-2011T《廳堂、體育場館擴聲系統設計規范的設計》要求，筆者通過EASE4軟件建模進行擴聲系統設計，并對聲場覆蓋進行了模擬計算。EASE4聲學模擬軟件可以借助AUTOCAD軟件來建立三維模型，進行設計和修改方案。

　　一、室內混響時間的選取

　　一般來講，混響時間短可提高語言的清晰度，混響時間稍長可提高語音的豐滿度，但混響時間過長也會嚴重干擾視聽，使語言清晰度大大降低。筆者認為，應首先保證語言的清晰度。只有在特定的混響時間條件下對系統進行聲學特性指標的設計方案才是準確的、科學的，這也是此次設計考慮的。故而在進行擴聲系統設計之前須以特定的混響時間為基礎。因此，混響時間的變化范圍可以在1～2s?；祉憰r(shí)間T60可用賽賓(Sabin)公式算出：

　　[T60=0.16V/αST]

　　混響時間和以下因素有關。①大廳空間的體積：一般來說，室內體積越大，則混響時間越長。②聲音的平均吸聲系數：由于高頻聲音的反射和衍射能力比低頻聲音差，所以高頻聲音的混響時間比低頻聲音短。吸聲系數的大小除取決于材料的性能和結構外，對于同一種材料而言，還與聲波的入射頻率、入射方向有關。一般材料的吸聲系數在0～1之間，吸聲系數α越大，表明材料的吸聲性能越好。③房間內壁材質的平均反射面積：如果內壁是高系數別的吸聲性能材料，那么混響時間就會短些，如果內壁是低系數別的反射性材料，那么混響時間會長些。房間的內壁是指天花板面、觀眾區的三個墻壁面、地板面，還包括多功能廳內部放置的可影響聲音傳播的障礙物表面，特別是座椅(加裝有軟墊布料面的座椅就會縮短混響時間)。

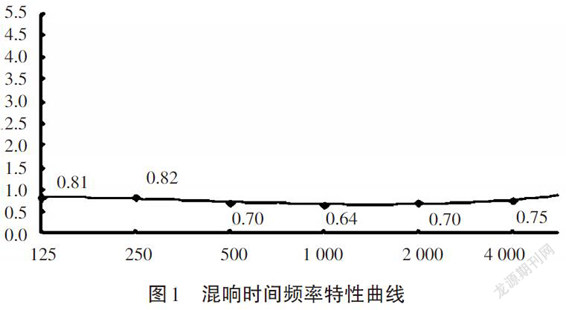

　　經現場測量多功能廳的工程數據：體積約為(長×寬×高)2 700m2，面積約為(長×寬)300m2，T60的計算結果平均數約為0.8。使用內壁聲學吸聲材料可以適應這個變化范圍，也可以打開實心墻面以擴展結構面積，但考慮這樣可能會需要的反射波，而且這種反射波能夠增加先前到達的聲波的聲。所以，設計為觀眾區墻面用吸聲材料覆蓋，天花板上加裝反射板，呈45°俯角向觀眾區后方傾斜。由計算機軟件模擬計算的結果，如圖1所示。

　　由圖1可知：此結果可以滿足會議、音樂會、演出、電影放映的基本要求。在計算機上建立了系統方案的實際模型，以有關室內系統方案的標準和規范對該多功能廳方案采用固定混響時間，并以此作為進行電聲設計的環境基礎。

　　二、多功能廳室內擴聲系統的音響功能

　　擴聲系統的音響設備組成通常來看，主要是由音源設備(包括拾音器)、調音臺設備、擴音設備以及周邊輔助設備組成。

　　1、音源設備

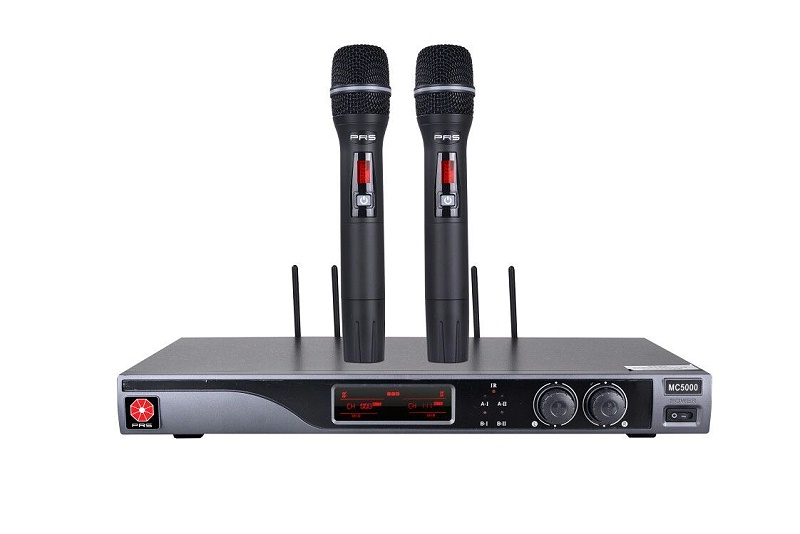

　　音源設備是擴聲系統能夠運行的基礎，是聲音傳輸?shù)膩?lái)源。因此，音源設備的質量標準應當高一些，好用別的設備。在該多功能廳的擴聲系統設計中，可使用指向性為心形的全頻段電容話筒來提高拾音質量。

　　2、調音臺設備

　　在該系統設計中，可使用調音臺及一臺帶聲卡的安裝軟件均衡器的電腦進行音質處理，調音臺的立體聲左右兩個輸出信號送入電腦聲卡由軟件均衡器進行均衡處理后送往下設備，以實現擴音效果。

　　3、擴音設備

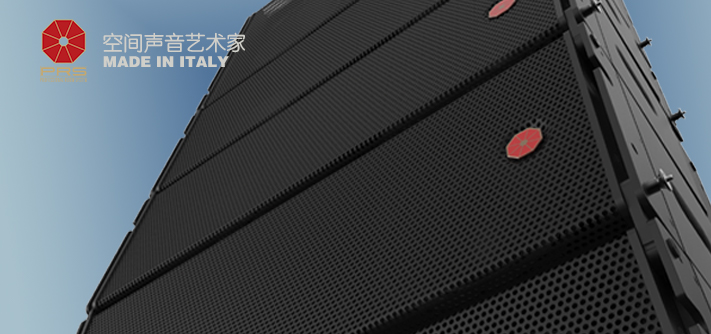

　　擴音設備是將聲音終傳播出去的設備，主要就是功放器和揚聲器。在該系統設計中使用了線陣列音箱，揚聲器的布局方式在下文中會展開敘述。

　　4、周邊設備

　　周邊設備就是一些必要的輔助設備，比如反饋抑制器、延時器等。這些設備可以根據需要選擇安裝。一般來講，為防止話筒在拾音過程中由于碰撞或者強氣流產生脈沖干擾音，可采用在拾音器后加抑制器的方式將此干擾音濾除掉。在實際的擴聲系統運行中，會受到外界噪音的影響，為了減少噪音的影響，故而要采取一些處理措施。

　　5、各個設備之間的連接與安裝

　　連接與安裝這個環節，主要的設計考慮是連接線的屏蔽與衰減以及接口的匹配與卡接到位問題。特別是設備之間的相互連接問題，遵循“小信號短距離，大信號長距離”的原則;從傳聲器到功率放大器的所有設備都采用具有屏蔽層的音頻雙絞線進行連接，由于這些設備之間的電信號都是小信號，容易被干擾，所以要進行屏蔽保護，而且各個設備之間的連線長度控制在2m以內。至于功率放大器到音箱設備之間的連接情況，因此環節的電信號較大，可以忽略電磁干擾的問題，連接線的長度為音控間到舞臺擴聲音箱的距離，約為30m。在安裝設備中，考慮到設備的相互影響以及設備本身的熱噪性，須將各個接頭安裝牢固，保證各個設備可靠接地。另外，還需要為日常的使用和維護便利留出一定的裕量。

　　三、揚聲器的布局

　　揚聲器的合理布局在該多功能廳擴聲系統的聲場設計中，根據實際的需求及前文論述的混響時間結果，考慮到影響擴聲系統運行效果的因素主要有揚聲器的頻響性能、輸出功率、揚聲器的位置以及設備之間的安裝連接等，因此本文在這幾方面展開論述。①揚聲器的頻率特性標準為其頻響曲線盡可能平直②揚聲器的輸出功率，在確定多功能廳內的響度后，為了使觀眾區的各個位置達到期望的響度效果，需要使揚聲器的額定功率小于功率放大器的額定功率，以保證音質效果豐富飽滿，具有立體感。③揚聲器的位置選擇以利于觀眾區內的響度均勻?yàn)闃?biāo)準，避免出現有些位置聲音太大而有些位置聲音太小的情況出現。因此，此設計方案中選擇了線陣列音箱，并以這些因素為參考，代入EASE4設計軟件進行仿真設計。

　　EASE4利用內置的可聽化模擬軟件模塊，使用模擬計算的脈沖響應與音樂信號響應，通過外耳傳輸函數，使設計者能夠聽到實際的音響效果。作為一個系統問題，擴聲系統在系統設計中必須綜合考慮可得到的語言擴聲效果聲音模糊不清、反饋嘯叫的干擾使聲音無法開大、音樂重放時音質變調聽之乏味等問題。在選擇性能良好的電聲設備基礎上，要通過周密的系統設計、仔細的系統調試和良好的建聲條件，才能達到悅耳、自然的音響效果。

　　本擴聲系統應具備的功能如下：①應滿足舉行會議、音樂會、電影放映、學術講座以及綜合演出功能;②系統采用LR立體聲擴聲方式，必須能夠完整地覆蓋整個觀眾區這就要求聲場的覆蓋效果滿足聲壓是均勻分布的;③擴聲系統須維持一定的穩定性，利于在正常使用過程中工作人員的操控便利，同時確保設備運行時的電氣安全，不要導致事故發生;④擴聲系統內的設備安裝、線纜鋪設、各種接頭連接，均應符合發布的施工安裝技術標準及技術規范;⑤擴聲系統內的設備采購價格符合預算要求，在合理價格范圍內追求高性價比。
