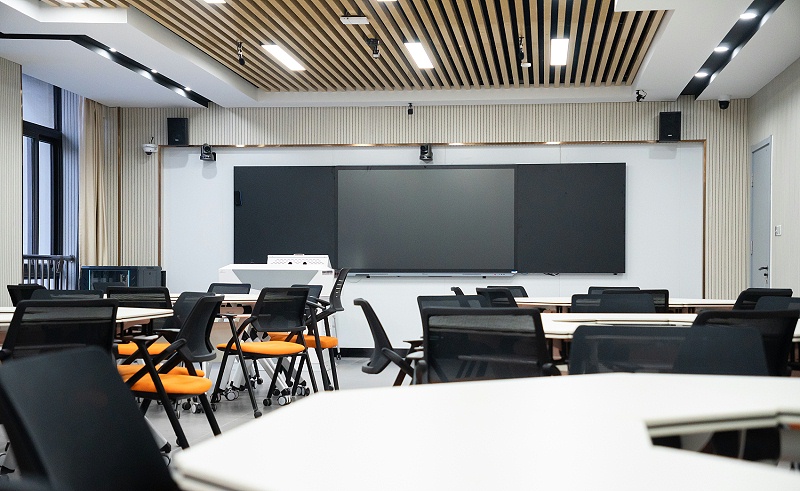

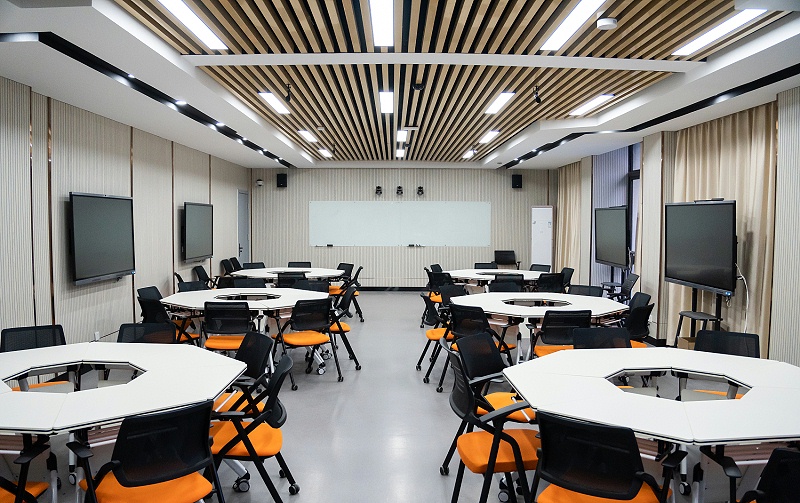

多媒體教學系統功能-----它由大屏幕投影顯示、多媒體音視頻信號源、音響設備 、切換和集成控制幾大部分組成。選取DVD和錄像機以及實物視頻展示臺通過大屏幕投影機還原其圖像，為了更實時地操作需要配備一套集成控制設備，控制室內所有影音設備、信號切換、屏幕升降、音量調節等等功能，大大提高教學效率和簡化復雜的操作，能適合所有教師使用而不需要具備技能知識。根據這一領域需求以及我們公司實際音響工程經驗，我們將整個智慧教室音視頻系統方案分成以下幾個子系統：

　　一、大屏幕顯示系統

　　不但可以投影影碟、錄像等視頻信號，還可以投影實物和圖文以及計算機畫面。目前一般采用LCD液晶投影機。

　　二、擴聲系統

　　音頻環境的建立離不開電聲設備，它由以下三個部分組成：

　　聲源設備——指拾音設備、影音信號播放設備如：拾音話筒 (無線話筒、有線話筒)、CD、VCD或DVD等設備;

　　放大設備——指對經過調控設備混音輸出、信號處理后的信號進行后級功率放大設備;

　　重放設備——指將經過功率放大器 放大的音頻信號進行電聲轉換并釋放表現出來人耳可聽的聲頻信號的設備，這里指音箱;集成控制系統性。

　　全自動智能化集成控制系統可通過輕觸式按鍵面板或電腦軟件對所有的電氣設備進行控制?？赏ㄟ^一個帶視頻監視的電腦控制教室內所有電子器材，包括投影機、屏幕升降、影音設備、信號切換，以及音量調節等。簡單明確的中文界面，只需用手輕觸控制面板上相應的按鍵，系統就會幫你實現你所想做的功能，它不僅能控制DVD、錄像的播放、快進、快倒、暫停、選曲等功能，而且可以控制投影機的開關、信號的切換，還有屏幕的上升、下降等等功能，免去了復雜而數量繁多的遙控器。

　　三、學校禮堂擴聲系統設計說明

　　1、概述

　　學校禮堂主要滿足音樂擴聲、文藝演出、會議報告、演講及其它文娛活動等多功能使用要求。作為一個高要求的多功能禮堂，其聲學主觀標準是：聲音擴聲要有高清晰度和高保真大動態的還原度，人聲要有足夠的響度和平衡感。根據本項目禮堂音響系統的使用要求，作出了較為優良的音響系統方案 。

　　2、設計標準

　　(1)設計原則

　　本項目的音響系統定位要求是科學、實用、安全，滿足演藝活動的使用需求。系統選用的揚聲器、調音臺、功率放大器、周邊設備、話筒以及所用的線材、接插件等，應充分地考慮到的通用性，系統應達到一定水平，并便于互換、維護、保養;系統的信號傳輸及接口、系統檢測、監控、維護要立足于實用，符合劇場的實際環境和使用要求;系統必須安全可靠，而且有良好的擴展性和兼容性，以便和第三方設備連通。

　　優化音質

　　本方案基于新的生理及心理特性的研究成果，采用擴聲領域中多種研究成功和技術手段，為觀眾營造“真”，“自然”的聽覺享受。主要采用了以下技術：

　　a.根據小化聲干涉原則組建擴聲系統，并為了確保聲音的高明晰度、高保真還原而實用的揚聲器。

　　b.采用24路4編組調音臺 ,保證系統的音質。

　　c.通過新技術使系統調試及操作變得更加簡單，配備了聯動遠程控制器，使會議系統可以聯動，在保證音質的情況下，大大提高系統的簡便性。

　　d.所選用的主要產品均是合格的品牌產品，在業界都具有良好的口碑，為使用提供堅實的保障。

　　e.參照新的標準設計，確保系統在未來一定時期內保持。

　　(2)設計依據

　　《廳堂、體育場館擴聲系統設計規范》GB/T 28049-2011

　　《體育建筑設計規范》JGJ31-2003

　　《聲系統設備互連的優選配接值》GB/T 14197-93

　　《客觀評價廳堂語言可懂度的"RASTI"法》GB/T 14476-93

　　《擴聲系統設備互連用連接器的應用》GB/T 14947-94

　　《綜合布線系統工程設計規范》GB 50311-2007

　　《智能建筑設計標準》GB/T 50314-2015

　　《信息技術設備的安全》GB 4943-2001

　　《建筑設計防火規范》GB50016-2014

　　《廳堂擴聲系統設計規范》GB/T50371-2006

　　《廳堂擴聲特性測量方法》GB 4959-95

　　《廳堂混響時間測量規范》GBJ 76-84

　　《廳堂擴聲系統聲學特性指標》GYJ25-86

　　《劇場等演出場所擴聲系統工程導則》WH/T25-2007

　　《語言清晰度指數的計算方法》GB/T15485

　　《廳堂擴聲系統設備互聯的優選電氣配接值》SJ2112

　　《會議系統及其音頻性能要求》GB/T15381-94

　　《視聽視頻和電視設備及系統音頻盒式系統》GB/T14220-93

　　國家規定的相關標準以及有關人身安全、消防、信息技術標準和范圍等。

　　(3)設計指標

　　為適應不同節目的演出，現場擴聲系統聲學特性指標以GB/T50371-2006《廳堂擴聲系統設計規范》中規定的文藝演出類擴聲二級指標為基礎，在單項值上高于這個標準。

　　a.高保真的系統

　　隨著電子技術的發展，現代擴聲系統的音質重放瓶頸集中在換能器上，揚聲器的總諧波失真的大小成為制約擴聲系統音質的關鍵因素之一，擴聲系統中其它產品(調音臺、音頻處理器，周邊插入設備等)均應選用高品質產品，同時為了保證傳輸質量，所有傳輸線也應選低阻抗、低容抗信號電纜的高保真的擴聲系統。

　　b.足夠的聲壓級

　　隨著現代錄音技術的發展以及人們聽覺鑒賞水平的提高，要求系統有足夠動態余量，以適應不失真還原大動態的節目信號，選用的揚聲器應該功率大，靈敏度高，與之匹配的功放具有足夠的功率儲備。經計算戶外聲壓級已優于現行標準，完全達到設計指標要求。

　　c.良好的聲場均勻度

　　揚聲器組所選用的揚聲器應是恒指向揚聲器，有利于語言清晰度的提高，聽眾區都處于揚聲器的覆蓋范圍內，可以預見聲場均勻度是良好的，而計算機的模擬運算結果也該證明這一點。

　　d.平滑的傳輸頻率特性

　　系統中每路揚聲器都經過均衡器或者音箱處理器進行處理，而且經過現場調試，可以使音箱指向性控制范圍內有較平滑的頻率響應，整個聽音頻段沒有出現峰點和谷點，

　　e.良好的傳聲增益

　　系統中的揚聲器布置合理，聽眾區、表演區等用不同類型揚聲器分別覆蓋擴聲。

　　f.低的系統噪聲

　　系統噪聲的產生及引入，主要跟設備的檔次以及系統配接方法有關。在設計中均應采用本底噪聲很低的高端產品。

　　g.系統適應性強，方便擴展。

　　h.可靠性高、技術成熟。

　　系統在設計中，在揚聲器的聲壓級、功放的功率余量儲備、揚聲器的保護、音頻處理器的處理能力以及主控調音臺等環節引入冗余備份的設計理念。特別是系統中的功放和揚聲器單元，具有保護技術，功放與揚聲器單元處于佳匹配狀態，

　　i.系統操作管理方便

　　在設計中充分考慮調音師的操作習慣和管理方便，調音臺的操作界面按調音師的操作習慣布置，周邊處理設備、音源等設備整齊有序。

　　3、功能定位

　　滿足會議報告、演講等擴聲系統要求。

　　滿足民族舞蹈、現代歌劇、地方劇目、小品演出的舞臺擴聲系統要求。

　　滿足各類藝術活動、文藝匯演、慶典晚會的擴聲系統要求。

　　有功能完善的擴聲系統，能夠提供清晰自然的語言擴聲系統。

　　4、音響系統—初步設計

　　由于電子技術的發展，擴聲系統中電子設備的頻率響應與相位響應上的處理已達到很高水平，影響擴聲系統還原性能的主要瓶頸是換能器的失真，因此音箱的選擇是決定擴聲系統音質的要因素。

　　在設備選用上我們考慮了幾點：

　　體積小、功率大、頻率寬;

　　頻率及相位響應平坦，音質優美;

　　操作簡單，調整方便;

　　具有良好的品牌認同度。
