一、項目概況和需求

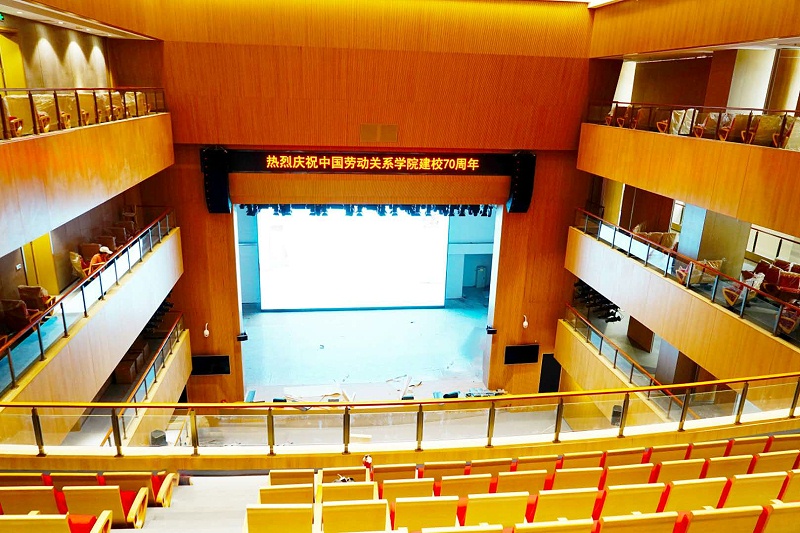

　　某學校擁有同時可容納1500人的禮堂，長48米，寬30米，高約6米，主席臺面積240平方米。該學校禮堂用于舉辦各種重要會議、報告、講座、演講、小型演出等。學校禮堂主要應用于召開各類會議、學術討論、報告、演講、新聞發布、產品演示、培訓、小型舞臺表演使用。學校禮堂擴聲系統主要由三大部分組成：聲源、音頻處理設備、功放及揚聲器系統。此次工程項目是承擔學校禮堂視頻會議多功能廳的設計、施工。包括投影系統、點歌系統、液晶顯示系統、控制系統、攝像跟蹤系統、視頻會議系統以及舞臺音響系統等多功能會議廳。其他子系統在本系統的設計中要達到提供的以上功能實現的流動環境。要求如下：

　　1.提供穩定、語音清晰的會議擴聲效果。

　　2.系統能夠滿足會議、演出等多種使用功能。

　　3.提供視覺舒適、高亮度、高分辨率大屏幕投影顯示系統。

　　4.提供會議現場音視頻信號記錄保存功能。

二、方案設計

　　采用的系統結構應該是提高前輩的、開放的體系結構，和系統使用當中的科學性。整個系統能體現當今會議技術的發展水平。能夠大限度的知足實際工作的要求，把知足用戶的業務治理作為要素進行考慮，采用集中治理控制的模式，在知足功能需求的基礎上操縱利便、維護簡樸、治理簡便。

　　要為系統以后的進級預留空間，系統維護是整個系統生命周期中所占比例大的，要充分考慮結構設計的公道、規范對系統的維護可以在很短時間內完成。在保證系統提高前輩、可靠和高機能價格比的條件下，通過優化設計達到經濟性的目標。

　　1.演出擴聲

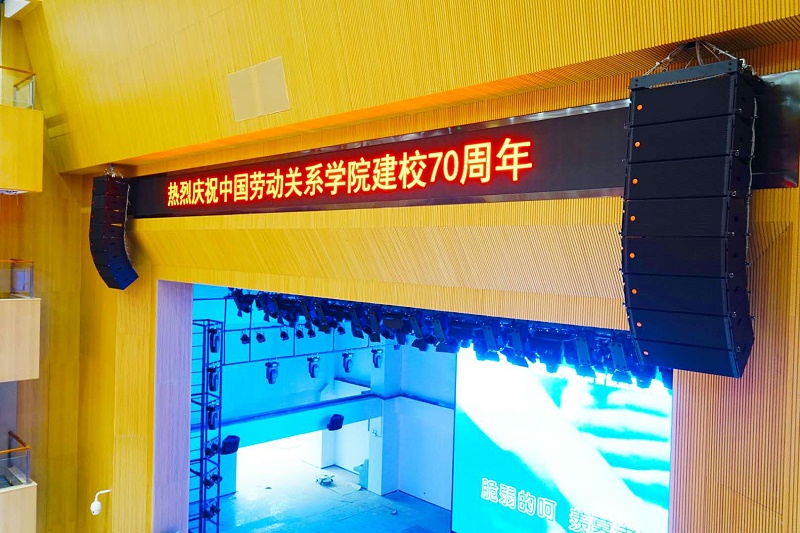

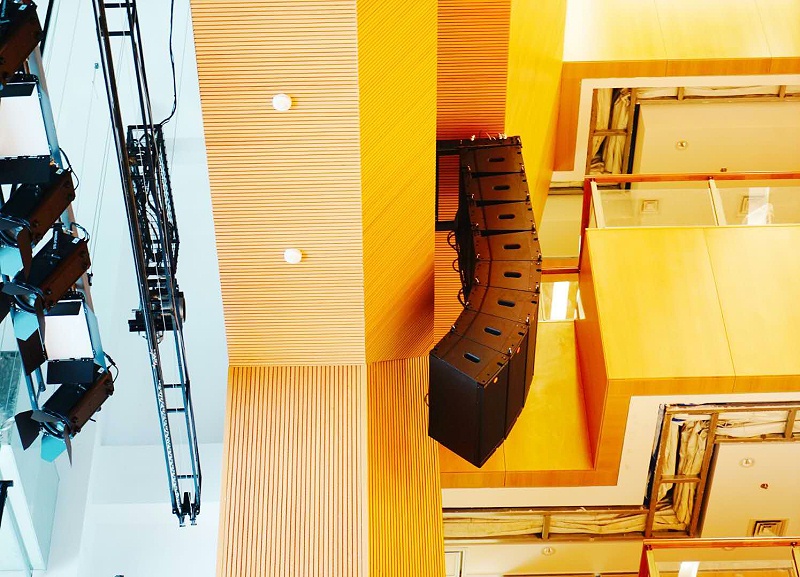

　　考慮到禮堂為階梯狀，為達到聲場均勻;因此我們?yōu)橛脩粼O計安裝線陣音響作為主擴，再加返送音箱，輔助音響作為補聲和環繞。根據禮堂立體空間大小我們?yōu)橛脩粼O計2串7只雙10線性陣列作為主擴音響，臺口位置設計安裝2只雙18寸低音音箱;4只12寸返送音箱;在廳的兩邊分別放置4只雙6寸輔助擴聲;共計8只輔助音響。為了保證演出效果，我們?yōu)橛脩襞鋫溲莩鲈捦?該款話筒采用特殊電路設計具有音質優美，防嘯叫，防丟幀等功能。

　　2.視頻部分

　　考慮到多功能使用頻率頻繁，用戶對投影機亮度要求較高，因此我們?yōu)橛脩暨x用8000流明激光投影機;該款激光投影的優勢在于：亮度高，色彩均勻、飽滿柔和不傷眼，燈泡使用壽命長;可做到5-8年不用換燈泡。

　　為了保證重大會議影視資料的保留及存檔，我們?yōu)橛脩粼O計安裝1臺4路會議存儲主機;該款主機采用B/S架構設計，網頁操作一鍵錄制、停止，操作簡單易用;集流媒體轉發、錄制、直播、點播、定時任務、管理應用等功能于一體;支持多流多畫現、單流單畫面、單流多畫面等多種錄制模式;支持50個點的1080P并發直播/點播，掛載編碼器10個點授權。支持多流多畫現、單流單畫面、單流多畫面等多種錄制模式。

　　3.會議部分設計

　　考慮到學校禮堂一部分時間用來開會，所以我們?yōu)橛脩粼O計無線手拉手會議系統。該款系統采用實現聲音信號的傳輸，具有聲音保真度高，信噪比高，無聲音延時等特點，使用新型防嘯叫單指向高靈敏度拾音頭，使聲音更好。外置視像設備，可實現發言者的影像定位跟蹤之功能?？紤]到會議需要為用戶設計安裝32只話筒單元。

　　為了保證會議聲場均勻，我們?yōu)橛脩粼O計安裝12只6寸吸頂揚聲器，每只揚聲器為一個獨立通道，可以單獨控制它的均衡，聲壓，延時，用以平衡聲場。

三、系統特點

　　會議、演出音響系統分立，由于演出與會議對聲音要求的不同，演出需要聲音飽滿，層次清析，富有力量，而會議則要求語言頻帶突出，聲音干凈，可董度要高，那么對于一套系統兼容使用，則很難達到理想的狀態。所以我們采用舞臺主擴聲系統進行演出擴聲，當會議時則采用會議音箱進行擴聲，這樣讓每個系統都能發揮效能。采用1臺4路會議存儲主機，可滿足4機位高清攝像機對會議錄制。

四、實現效果

　　學校禮堂音響擴聲系統主要由揚聲器、功率放大器、音頻處理設備、調音臺、話筒、音源等設備組成。整個學校禮堂音響系統選用同類產品中音色優美的音響器材為主組成音響系統，選用同類產品中技術成熟、性能、使用可靠的產品型號，通過計算會議室的音響場地系數進行設計，保證會議室每個角落的聲場聽覺均勻，沒有出現失真、偏音、混音、回響等不良音響效果;會議室的擴聲系統主要由三大部分組成：聲源、音頻處理設備、功放及揚聲器系統。

五、系統優勢

　　由于學校禮堂演出與會議對聲音要求的不同，演出需要聲音飽滿，層次清析，富有力量，而會議則要求語言頻帶突出，聲音干凈，語音清晰度要高，采用舞臺主擴聲系統進行演出擴聲，當會議時則采用會議音箱進行擴聲，這樣讓每個系統都能較大限度的發揮效能。整個系統具有以下優勢：

　　1、足夠的聲壓級

　　2、良好的聲場均勻度

　　3、平滑傳輸頻率特性

　　4、良好的傳聲增益

　　5、適應性強方便擴展

　　6、系統操作管理方便

六、系統功能

　　1.采用數字話筒前級處理器和數字周邊處理器，設計多種工作模式，例如會議討論模式，影音模式、節目模式、遠程會議模式等，可根據不同的需要快速調節話筒前級處理器，滿足不同模式的音響擴音。

　　2.采用多編組調音臺，多路編組輸出，解決會議室開展遠程視頻會議時遠程音頻與本地音頻信號分組輸出。

　　3.預置多組出廠會場效果和工作模式，現場調試可下載直接使用，無需進行復雜調試，

　　4.采用軟件調試和設置，可根據現場的環境、位置擺放、音箱擺放、會議的類型等進行預先設置和實時調節，系統可以與集中控制系統對接，通過集中控制系統進行管理。

　　5.根據會議類型設置壓限效果，防止信號輸出過大，帶來過大的音頻電流，燒壞音箱。

　　6.根據會議類型設置噪音門效果，濾波多余的噪音輸入音響設備，產生噪音，影響音響擴聲效果。

　　7.音箱采用一對一定阻傳輸方式，音箱與功放阻抗匹配，采用全頻寬頻音箱，還原出較佳的音質效果。

　　跟著信息技術的不斷發展。一個學校禮堂除了要知足傳統簡樸的會議要求外，還應具有高雅格調和柔美音質、清楚圖像演示，并且可以根據要求擴展配備投票表決功能以及遠程視頻會議系統。它由大屏幕顯示、多媒體音視頻信號源、音響、切換和集中控制幾大部門組成。選取具備提高功能的攝像機以及什物和圖文傳送器通過大屏幕投影機還原其圖像，為了實時地指揮需要配備一套集中控制設備，控制室內所有影音設備、信號切換、燈光、屏幕升降、音量調節等等功能，大大進步工作效率和簡化復雜的操縱，能適合所有人士使用而不需要具備很強的系統知識。
