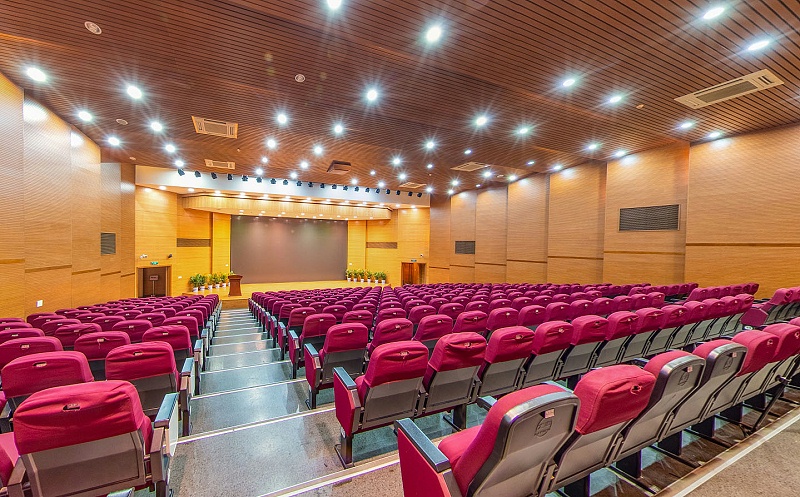

學校禮堂主要應用于召開各類會議、學術討論、報告、演講、新聞發布、產品演示、培訓、小型舞臺表演使用。禮堂擴聲系統 主要由三大部分組成：聲源、音頻處理設備、功放及揚聲器系統。

　　學校禮堂擴聲系統主要由揚聲器、功率放大器、音頻處理設備、調音臺、話筒、音源等設備組成。擴聲系統選用同類產品中音色較好的音響器材為主組成音響系統，選用同類產品中技術成熟、性能先進、使用可靠的產品型號，通過計算禮堂音響場地系數進行設計，保證會議室每個角落的聲場聽覺均勻，沒有出現失真、偏音、混音、回響等不良音響效果;禮堂擴聲系統主要由三大部分組成：聲源、音頻處理設備、功放及揚聲器系統。

　　一、禮堂舞臺擴聲揚聲器系統的覆蓋

　　1、固定安裝擴聲揚聲器系統

　　禮堂臺口附近暗裝揚聲器系統用于大型會議的語言擴聲，其特性以滿足語言清晰為主，揚聲器系統為單聲道三分頻。高音采用8只遠投號筒覆蓋二、三樓，7只中投號筒覆蓋一樓;中音采用號筒負載的箱式揚聲器11只分別覆蓋一、二、三層，低音采用定制的大功率揚聲器箱共3只，適當控制其指向性覆蓋全場。為避免禮堂臺口花格阻擋服務于三樓揚聲器的聲輻射，將覆蓋三樓的中高頻揚聲器暗裝于禮堂臺口上方標高約29米處。此外，使用51只全頻同軸揚聲器分散布置于一層和二層挑臺內以補充挑臺下直達聲能之不足;于禮堂臺唇安裝7只小尺度全頻揚聲器以改善前排的聽感。

　　2、明吊音樂擴聲揚聲器系統

　　本揚聲器系統為三分頻加次低音，供大中型文藝演出時使用。使用37只全頻揚聲器分三組明吊揚聲器組于舞臺前方，揚聲器組下皮距地12米左右，三組均基本覆蓋全場，可以升降。6只次低頻揚聲器置于臺口右側花格內。配以禮堂挑臺下同軸揚聲器以彌補音樂擴聲揚聲器系統覆蓋之不足。

　　二、禮堂觀眾區域擴聲系統

　　1、主席臺為改善開會時舞臺上的聽聞條件，在主席臺前上方吊掛5只清晰度較好的兩分頻揚聲器為主席臺上的聽眾服務。在兩邊側臺各安裝4只全頻揚聲器以保證側臺擴聲語言的清晰度。

　　2、一層大廳、二層走廊及三層大廳門框兩側上部各安裝1～2只小型全頻揚聲器播放會議通知。

　　3、地下層各化妝間吊頂內安裝吸頂揚聲器，供舞臺調度及播送通知之用。

　　三、禮堂擴聲系統設備

　　1、傳聲器

　　在舞臺前左、前右、后左、后右四處設置傳聲器點，共72路;樂池內設兩處傳聲器，共24路;在舞臺上方工作走道內設4處傳聲器點，共16路;舞臺上方葡萄架高度設1傳聲器點，共4路;二層挑臺前沿外側設4路，內側設8路。

　　2、無線傳聲器

　　系統共設置16路U段無線傳聲器，傳聲器天線置于舞臺前左及前右插座箱上面。

　　3、數字矩陣及數字調音臺

　　本系統采用數字切換矩陣及數字調音臺，主要通路采用光纖數字傳送。

　　為保證擴聲機房、現場調音、廣播電視現場轉播及錄音錄象、舞臺返送等系統信號傳輸質量及方便進行信號交換，彼此間不相互干擾，擬采用數字矩陣系統。在主擴聲機房安裝輸入/輸出切換矩陣，將各傳聲器位及機房需交換的信號全部接入數字矩陣，在矩陣內進行無機械接點的數字信號切換，分別送至主擴聲機房、臺側返送調音點、轉播機房、同傳機房、電影機房、視頻機房以及記者錄音用插座箱，其中返送調音點及轉播機房的信號傳輸采用光纖數字傳送。當現場調音時，在現場調音點臨時安裝一套小型輸入/輸出矩陣，同主擴聲機房切換矩陣共享系統資源。

　　數字調音臺可以滿足控制本工程所需的96路輸入和40路輸出的需要，控制靈活、方便、直觀，同數字矩陣之間采用光纖連接。當前數字調音臺已采用冗余技術，可以達到較好的穩定性和可靠性。

　　本系統由于采用了數字切換矩陣，系統通路中減少了信號交換塞孔等接點，提高了系統的可靠性。

　　4、數字系統控制器

　　本擴聲系統在調音臺與功放之間采用集增益、均衡、壓限、切換、分頻、濾波等功能于一體的數字系統控制器，組成簡潔、調節靈活方便。數字系統控制器之間由集線器連接，互為備份，提高了可靠性。由于采用了數字DSP技術，減少了繁復的接線。

　　5、功放

　　明吊音樂擴聲揚聲器系統和固定安裝會議擴聲揚聲器系統使用各自的功放。

　　四、禮堂擴聲系統現場調試

　　設立現場調音系統?，F(xiàn)場調音點在一層后區中部，配備所需設備，并設置相應管線。采用數字調音臺，與主擴聲調音臺共用DSP資源。

　　五、禮堂擴聲舞臺返送系統

　　供返送調音的信號來自數字矩陣，通過光纖送至舞臺左側返送調音臺位，由D/A轉換器轉為模擬信號。采用模擬調音臺。配置8路返送揚聲器系統，使用前分頻的返送監聽揚聲器。

　　由于演出與會議對聲音要求的不同，演出需要聲音飽滿，層次清析，富有感染力，而會議則要求語言頻帶突出，聲音干凈，語音清晰度要高，采用舞臺主擴聲系統進行演出擴聲，當會議時則采用會議音箱進行擴聲，這樣讓每個系統都能大限度的發揮效能。
