很榮幸能參與劇院音響工程 系統設計工作。根據多年的音響工程設計經驗，針對目前消費者對音響效果的品味，高素質的選擇和需求，設計手法要求新穎，不落俗套，設備選型注重新技術、新產品。務求將好的設備做出合理的設計，為現場觀聽眾提供聽音效果。

　　專業的技術以及品牌的選擇是本次設計的核心。方案中采用了先進的數字音頻技術，以專業的聲學設計手段和軟件作為輔助工具，成熟的工程施工技術(眾多同類場所的成功經驗)、強大的售后服務網絡作為支持。為客戶提供從理念到設計、工程安裝、守候服務的專業化服務。豐富的現場工作經驗和施工能力是本設計的支柱。

　　設計采用的均為可行性強、安全可靠的專業施工工藝和技術。劇院音響擴聲系統將音頻信號清晰地傳輸還原，保證劇院足夠的聲壓場強、均勻的聲場分布、足夠的語言清晰度，使所有聽眾都能聽到、聽清發言內容。同時根據現場需要，可以現場播放其它音頻內容。

　　一、劇院音響工程基本概況:

　　劇院作為現代的綜合性劇場，應滿足綜藝晚會，歌舞劇，話劇，音樂會，演唱會，會議等活動使用要求。擴聲系統 必須滿足現場的聲壓要求，造就激揚、歡快的現場效果。

　　本設計方案是集流行劇院擴聲系統的標準和要求為一體來設計的。我們綜合吸取了當前國內各種劇院音響系統的特點而設計制作，都具備了很好的先進性、實用性、高穩定性以及良好的兼容性和可擴展性等特點。我們經過縝密思維、精心設計，制作出了此套科學、嚴謹、完美的系統方案。其中，方案中擴聲系統的主要設備以專業音響設備為主，其它相關配套設備均選用了穩定可靠的品牌產品。

　　根據劇院的聲學環境、節目類型及音源動態要求和使用功能，以語言為主的擴聲系統設計指標如下，達到并部分超過“語言兼音樂擴聲一級”標準。隨著科學技術的進步，特別是數字技術在音頻領域中的廣泛應用，使得聲信號的記錄與重放有了很大的改善。但音質的好壞不僅與設備有關，還與聲學環境和人耳的聽覺特性有關,在同樣設備的條件下后者顯得更為重要。所以，在擴聲系統設計中：以聽眾廳實際建聲條件為基礎：緊密圍繞“音質、方向感、響度與傳聲增益、穩定性”四項要素相對應的技術要求進行優化設計。

　　在設計本系統的過程中要達到以下設計目標：

　　1、整個觀眾席有均勻的聲壓級，減少“聲陰影區”

　　2、有穩定音響系統頻率響應。

　　3、盡量提高清晰度和可懂度。

　　4、音響效果得到真實的再現。

　　5、視聽一致性(聲像一致性)。

　　6、控制聲反饋增加聲場傳聲增益。

　　劇院建設期間，業主方要求建成后的劇院既可承接國內外文藝團體的各種劇目的專業演出，也能適合大型文娛演出活動，這對劇院的音響設計提出了很高的要求。經多方面評估，音響設計方案采用了多聲道擴聲的方式，選擇高音質、大功率，有近、中、遠射程特性的劇院用專業音箱組成擴聲系統，使整個劇院聲場均勻度較好并能滿足各種演出的要求。

　　二、劇院音響工程主擴聲系統的設計

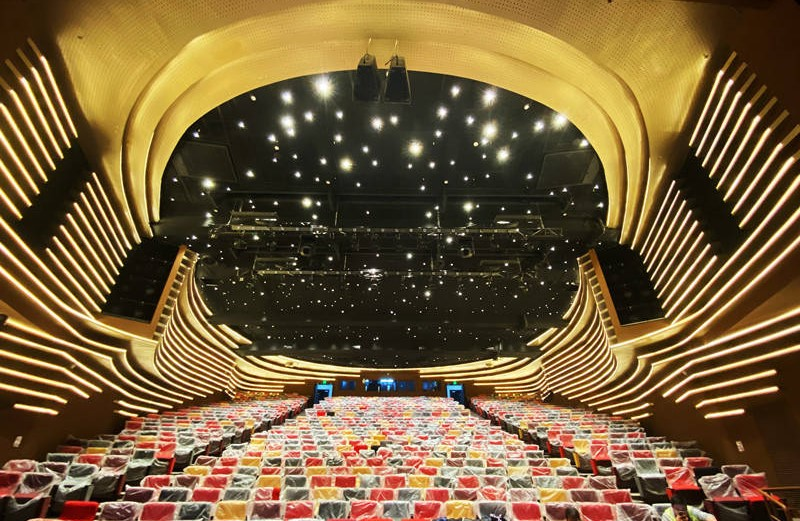

　　劇院擁有水舞臺面積4900m2，臺口至觀眾席后排距離78.5m(其中水中伸縮舞臺約45m，觀眾區深度為32m)，寬60m，敞開式頂棚高24m。如此大的空間及水面將帶來較長的混響時間，建聲方面的不利因素將嚴重影響擴聲系統的語言清晰度和音樂明晰度，給擴聲深化設計帶來了較大的難度。場內的建聲較差，混響時間高達4.6s，要達到聲音清晰，首先要解決建聲方面的問題。經過建聲專家研究論證之后，在不破壞場內裝修的前提下，采用了美國K13吸音材料并直接噴射于劇院頂棚，總噴射面積達到10000m2。此種方案在沒有破壞舞臺及場內裝修的前提下大大提高了劇院的隔音及吸音，將混響時間縮短到1.9s。要達到好的效果，還需在選配設備上下功夫，考慮到擴聲效果須視聽一致，決定采用集中擴聲的安裝方式。3000多觀眾坐席及80余米的直線距離，使得在選擇揚聲器時必須考慮其指向性、一致性和可靠性，還必須具有劇院用高品質的聲音質量。

　　綜合以上各種因素，通過多次業內專家評估與聽音比對，業主及工程方選用了加拿大生產的揚聲器及與其配套的專業功放系列。首先，對揚聲器布局進行了仔細論證和模擬試聽，找到了提高直達聲、減少反射聲的合理布局，采用多套方案中合理的區域分布法作為劇院主擴聲。其次，將劇院內呈扇形分布的觀眾區分為4個區域，每個區域分別用1組可有效覆蓋指定區域的，由遠、中、近程揚聲器組合而成的主擴聲系統，來滿足現場擴聲的要求，揚聲器分別固定在水舞臺10m高靠近觀眾席上方的位置。遠、中、近程揚聲器和超低音揚聲器組成的主擴聲系統由3組各5只中型揚聲器組合而成。負責對組合揚聲器系統覆蓋區域內的低頻延伸和擴展，增加低音的豐滿與震撼效果。

　　位于舞臺兩側的拉聲像揚聲器，采用了2只超遠程揚聲器，高、中、低音均采用號筒輻射器，輻射角度為500×400，聲壓級為低頻137dB.中頻139dB.高頻140dB，主要用于降低池座的聲像。由于拉聲像揚聲器位于水池附近，表演的水幕有時會侵襲到揚聲器，在設計中充分考慮了揚聲器的防水功能，確保揚聲器正常高效地工作。

　　三、劇院音響工程返聽系統的設計

　　舞臺返送系統分成前場、中場和后場設計，每組返送為2只揚聲器。3組共6只可吊裝、可立裝、可橫裝的彈性覆蓋揚聲器組成了返送系統。該揚聲器的優點是采用了不對稱號筒技術，具有彈性覆蓋特性、靈敏度高、瞬間反應快、在大功率水平下保持線性(聲壓級達132dB)的特點。為了合理分配和使用，各組返送揚聲器系統均按獨立控制要求來設計，根據演員的活動位置來靈活地進行控制。所有揚聲器均吊裝在水上舞臺上方10m高的6個合理點位上。

　　為有效抑制歌手在水舞臺中大范圍活動可能產生的聲反饋，配置了2套無線監聽系統，避免聲反饋帶來的遺憾。

　　四、劇院音響工程效果聲系統的設計

　　劇院的效果揚聲器分別設置在池座后墻約2.5m的高度，在扇形面的后墻上共安裝了16只效果聲揚聲器，單只揚聲器擁有129dB的聲壓級，為劇院提供令人滿意的效果聲。另外，在4組主揚聲器的中間偏前方設置了3只中置效果聲揚聲器，單只揚聲器135dB的聲壓級可以確保中置效果聲不被主擴聲系統掩蓋。在效果聲系統的聲音處理這一環節上，通過l臺數字調音臺進行處理。

　　五、劇院音響工程功放的配置

　　為滿足高品質聽音效果的要求，確保揚聲器發揮水平，為上述各擴聲系統配置了專門與揚聲器配套開發的D系列功放。由于采用了高保真線路設計和多種先進的保護手段，確保了擴聲系統穩定、可靠、大功率長時間地運行。

　　六、劇院音響工程調音臺、周邊和音源

　　擴聲系統的主控制臺采用一個立體聲和1個單聲道/中央母線，在滿足系統輸出要求的同時，還可提供現場直播、錄音等需求。周邊設備我們配置了3臺數字音頻處理器用于對主擴聲系統的綜合處理，5臺均衡器用于主聲場、返聽的處理，1臺數字多功能效果器和l臺數字延時器對人聲和樂器進行聲效處理。

　　為滿足各種演出對無線話筒的需要，配置了無線話筒8套，其中手持無線話筒4套，領夾無線話筒2套，頭戴式無線話筒2套，此外還配置了2套天線放大器和4條天線。

　　在本次設計的系統是以擴聲系統及其相關的技術標準、規范為依據，并且完全滿足這些依據的相關要求，同時在系統設計中我們還充分考慮、制定和貫徹了如下的設計指導思想和重要原則:現代科技的發展為擴聲系統提供了必要的技術條件，各種先進的技術已經進入擴聲系統的各個環節，它節省了大量的人力、物力，提高了工作效率，為現代化娛樂場所提供了保障。在設計擴聲系統時也必須應用世界上成熟且先進的科學技術，主要設備選用成熟的、又具有技術水平的設備，而且是著名品牌的先進產品。采用的系統必須是在國內外的多個劇院，包括在國內已經成功、可靠運行了的，同時保證系統的技術在相當一段時間內的先進性。
