音響設備的連接首先需要準備相應的設備連接線，主要有信號線和音箱線兩種。

信號線分話筒線和設備連接線(過機線)兩種，話筒線用于連接有線話筒、無線話筒和調音臺，過機線用于連接調音臺、周邊設備和 功放等電子設備。

連接音響設備的信號線使用的接插件有兩種，一種叫卡儂插頭(Cannon), 這種插頭內部有3個接點，分別接信號的正極、負極和接地端。

卡儂插頭分公頭和母頭。

卡儂公頭的接點為外露3條圓柱，用于輸出信號 (OUTPUT)。

卡儂母頭接點為內藏的3條圓管，用于接受輸入的信號 (INPUT)。

使用卡儂插頭制作信號線，主要是用于話筒和調音臺的連接或設備之間的連接。

另一種叫直插插頭 (Phone Jack), 是直徑6.35mm (四分之一英寸)的圓柱形插頭。

直插插頭分為大二芯和大三芯兩種。

大二芯插頭有兩個接點，分別連接信號的正負極， 一般是用于電吉他電貝司之類的電聲樂器的信號連接。

大三芯插頭有三個接點，與卡儂插頭相同，分別連接信號的正負和接地，主要用于設備的連接。

制作信號線的線材一般是使用有兩條芯線和屏蔽網的線材。

根據線材的用途一般分為話筒線和音頻線兩種。

外表護套較厚，線材外徑6mm 左右的， 一般稱為話筒線。

這種線材比較耐磨，可以在地面上拖動，主要用于制作有線話筒的連接線或需要在地面長距離傳輸信號的信號線。

另一種線材的外部護套較薄，線材外徑在3mm, 一般通稱為音頻線。

音頻線的護套不耐磨，主要用于機柜內部的設備連接。

信號線內部的兩條芯線用于連接和傳輸信號的正負極，包在芯線之外的金屬屏蔽網接地后用于屏蔽外界電磁波對芯線的干擾。

如果使用卡儂插頭或大三芯插頭制作信號線，兩條芯線需要分開接。

使用大二芯插頭制作信號線，內部的兩條芯線要擰在一起使用。

使用卡儂插頭焊線的時候，信號線的正極(一般是紅色)接插頭里的2號接點，信號線的負極(一般是白線)接3號接點，屏蔽網接1號接點。

下圖中，我們可以看到卡依插頭的接點數字標記。

關于卡依插頭的接線方式，大家記好：2正3負1接地。

而大三芯插頭的接線方式是：尖正環負桿接地。

下面講解音響設備之間的連接方法：

一、信號源設備接入調音臺

1、有線話筒和調音臺的連接有線話筒的輸出插座一般都是卡依插座，使用兩頭是一公一母的卡儂插頭的話筒線，接入調音臺輸入通道的話筒輸入插座(Mic)。

2、無線話筒接收機和調音臺的連接有些無線話筒接收機，輸出插座有兩種規格。 一個是卡依插座(左),一個是6.35mm的直插插座 ( 右 ) 。

這兩個插座輸出的信號強度是不一樣的，接到調音臺的輸入插座也是不一樣的。

如果信號從接收機的卡依輸出插座接出來，則接入調音臺輸入通道的話筒輸入卡儂插座 (Mic)。

如果信號從6.35mm直插插座接出來，那么就輸入到調音臺輸入通道上的線路輸入直插插座 (Line)。

注意：原則上來說信號線的插頭兩端都是一致的。

還有一些雙通道的無線話筒，它有一個插座是用來把兩路話筒信號混合在一起輸出的。那么,接的時候，只需要接一條線到調音臺輸入插座上，兩個話筒的信號就可以發送到調音臺的一個輸入通道上了。

3、 電腦和調音臺的連接

如果從電腦上直接取信號接到調音臺， 一般使用電腦音頻線。這種線一頭是個小的耳機插頭，插入電腦上的耳機插座(聲卡輸出),另一頭有兩個直徑6.35mm的直插插頭，插入調音臺立體聲輸入通道的左右兩路 (LR) 的兩個直插插座。

4、電聲樂器接入調音臺

電吉他、電子琴等樂器接入調音臺，如果距離不是很長(不超過10米)的話，可以使用兩頭大二芯插頭的信號線，把信號直接接入調音臺輸入通道的線路輸入插座 (Line)。

如果樂器到調音臺的距離比較遠，超過10米的話，就不能把樂器直接接入調音臺了。需要在樂器輸出和調音臺輸入之間加一個叫做“DI盒”的轉接器，樂器輸出的信號先輸入到這個DI盒里，DI盒的輸出再接到調音臺輸入通道的話筒輸入插座上 (Mic)。

在樂器離調音臺比較遠的情況下，如果直接連接的話，線路長了容易受干擾產生噪聲。

二、調音臺與功率放大器的連接

1、調音臺主輸出通道與主擴聲功率放大器的連接調音臺的主輸出通道分左右兩路，通常標記為Main out, 或者是STEREO OUT 、MIX OUT等。主輸出通道的兩個輸出插座， 一般標記為： Left ( 左 ) 和Right (右)或簡寫為L out和R out。

調音臺通過這兩個插座把信號傳輸給推動主擴聲音箱的功率放大器(功放)。

功放接線端在背板上，有信號輸入插座和輸出插座。

雙通道的功放， 一般用Ch A和Ch B或Ch1 和Ch 2來表示它的輸入通道。

從調音臺的兩個主輸出插座，使用兩頭都是卡儂插頭的信號線，把信號輸入到功放背后的兩個輸入插座。

一般是調音臺左路輸出 (L out) 插座接功放的Ch A或Ch1 通道輸入插座;調音臺的右路輸出 (Rout) 插座接功放的Ch B或Ch2輸入通道插座。

注意，有些卡儂插座上帶有鎖片，拔插頭時要先按下鎖片，才能把插頭拔出。

2、調音臺與返聽功放的連接如果舞臺上有返聽音箱，返聽音箱所用的返聽功放與調音臺的連接和主擴聲功放與調音臺的連接方式是不同的。

返聽音箱所用的信號來自于調音臺的輔助輸出通道 (Aux out/AuxSend) 對應的輸出插座。

從輔助輸出插座連接信號到返聽功放的輸入插座。

如果輔助輸出插座是如圖的直插插座，而返聽功放的輸入插座是卡儂插座，就需要焊一條一頭是大三芯插頭，另一頭是卡儂公插頭的信號線來連接。

焊線時，卡依插頭的2腳與直插插頭的端用信號線中的紅線連接，卡儂插頭的3腳和直插插頭的中環，通過信號線中的白線連接?？ㄒ啦孱^的1腳和直插插頭的桿體通過信號線的屏蔽網連接。

三、 功放和音箱的連接

目前音箱的輸入方式一般都是使用叫做Speakon的插座，配合Speakon插頭(航空插頭)與功放進行連接。

音箱線的插頭一端接入音箱插座，音箱線的另一端與功放輸出端連接。

功放輸出一般通過Speakon插座或者接線柱輸出信號，注意，信號分正負極，紅正黑負，不要接反。

如果通過Speakon插座連接，就需要使用Speakon插頭和線材制作的音箱線進行連接。

常用的Speakon插頭的型號是NL4, 即四芯音箱插頭。插頭內有4個(2對)接線端，標記為1+和1-,2+和2-。

制作音箱線時，針對常見的全頻音箱和超/低頻音箱，通常使用1+和1-這對接點進行連接。

1+接音箱線的正極(紅線)

1-接音箱線的負極(白線)

將Speakon插頭插入Speakon插座后，順時針擰一下，就鎖定連接了。

此時，音箱正極輸入就和功放輸出的正極相連，音箱負極輸入和功放輸出的負極相連。連接好之后，只要功放有信號輸出，音箱就可以發出聲音了。

Speakon插頭插入插座后，是自動鎖定的，無法直接拔出。如果要從音箱上或功放上拔出插頭，要先把插頭上的金屬鎖舌向后拉出，解鎖，然后逆時針轉動45度后即可拔出插頭。

下面講解一個基本的擴聲音響系統中的各個設備的連接方式。

一個基本的擴聲音響系統的設備構成：

　　主擴聲音箱2只

　　主擴聲功率放大器1臺

　　返聽音箱2只

　　返聽功率放大器1臺

　　帶效果器的模擬調音臺1臺

　　無線話筒 2支

　　電腦播放器1臺

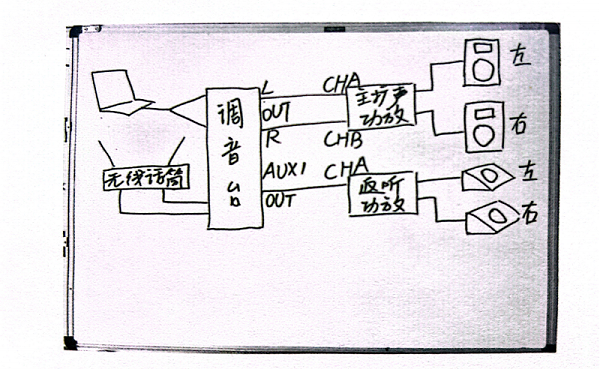

它們的連接方式如下面的草圖：

下面針對這個系統中，各個設備的具體連接方式進行講解。

1、筆記本電腦耳機輸出用音頻線接到調音臺的立體聲輸入通道 (LRin) 插座，或者分別接到兩個單聲道輸入通道的線路輸入插座(LINE) 也可以。

2、無線話筒接收機的兩路輸出，用兩頭都是卡依插頭的話筒線分別接入調音臺兩個輸入通道的話筒輸入插座 (Mic)。

注意，有些調音臺的輸入插座是組合的，中間可以插入直插插頭，外圈可插入卡儂插頭。

3、調音臺的主輸出插座 STEREO OUT L和R分別接到主擴聲功放的CHA 和CHB 輸入插座。注意， 一般LOUT對應CHA,ROUT 對應CHB。

4、 主擴聲功放的輸出CHA接舞臺左側的主擴聲音箱，功放輸出CH B接舞臺右側的主擴聲音箱。

5、返聽信號通過調音臺的輔助輸出(SEND) 的AUX 1插座，接到返聽功放的CHA輸入插座。

此時，需要撥動一下功放背后的MODE模式開關，撥到PARALLEL (并聯)檔后，從CHA 插座輸入的信號就會同時分配到CH B。只需要在CH A輸入一路信號，功放的兩個通道就都有信號了。

下面介紹一下功放的MODE 模式開關的功能。

功放的工作模式有三種：

STEREO: 立體聲模式或雙路模式，也就是功放的兩個信號通道是獨立的，分別用來放大各自通道輸入的信號。在這種模式下， 一臺功放的兩個通道可以分別放大來自調音臺左右兩路主輸出的信號，這就是立體聲模式。或者也可以一路放大全頻信號， 一路放大低頻信號，因?yàn)閮蓚€通道是獨立的，這是雙路模式。

PARALLEL: 并聯單聲道模式，有些也標記為MONO。

此時，功放內部的兩個通道的輸入端是并聯在一起的，只要給一個通道輸入信號，另一個通道就同時有相同的輸入信號。我們當前只給功放輸入一路信號，但有兩只返聽音箱。所以，在這種使用情況下，就要把功放設置為并聯。

BRIDGE: 這是橋接單聲道模式，簡稱BRG。

這種模式下， 一臺雙通道的功放就變成一臺單通道的功放，信號從CH A輸入，經過功放放大的信號，通過兩個通道的正極(紅色接線柱)輸出。雙通道的功放選擇橋接模式后，會變成一臺更大功率的單聲道功放，注意：是變成了單聲道功放。

一般是在有大功率的音箱但是臨時沒有大功率的功放來匹配 的時候，可以把手頭上的小功率雙通道功放設為橋接模式，變成一臺大功率的單聲道功放，作為應急使用。

注意：大多數情況下，很少使用橋接模式，注意這個開關不要撥到BRIDGE或BRG檔位上，以免出現事故。

6、 返聽功放連接到返聽音箱

把返聽功放的CHA 輸出連接到舞臺上左側的返聽音箱， CH B輸出連接到舞臺上右側的返聽音箱。

然后把設備的電源接好，整個連接工作就完成了。注意：連接設備插拔插頭的時候一定要關閉設備電源。
