對于音響，我們并不陌生。在我們的家里、車上，還有日常生活中的飯店、服裝店、理發店里都有音響。

上面所說的這些地方使用的音響，我們一般都能自己操作。

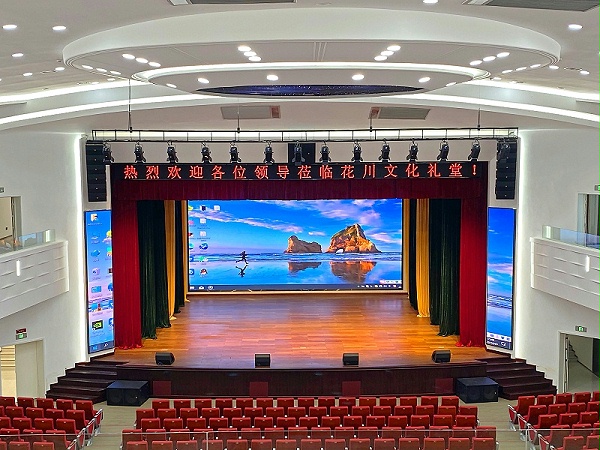

但是，對于我們工作中所面對的演出音響、會議音響、酒吧音響這些音響，它們的長相和生活中所使用的音響都不一樣了，給人的感覺就有點陌生了。如果沒有接受過專/業培訓，往往對于如何操作這些 音響設備就無從下手了。

我們即將面對的這種音響，是用來把音量比較小的聲音比如人講話、唱歌的聲音，或是樂器演奏的聲音，以及一些含有聲音信息的音頻電信號，比如電腦播放音樂時輸出的電信號，放大成音量更大的聲音，可以讓很多人同時聆聽的音響。

這種音響就叫做擴聲音響，與我們常見的民用或家用音響不同，它的分類隸屬于專/業音響的范疇。

所以，如果想用好這個專/業音響，就需要對它有所了解，并且需要掌握相關的專/業知識和一定的專/業技能。

下面，我們就先來認識一下這個擴聲用的專/業音響。

擴聲音響系統是由擴聲音箱、功率放大器、信號處理設備、調音臺、信號源設備和連接線組成的。

一、擴聲音箱(Loudspeaker)：音箱是通過里面安裝的喇叭，把輸入進來的電信號轉換為聲音的設備。

在我們擴聲用音響系統里面所使用的音箱，比起我們?cè)诩彝ダ锸褂玫囊粝洌軌虬l(fā)出更大的聲音，可以滿足很多人同時聽音的需要，一般分兩種，全音頻音箱和超/低頻音箱。

1、全音頻音箱(Full Range Loudspeaker)：

這種音箱可以播放的聲音的音域范圍比較寬，涵蓋從低音到高音的部分，簡稱全頻音箱。

全頻音箱根據里面喇叭的配置，一般分為兩種，兩分頻全頻音箱和三分頻全頻音箱。

兩分頻全頻音箱(2-Way)：是在一只音箱里，同時配備了低音喇叭和高音喇叭的音箱品種，通常在高音喇叭外面，還配有控制聲音擴散角度的號角。

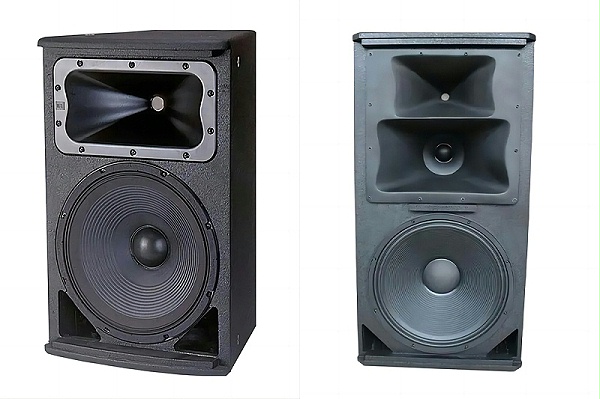

兩分頻全頻音箱和三分頻全頻音箱

這種音箱是常見的擴聲音箱，使用范圍很廣。

三分頻全頻音箱(3-Way)：音箱中同時配備了低音、中音和高音三種喇叭的音箱。

為了便于溝通，全頻音箱通常根據音箱里配備的低音喇叭的數量、口徑和分頻方式來命名。比如配備了一只口徑為15英寸的低音喇叭和一只高音喇叭的全頻音箱，通常稱為單15寸二分頻全頻。

而配備了兩只口徑12寸低音喇叭、一只6.5寸的中音喇叭和一只高音喇叭的全頻音箱，就稱為雙12寸三分頻全頻音箱。

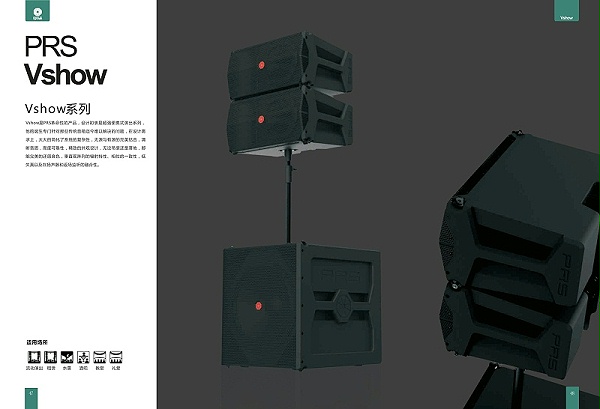

2、超/低頻音箱(Sub Low Loudspeaker) ：

這種音箱是專門播放比全頻音箱發出的低音更低的低音的音箱，一般不能單獨使用，而是和全頻音箱配合使用，用于增強整個系統的低音表現力或制造震撼的感覺。

超/低頻音箱也叫超/低音音箱，俗稱“低音炮”。

超/低頻音箱通常也是根據里面配備的喇叭數量和喇叭口徑來稱呼它的。

配備一只口徑為18英寸喇叭的，簡稱為單18寸超/低。

配備兩只口徑為18英寸喇叭的，就簡稱為雙18超/低。

擴聲音箱根據它覆蓋的區域，也就是它的主要服務范圍，通常分為主擴聲音箱、補聲音箱和舞臺監聽音箱三種。

1、主擴聲音箱(PA/FOH)：用于覆蓋舞臺前方大部分或全部觀眾區域的音箱，一般使用單獨的全頻音箱或全頻音箱與超/低頻音箱的組合。

2、補聲音箱(Fill)：用于覆蓋觀眾區中后場區域或主擴聲音箱覆蓋不到的其他區域的音箱。一般使用全頻音箱或全頻音箱與超/低頻音箱的組合。

3、舞臺監聽音箱(Stage Monitor/MON)：用于給舞臺上的演職人員提供聲音的音箱，也叫舞臺返聽音箱。

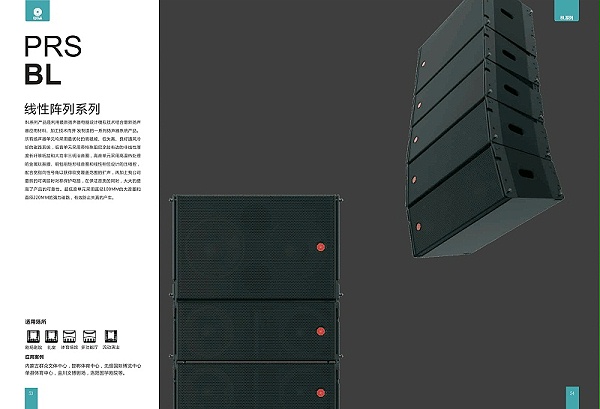

現在還有一種組合式使用的音箱陣列叫做線性陣列音箱(Line Array)，簡稱為線陣。

線陣是由多個音箱組合在一起，在垂直方向掛成一串的音箱陣列。

這種音箱陣列的特點是便于安裝，如果數量較多的時候，發出的聲音傳播的距離比較遠。

下面介紹幾個在我們操控音響時需要了解的關于擴聲音箱的主要技術指標。

1、頻率響應范圍(Frequency Respond Range)：指音箱能夠發出的聲音的音域范圍，簡稱頻響范圍。

頻率(Frequency)是指物體1秒鐘來回振動的次數，單位是赫茲(Hz)。

比如喇叭的紙盆(振膜)一秒鐘振動了100次，發出的聲音的頻率就是100Hz。如果喇叭紙盆一秒鐘振動了10000次，發出的聲音的頻率就是10000赫茲(10kHz)。

聲音的頻率越低，聲音就越低沉，也就是我們所說的低音。而聲音的頻率越高，聲音就越尖細，就叫做高音。

人耳朵可以聽到的聲音的頻率范圍是20-20000Hz。如果頻率超出這個范圍，我們就聽不見了。

這個范圍叫音頻范圍，如果一個音箱的頻響范圍比較寬，就說明它能發出聲音的音域范圍的跨度比較大，更高或者更低的聲音。

比如A音箱的頻響范圍是50-18000Hz，而B音箱的頻響范圍是80-16000Hz，就說明A音箱的音域比B音箱的音域更寬，聲音的表現力更好。

2、描述音箱發出的聲音的音量大小的技術指標叫聲壓級，英文簡稱SPL，單位是分貝(dB)。

音量越大，意味著聲壓級越高，分貝數越大。

音量不夠大，就是聲壓級不夠高，分貝數比較小。

我們平時形容一個人的嗓門大，說這個人講話分貝高，就是這個意思。

3、音箱的功率，可以理解為音箱在發出聲音的時候的耗電量，單位是瓦(W)。

音箱的功率越大，可以發出來的聲音音量就越大，也就是聲壓級越高，分貝數越大。

一般來說，如果音箱里面配備的喇叭口徑越大，它的功率相對就越大。比如同品牌系列的喇叭，口徑18寸的比15寸的功率更大。

功率越大的喇叭，能夠發出的聲音的音量就越大，聲壓級就越高，分貝數越大。

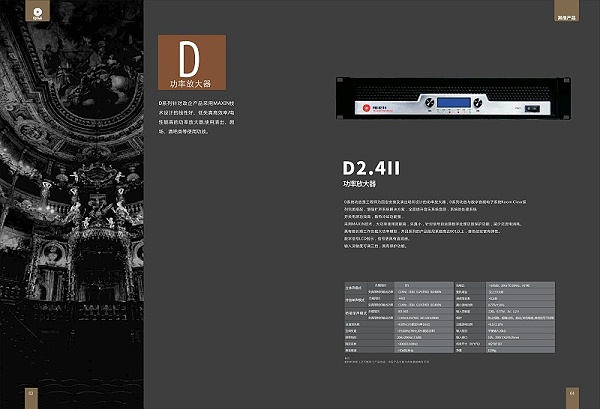

二、功率放大器(Power Amplifier)：是用來把輸入的信號電壓比較低的音頻電信號，放大成高電壓大電流的電信號，推動音箱發出聲音的設備，簡稱功放。

擴聲用的功率放大器一般有兩通道、三通道、四通道甚至八通道的品種，每一個通道可以用來單獨放大一路信號，雙通道就可以同時放大兩路相同或不同的信號。

比如我們說的立體聲信號，有左右(L+R)兩路信號。

如果我們有兩只全頻音箱，在舞臺左右各放一只，就會配備一臺兩通道的功率放大器(面板有2個音量旋鈕)。

如果舞臺兩邊各有一只全頻音箱和一只超/低頻音箱，一般是配備兩臺兩通道功放或者一臺四通道功放(有4個音量旋鈕)。

有些場合比如KTV包廂里有兩只全頻音箱和一只超/低頻音箱，通常會配備一臺三通道的功放(有3個音量旋鈕)。

功放的每一個通道通?？梢越右恢灰粝洌绻胍粋€(gè)通道接兩只音箱，要通過專/業技術人員計算之后，看看功放和音箱是否能夠匹配，才能確定是否可以接兩只音箱。

如果不了解功放和音箱的匹配關系，不要盲目在功放的一個輸出通道上接兩只甚至更多只音箱，否則有可能出現故障。

擴聲音響用的功率放大器一般稱為專/業功放，專/業功放根據內部電路的供電方式，分為變壓器供電和開關電源供電兩種。

內部采用變壓器供電的功率放大器，內部有一個體積較大的環形變壓器。它的重量比較重，主要用在固定安裝好后不需要移動的音響系統中。

另一種功放內部沒有巨大的環形變壓器，而是采用了開關電源電子電路代替變壓器。所謂開關電源就和我們用的手機充電器一個性質，重量很輕。

這種功放被稱為開關電源功放，它的體積較小、重量較輕，便于搬運，主要用于流動演出的音響系統中。

功率放大器的主要的技術參數就是輸出功率(OutputPower)，單位是瓦(Watts/W)。

輸出功率越大的功放，它的瓦數就越大。

三、信號處理設備(Signal Processor)：

信號處理設備俗稱“周邊設備”，是專門用于對音響信號進行各種各樣處理的設備通稱，音響系統中使用的主要有數字音頻處理器、圖示均衡器和數字效果器等。

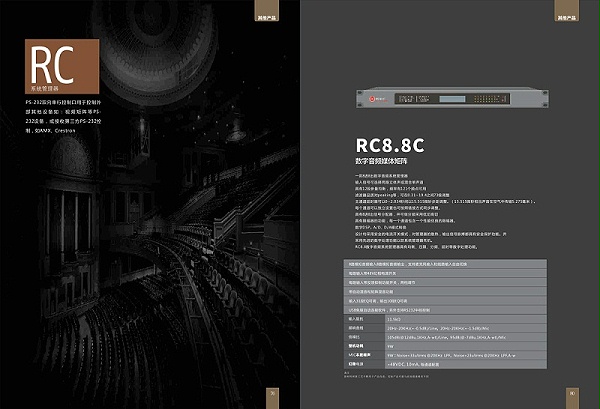

其中，數字音頻處理器是系統的控制中/心，相當于汽車?yán)锩娴能囕d電腦，用于負責控制音箱和功放的工作狀態。

在一般比較大型的系統中或者系統中有全頻音箱也有超/低頻音箱的時候，都會配置一臺甚至多臺數字音頻處理器。

均衡器(GEQ)可以對不同頻率的聲音信號進行單獨的提升或者衰減，用來控制話筒嘯叫現象的產生并用于提高系統的保真度，一般會配置一臺或者多臺。

數字效果器(EFFECTS)用于在唱歌的時候，給人聲加上混響效果或者回聲效果信號，對聲音進行美化。

四、調音臺(Mixing Console/Mixer)：

在音響系統中都配有調音臺，它的作用是把信號源設備輸入進來的信號，比如人聲和伴奏的信號，在調音臺進行放大或衰減、調整高低音效果和控制音量比例等工作，調出一個令人滿意的整體聲音效果。

目前在擴聲音響系統中使用的調音臺分為模擬調音臺和數字調音臺兩種，KTV前級效果器屬于數字調音臺。

右圖是模擬調音臺，它的特征是在面板上有很多的旋鈕和推桿，其中旋鈕用來對輸入的信號進行各種調整，而推桿被稱為“推子”，用于控制輸入的信號大小或輸出的音量大小。

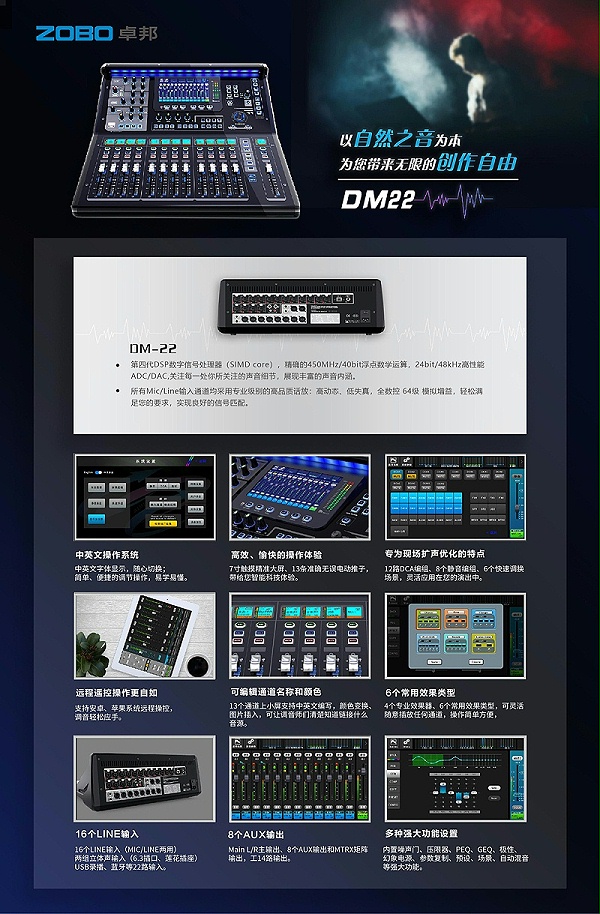

下圖是數字調音臺，它的特征是在面板上有顯示屏，還有大量的按鍵和推桿，只有少量的旋鈕。

數字調音臺是利用數字電路技術把模擬調音臺的功能、數字音頻處理器的功能以及數字效果器的功能集成為一體的綜合性數字音頻處理系統。

有了數字調音臺以后，只要配備功率放大器、擴聲音箱，再加上話筒等音源設備，就可以組成全功能的擴聲音響系統進行全部的工作了。

使用數字調音臺的系統比較簡潔，不需要像模擬調音臺那樣，有了調音臺之后，還需要加上一些周邊設備才能滿足工作的要求。

目前來說，在大中型演出活動使用的音響系統中，都在使用數字調音臺，對操作人員的技術要求也相對比較高。

五、音源設備(Source)：

音源設備也叫信號源設備，包括各種話筒、電腦播放器、電聲樂器等，用于向音響系統提供原始的聲音信號。

在音響系統中使用的話筒分為有線話筒和無線話筒。

有線話筒(Wire Microphone)是一種需要使用專門的話筒線連接話筒和調音臺，才能把話筒的信號傳輸?shù)秸{(diào)音臺中的話筒。常見的有線話筒有手持式話筒、小振膜話筒、大振膜話筒、鵝頸話筒等。

手持式話筒一般用于演藝用途。

小振膜話筒一般用于樂器、合唱、報告廳等用途。

大振膜話筒專門針對錄音、直播等不需要進行擴聲的場合。

立桿式的話筒，主要用于合唱領唱、美聲唱法、演講、詩朗誦等使用場合。

鵝頸式話筒主要用于演講、訪談、會談等使用場合。

無線話筒(Wireless Microphone)是由話筒頭、發射機和接收機組成，分手持式、領夾式和頭戴式。

手持式無線話筒由手持式發射機和接收機組成，主要用于歌曲演唱、主持的用途。

領夾式無線話筒由話筒頭、腰包式發射機和接收機三部分組成，主要用于采訪用途，一般不用于擴聲場合。

頭戴式無線話筒也是由話筒頭、腰包發射機和接收機三部分組成，主要用于小品。相聲等語言表演節目。

無線話筒有單通道、雙通道和四通道的配置規格。

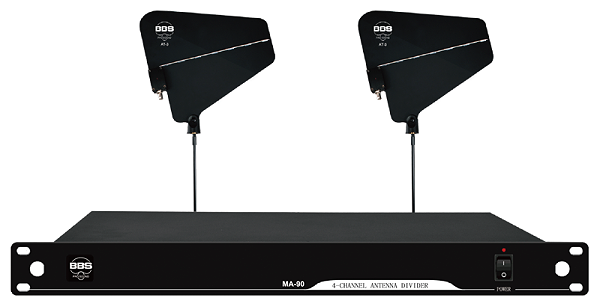

有些無線話筒還配有天線放大器，可以加強接收機的接收能力，防止信號中斷。

其他的信號源設備還包括電腦上使用的各種媒體播放器軟件，用于播放電腦中的音頻文件，比如播放伴奏音樂、背景音樂、舞蹈音樂等等。

再就是樂隊里使用的電鋼琴、電子合成器、電吹管、電鼓這些電子樂器以及電吉他、電貝司、電提琴這些電聲樂器，也都屬于音源設備的范疇。

六、設備連接線：

擴聲音響系統中的各個設備，都需要通過專用的設備連接線將它們連接起來，讓信號連通之后，系統才能正常工作。

音響系統中的設備連接線主要有兩種，一種是信號線，另一種是音箱線。

信號線一般用于連接音響系統中的信號源設備、調音臺、信號處理設備和功率放大器等電子設備。

音箱線也叫喇叭線，專門用于連接功率放大器和音箱。

音響設備的設備連接線是由線路兩端的接插件(插頭)和中間的線材組成的，一般都是由施工單位或用戶自己制作的。
