舞臺表演活動、電影院、劇院、禮堂、以及大型體育場等地方對使用音響設備的要求都比較高，普通的音響設備無法滿足人們的需求，因此需要安裝音響設備，這樣設備內傳遞出來的聲音效果會更好，那么您知道音響設備的連接順序嗎?需要安裝的系統你都清楚嗎?接下來我們一起來看看吧!

一、音響設備連接順序

1、低音系統設備的連接順序：

混音器(1-2編組)均衡器分頻器電壓限制器低音放大器低音揚聲器。

2、輔助音響系統設備的連接順序：

混頻器(3-4編組)均衡器延遲裝置(可選)電壓限制器輔助揚聲器放大器輔助揚聲器。

3、主音響系統設備的連接順序：

混頻器(L-R 主通道)均衡器激勵器(可選)反饋壓制器(可選)電壓限制器主揚聲器放大器主揚聲器。

4、監控系統設備的連接順序：

混頻器(輔助輸出)均衡器電壓限制器監控揚聲器放大器監控揚聲器。

二、簡單的系統

1、組件：

聲源設備、混頻器、效果放大器、功率放大器和全頻揚聲器

2、連接模式

音頻源設備-混音器-功率放大器-音箱，設備之間用鏈條連接。

鏈式連接模式：前一臺設備的輸出端口(輸出或輸出)與后一臺設備的輸入端口(輸入或輸入)相連的模式。

3、設備接口

設備的接口，無論是卡農端口還是直插式插座，都應采用卡農或大三芯連接器均衡連接。通過插座輸出信號的光盤播放器等音頻源設備，可以通過大雙芯電纜連接到混音器的線路輸入接口。

效果輸入端口與混音器推子后面的后輔助發送端口相連(有些表格推子后面的輔助輸出用FX或EFX表示)，輸出端口與混音器的線路輸入相連。

三、添加均衡器的音響設備系統

1、組件：

聲源設備、混頻器、均衡器、效果放大器、功率放大器和全頻揚聲器

2、連接模式：

聲源設備-混頻器-均衡器-功率放大器-全頻音箱，鏈式連接，效果和混頻器連接模式

四、增加分頻器系統和低音炮

1、組件：

聲源設備、混音器、均衡器、分頻器，全頻揚聲器放大器、低音炮放大器、全頻揚聲器和頻揚聲器

2、連接模式：

聲源設備-混音器-均衡器-分頻器-(分頻器high out連接到全頻揚聲器放大器，分頻器low out連接到低音炮放大器)-(全頻揚聲器和低音炮)

五、添加限制器的系統

1、組件：

聲源設備、混音器、均衡器、分頻器，限壓器、全頻揚聲器放大器、低音炮放大器、全頻揚聲器和頻揚聲器。

2、連接模式：

聲源設備-混音器-均衡器-限制器(分頻器輸出兩路分別連接到限制器輸入兩路)-帶功率放大器的全頻揚聲器和帶功率放大器的音揚聲器-帶音揚聲器的全頻揚聲器

六、增加勵磁機系統

1、連接模式：

激勵器連接方法與激勵器效果相同，激勵器從混合器輔助輸出到激勵器輸入，激勵器輸出到混合器線路輸入。

勵磁機是一種效果勵磁機，屬于“電子味精”。不要把它串在主系統里。如果激勵器串在主系統中，它相當于提供一桌菜，不管它是否美味，都會添加味精。

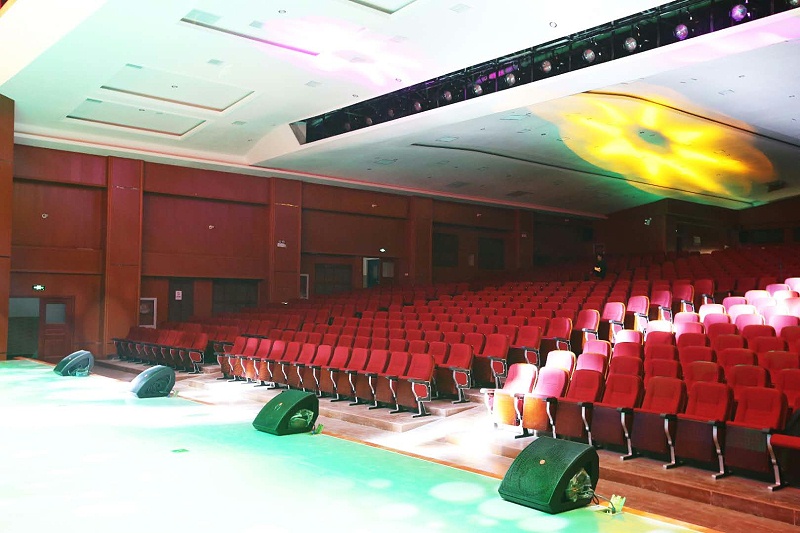

七、舞臺監聽系統

信號取自混頻器前置輔助(FB或MON);

推子前輸出(也可根據操作習慣或要求從其他信號輸出端口獲取，如推子后的編組或輔助輸出端口)-均衡器-功率放大器-音箱。

八、使用插入(INSERT)接入設備

制作一個INSERT線(一端是一個大的三芯插頭，另一端是兩個大的兩芯插頭，具體方法論壇介紹，自己查找)，將INSERT線的大三芯插頭插入混頻器的插入插座，另一端與大三芯插頭頂端相連的大兩芯插頭插入外部設備的輸入端，另一個大兩芯插頭連接到外部設備的輸出端，該設備連接到混頻器的信號通道。

九、數字音頻處理器系統的使用

聲源設備-混合器-處理器-各種揚聲器的功率放大器-各種揚聲器。效果連接方法與1相同。

注意：麥克風信號連接到混音器麥克風輸入，聲源設備如光盤播放器連接到混音器輸入。如果信號連接到卡農插座，則無線麥克風接收器連接到混音器麥克風輸入，如果信號取自6、35毫米直插式插座，則無線麥克風接收器連接到混音器線路輸入。

如果效果混頻器或激勵器信號來自哪個輔助輸出(如AUX3)，則返回混頻器的通道上相應的輔助旋鈕(如AUX3)不應打開，否則在混頻器和效果混頻器之間會出現反饋嘯聲。

想要音響設備系統安裝到位，效果更好，科學配置是開始，正確連接系統管件環節，如何設置和調試它是另一個問題。當然，我們應該根據需要和設備數量靈活安排設備連接的順序，不要過于死板，不然很容易造成音響事故，聲音刺耳，影響表演質量。
