本文主要介紹了音響工程施工過程中的設備安裝、建筑聲學施工監理要點、系統檢測監理要點、系統調試監理要點及音響系統工程驗收中的監理要點。通過這些介紹，期望能使監理工作內容，在小但很強的音響工程施工領域得以拓展和完善。同時，期望能起到拋磚引玉的作用，以激發業內人士去改進和完善音響工程的施工質量。

現代音響系統包含了微電子學、電工技術、燈光效果、網絡控制技術和聲學技術，是一項高技術含量的綜合工程。在安裝工程中，它不僅要求工程施工隊伍技術嫻熟、管理規范、精心施工;同時，也要求監理機構認真負責地領會設計圖紙，熟悉施工規范和調試、驗收標準，并具有一定的音響知識才能順利地完成監理任務。下面僅以體育館音響系統工程為例來說明音響工程監理工作要點。

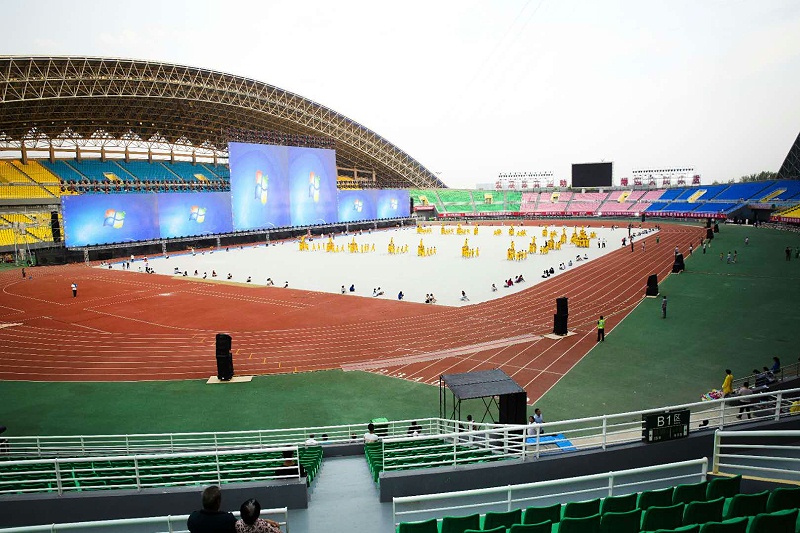

一、 體育館音響工程的特點

體育館音響系統是一種可用于競技解說、演講、展示會、音樂會等各種不同用途的場所，所需音響效果各不相同。因此，多采用音響設備進行設計，以達到具備多功能音響系統的目的。音響效果不僅要求有品質良好的音響電器設備，還必須有合適的建筑聲學環境。這就要求監理工作必須從音響電器設備安裝和建筑聲學施工兩個方面考慮監理工作。

二、 設備安裝施工過程中的監理要點

音響工程的技術復雜程度較高，技術標準較多，盡管工程量不大，但性強。在監理過程中，工作要點為：

1、施工隊伍資質的審定。現代音響電器設備安裝包含了微電子學、電工技術、網絡控制技術和聲學技術，是一項高技術含量的系統工程。它要求工程施工隊伍技術嫻熟、經驗豐富、管理規范、認真負責。因此，應選擇有相應資質、信譽良好、業績的施工隊伍;

2、圖紙會審。音響工程中各個系統所包括的設備類型、品牌和數量都比較多，而且新技術層出不窮。充分做好圖紙會審和技術交底工作，使施工隊伍徹底熟悉和理解工程中的難點和，為順利開展施工打好基礎;

3、施工組織設計審核。音響工程綜合性強，技術要求高，實際安裝現場區別很大，其施工組織設計必須是針對設計圖紙，符合施工規范，充分考慮實際施工需要后而制定的。施工組織設計還應體現本工程的特點和對聲學環境采取的技術措施;

4、原材料和設備進場驗收。材料的材質和規格必須符合設計要求，質量證明文件齊全，嚴禁擅自更改或替代;設備品牌、型號、規格應與招標文件相符;進口設備還應有報關單、商檢證明等;

5、隱蔽管線、予埋件的工序驗收。預埋管線和掛接件的安裝時間好和建筑結構施工同步，隱蔽工序驗收的監理內容為：

1) 預埋管線或掛接件的材質、直徑、長度應符合設計要求;

2) 預埋管線或掛接件預埋位置應符合設計要求;

3) 預埋管線或掛接件安裝應符合規范要求;

4) 預埋的穿線管線必須把電源管線、音響信號管線、音響控制線和音箱線管線分開，不得混用。

5) 埋設在天花板頂棚上和控制室地板下的管線，一般要選擇鋼管;鋪設數量較多的音箱或信號線的管線時，一般可以選擇橋架或金屬線槽;另外，特殊情況也可以選用金屬軟管等。

6、吊架的焊接和安裝工序。該工序的監理要點為：

1)焊接時一定要讓具有焊接施工許可證的工人操作;

2)吊架的材質、規格、長度應符合設計要求，其位置應符合設計要求;

3)焊縫應符合設計或規范要求，焊接完成后，清渣、涂油漆;

7、線纜的鋪設施工。音響工程一般都有大量的各種類型的線纜，這些線纜都需要鋪設在預埋的管線里，或者鋪設在橋架與線槽中，然后同設備連接。工序的監理要點為：

1)鋪設各種線纜應符合設計要求，并作好線號的標記;

2)鋪設各種線纜應按規定留下充足的富余量，線纜中間不允許接頭;

3)鋪設的線纜必須依照設計和布局的位置準確到位;

4)穿線纜時鋼管一定要加護口，以免損壞線纜;

5)注意區分系統保護地線的鋪設和信號屏蔽線的鋪設，不能混淆;

6)注意區分背景音樂分區布線和主音箱組回路布線。

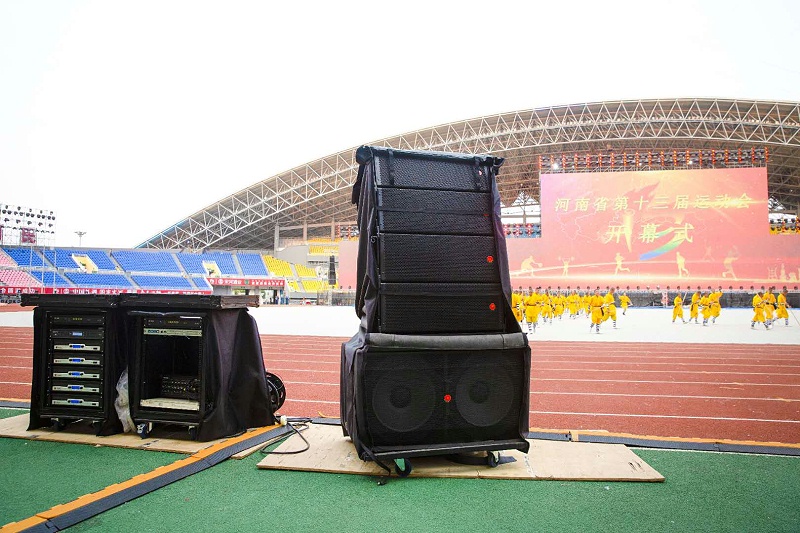

8、音響設備安裝時，監理要點為：

1)安裝中的難點和，在技術交底時一定要保證傳達到施工作業層，以便盡快熟悉和理解，為作好安裝準備打好基礎;

2)安裝前，必須閱讀設備的安裝操作說明書，正確的安裝設備;

3)安裝時一定要依照設計圖紙進行，不得擅自更改;

4)設備在安裝時應注意合理布局。一般功放集中在一個機柜里，而周邊設備在一個機柜里，同一功能的設備好放置在一個位置;要求將經常使用的設備安裝在便于操作的地方，基本不需要調整的設備安裝在隱蔽的地方。例如：均衡器在工程完畢后基本不需要調整，好也不要輕易調整。所以通常將它們集中安裝在不便于調整的機柜下端，目的就是避免無意間磕碰而改變調試確定的均衡位置;而效果器、激勵器、壓限器以及影碟機、錄象機等設備，就應該安裝在容易操作的位置。當然設備的安裝還要兼顧信號線的連接，盡量縮短線路連接的距離。

5)吊裝的音箱標高應注意比吊裝的吸音體低300MM-500MM，不能被吊裝吸音體擋住聲路，音箱的方向應與建聲模擬的聲場一致;

6)必須注意的是，所有設備的安裝必須要安全牢固，并且要設置一定的保護措施，特別是安裝在頂部的設備，一定要確保安全。

9、設備線路連接。設備安裝到位經檢查確保無誤后，就可進行各種線路的連接施工了，在監理過程中應注意如下幾個方面：

1)設備要求插接什么插頭就要焊接什么插頭，能用平衡連接就不要用不平衡連接，能用卡儂連接就不要用大三芯連接，尤其是卡儂插頭與大二芯插頭做平衡非平衡轉換連接，應按規范進行。

2)焊接時一定要使信號線完全脫離聯接設備，避免信號線的一端插接在設備上，而另一端正在用電烙鐵焊接，這易免損壞設備;另外，電纜屏蔽線和芯線應牢固焊接，避免虛焊現象出現。

3)信號線的屏蔽層焊接，一般在實際的工程中經常采用屏蔽線一端接地，而設備的地線采用星式集中連接的方法。

4)信號線的屏蔽層在連接網絡時一定要分系統進行。而且，各系統的屏蔽回路之間不能相互連接，以免再次形成干擾。

5)施工中嚴格按照電器安裝規范進行。

三、 聲學施工過程中的監理要點

建筑聲學是為了控制聲場的回聲，即聲場的混響時間。解決的主要是隔聲、隔振、吸聲、反射四大問題，其施工質量是關系到音響系統成敗的關鍵，施工中監理要點為：

1)原建筑結構體的穿墻、板孔洞應填塞密實，否則影響隔聲效果;

2)避免用陶粒砌塊，如果要用，應采取隔音措施;

3)隔振構件、吸音原材料驗收時，除材料的材質和規格必須符合設計要求，質量證明文件齊全外，吸音材料的性能實驗報告應符合材料的檢驗批次。嚴禁擅自更改或替代;吸音面板的材質、孔徑、穿孔率等都是控制的;

4)吸音面板和吸音材料的安裝。不僅要美觀牢固，還要結構正確、符合圖紙，尤其是吸音層的后空腔，一定要保證;

5)聲場頂部吊裝吸音體施工，除保證平面位置和標高正確外，一定要注意不能和吊裝音箱有干涉現象，如果發生干涉，應調整吸音體避開吊裝音箱并保持布局美觀;

6)體育館多采用輕型鋼屋架，其屋面易引起振動和共鳴，吊裝吸音體必須符合設計圖紙要求，如要移位安裝，應經設計同意。

四、 系統檢測中的監理要點

音響工程系統檢測時，建議監理旁站或參與測試過程，并形成測試記錄。其工作要點為：

1、所有的測試設備、儀器、儀表、工具等在鑒定有效期內;

2、測試的順序?yàn)椋簡位芈愤B接、屏蔽測試;系統連接、屏蔽測試;音頻通道測試;

3、系統接地電阻小于4Ω;

4、測試數據要真實可靠。

只有各項測試指標均符合設計要求才允許進入調試階段。

五、 音響系統調試運行中的監理要點

按照已批準的調試方案，逐項進行調試 ，監理工作要點為：

1、審核調試人員的資質;

2、準備工作要充分的。熟悉工程設計圖紙、設備使用說明書;

3、檢查設備的安裝和連接的完整性。同時，要了解施工施工過程中是否有的問題，的問題是否解決。確認系統無斷線、短路、非正常接地現象;

4、先對設備電源系統作通電試驗，并確認無異常;

5、先作分項功能調試，再作回路和系統聯動調試;

6、調試的結果必須符合設計對功能、指標的要求;

7、作好記錄，尤其是建聲模擬聲場的測試點數據記錄。作為日后使用和維修的重要參考資料。尤其應注意系統運行中發現的需要在使用時注意的問題的記錄。

六、 音響系統工程驗收中的監理要點

音響工程竣工驗收中，除按照監理程序?qū)彶槿靠⒐D紙和資料的正確性、規范性、完整性和測試數據的真實性，符合資料歸檔和備用要求外，還需注意如下幾點：

一)、現場驗收

1、模擬演示系統相關功能：主擴聲系統與公共廣播(背景音樂)、大屏幕顯示、現場介紹和評論、訓練房、廣場擴聲和檢錄處等系統的聯動運行功能。多功能劇場擴聲系統的功能切換特性;主擴聲系統與公共廣播、電視轉播、節目錄制、技術用房和內部通訊系統的信號交換功能、網絡信息發布等;

2、檢查系統安裝質量和安全性能;

3、現場抽測系統聲學特性指標;

現場抽檢的主要聲學指標為：傳聲增益、傳輸頻率特性、聲場不均勻度和大聲壓、聲場的混響時間等;

4、檢查系統的靜噪聲;

5、播放音質評價，用專用節目源進行音質主觀評價。

二)、資料驗收

施工單位必須提供全套圖實相符的竣工圖紙和資料，它們包括：

1、全套工程設計和施工圖紙;

2、各種設備的樣本和操作使用手冊;

3、系統參數設計計算書;

4、進口設備“三證”復印件和國產設備、線材質保資料;

5、系統調試記錄和系統測試數據報告;

6、建聲特性測試數據報告;

7、音響系統操作與維護規程;

音響工程施工是一個性很強的工程，其監理措施和方法仍需在實際工程中不斷總結和提高。以上僅是本人在監理體育館工程中的一點體會，期望能起到拋磚引玉的作用，以激發業內人士去改進和完善音響工程的施工質量。
