1 范圍

　　1.1 范圍

　　本標準規定了音頻、視頻和視聽系統設備模擬信號互連時電的配接值。

　　本標準適用于廣播和類似用途的音頻信號(不含視頻信號)。

　　本標準不包含IEC 60807-9中描述的使用21針連接器的互連。

　　本標準不適用于車載設備的配接值。

　　關于數字信號的互連，請參照IEC 60958。

　　注：圖1中通過圖示給出了可能存在的互連和相關的條款。

　　1.2 規范性引用文件

　　下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其新版本(包括所有的修改單)適用于本文件。

　　GB/T 4728(所有部分) 電氣簡圖用圖形符號(IEC 60617(所有部分))

　　GB/T 5465.2-2000 電氣設備用圖形符號 第2部分：圖形符號(IEC 60417：1973，IDT)

　　GB/T 12060.3-2011 聲系統設備 第3部分：聲頻放大器測量方法(IEC 60268-3：2000，IDT)

　　GB/T 12060.4-2012 聲系統設備 第4部分：傳聲器測量方法(IEC 60268-4：2004，IDT)

　　GB/T 12060.5-2011 聲系統設備 第5部分：揚聲器主要性能測試方法(IEC 60268-5：2007，IDT)

　　GB 17286-2009 電氣設備電源特性標記 安全要求(IEC 61293：1994，IDT)

　　IEC 60027 電工技術中使用的設備上用的圖形符號(Letter symbols to be used in electrical technology)

　　IEC 60038：2002 標準電壓(Sandard voltages)

　　IEC 60050-723：1997 電工詞匯(IEV) 第723章:廣播:聲音，電視，數據(International Electrotechnical Vocabulary-Chapter 723：Broadcasting：Sound.Television，data)

　　IEC 60094-2：1994 磁帶錄放音系統 第2部分：校準帶(Magnetic tape sound recording and reproducing systems-Part 2：Calibration tapes)

　　IEC 60107-6：1989 電視廣播接收機在非標準廣播信號條件下的測量方法(Recommended methods of measurement on receivers for television broadcast transmissions-Part 6：Measurements under conditions different from broadcast signal standards)

　　IEC 60268-7：1996 聲系統設備 第7部分：頭戴耳機測量方法(Sound system equipment-Part 7：Headphones and earphones)

　　IEC 60268-11：1987 聲系統設備 第11部分：聲系統設備互連用連接器的應用(Sound system equipment-Part 11：Application of connectors for the interconnection of sound system components)

　　IEC 60268-12：1987 廣播及類似聲系統用連接器的應用(Sound system equipment-Part 12：Application of connectors for broadcast and similar use)

　　ISO/IEC 62382-9：1995 信息技術詞匯 第9部分：數據通信(Information technology vocabulary-Part 9：Data communication)

　　IEC 60807-9：1993頻率低于3MHz的矩形連接器 第9部分：環形電視連接器(Rectangular connectors for frequencies below 3MHz-Part 9：Detail specification for a range of peritelevision conectors)

　　IEC 60958：1989 數字音頻接口((所有部分)Digital audio interface)

　　ITU-R BT.470-4：1995 電視系統(Television systems)

2 一般條件和定義

　　2.1 一般條件

　　除非另作說明，所有電壓為均方根值。

　　除非另作說明，音頻電路阻抗在20Hz～20kHz頻率范圍內有效。

　　2.2 術語和定義

　　下列術語和定義適用于本文件。

　　2.2.1

　　亮度信號 luminance signal

　　用于表征電視圖像單元亮度的一種電信號。

　　[IEV 723-05-570]

　　2.2.2

　　色度信號 chrominance signal

　　協助亮度信號傳達色彩信息的一種電信號。該信號實際是由兩部分合成的。

　　[IEV 723-05-570]

　　2.2.3

　　Y"信號 Y"signal

　　VBS信號 VBS signal

　　Y"信號是以下信號的合成信號：

　　——亮度信號;

　　——消隱和同步信號。

　　注：Y"信號等同于沒有C"信號的合成視頻信號(CVBS信號)。

　　2.2.4

　　色度信號 colour signal

　　C"信號 C"signal

　　含有色同步信號并調制到載波上的色度信號。

　　2.2.5

　　消隱信號 blanking signal

　　用于控制在掃描周期的特定部分(如回掃期間)抑制圖像信息的信號。

　　[IEV 723-05-37]

　　2.2.6

　　同步信號 synchronizing signal

　　用于確定發射和接收時掃描進程時間的信號。

　　[IEV 723-05-37]

　　2.2.7

　　復合視頻信號 composite video signal

　　復合視頻消隱同步(CVBS)信號 composite video blanking synchronization or CVBS signal

　　復合視頻信號由下列信號組成：

　　——亮度信號;

　　——色彩信號;

　　——消隱和同步信號。

　　2.2.8

　　接口 interface

　　兩個設備共用的邊界，由功能特性、一般物理連接特性、信號特性和其他適當?shù)奶匦詻Q定。

　　[GB/T 5271.9-2001]

　　2.2.9

　　小輸出電壓 minimum output voltage

　　在某設備的額定負載阻抗上測得的電壓，它與信噪比限定的小輸入信號有關。

　　2.2.10

　　大輸出電壓 maximum output voltage

　　在某設備的額定負載阻抗上測得的電壓，它與非線性限定的大輸入信號有關。

　　2.2.11

　　額定源阻抗 rated source impedance

　　由制造商規定的、給設備提供信號的信號源的內阻抗。除非另外說明，額定源阻抗假定為恒定純阻。

　　注1：實際上，制造商也可以給出其認為可以容忍的源阻抗的范圍。

　　注2：倘若規定了額定(失真限制的)輸出電壓和/或功率，也可以規定與之相應的多個額定源阻抗值或額定源阻抗值的范圍。

　　2.2.12

　　輸入阻抗 input impedance

　　在設備輸入端和相應的回路端之間測量得到的阻抗。

　　2.2.13

　　額定源電動勢 rated source e.m.f.

　　由制造商規定的，當與額定源阻抗串聯到輸入端時，各控制器置于適當位置，在額定負載上能給出額定失真限制的輸出電壓的電動勢。

　　2.2.14

　　額定輸出電壓對應的小源電動勢 minimum source e.m.f. for rated output voltage

　　當與額定源阻抗串聯到輸入端時，在音量控制器置于大增益設置、音調控制器置于額定條件規定的位置，在額定負載上能給出額定失真限制的輸出電壓的電動勢。

　　2.2.15

　　額定負載阻抗 rated load impedance

　　由制造商確定的，測量時連接的輸出端的阻抗。除非制造商有其他特殊說明，額定負載阻抗應假定為恒定純阻。

　　注：倘若規定了額定(失真限制的)輸出電壓和/或功率，也可以規定與之相應的多個額定負載阻抗值或額定負載阻抗值的范圍。

　　2.2.16

　　輸出源阻抗 output source impedance

　　規定條件下在輸出端和其相應的回路端之間測得的內阻抗。

　　2.2.17

　　額定輸出電壓 rated output voltage

　　由制造商確定的，在設備的額定負載阻抗上測得的電壓。

　　2.2.18

　　過載源電動勢 overload souree e.m.f.

　　設備在額定條件下、音量控制器置于適當位置時，能夠在不超出額定總諧波失真條件下，提供比額定失真限制的輸出電壓低10dB的輸出電壓的大源電動勢。

3 電源

　　3.1 交流電源電壓和頻率

　　交流電源電壓和頻率見IEC 60038：2002。

　　對于特殊用途，例如船載和機載，采用其他電壓和/或頻率及其允差，須經制造商與用戶協商同意。

　　3.2 直流電源電壓

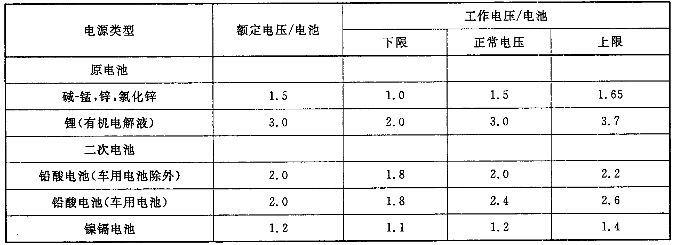

　　直流電源電壓和允差在表1中給出。在給出的限電壓下，設備應能工作，但是不需要滿足全部指標。

　　表1 直流電源電壓和允差 單位為伏特

　　3.3 傳聲器饋電電源

　　見7.3、7.4和7.5

4 互連

　　4.1 連接

　　信號電纜應具有合適的電性能，以允許信號在系統各部分之間傳遞而沒有不可接受的損耗。

　　注：不可接受的損耗程度取決于系統的規范和其他標準(如那些考慮了電磁兼容性的)要求。

　　4.1.1 電纜特性

　　必須考慮下列電纜特性。

　　4.1.1.1 導線電阻

　　與揚聲器連接時導線的電阻小于負載阻抗的百分之一通常是可以接受的。在其他應用情況下，小于負載阻抗值的十分之一是可以接受的。

　　注：因此可能要求長電纜導線的橫截面積比短電纜的大。

　　4.1.1.2 絕緣阻抗

　　50MΩ的絕緣阻抗通常是可以接受的。

　　4.1.1.3 導線的電感

　　這通常僅對于非常長的電纜是重要的。

　　由于可接受值的變化范圍很大，難以給出一般性指導。在沒有特殊要求的情況下，感抗不應超過負載在高工作頻率時的負載阻抗的三分之一。

　　注1：絕緣單芯導線(此類用途的電纜通常具有典型的長度/直徑比)的電感大約為2μH/m.

　　注2：該要求可確保在高工作頻率時衰減約小于1dB。

　　4.1.1.4 導線間的電容

　　由于可接受值的變化范圍很大，難以給出一般性指導。對于傳輸不同音頻信號的導線，在沒有特殊要求的情況下，其容抗應超過在高工作頻率時的負載阻抗的1000倍。

　　注：該要求可確保當兩個導線傳輸?shù)男盘柎笮∠嘟鼤r其相對串音約為-60dB。

　　4.1.1.5 由導線到屏蔽層的電容

　　由于可接受值的變化范圍很大，難以給出一般性指導。在沒有特殊要求的情況下，其容抗應超過在高工作頻率下源阻抗值的3倍。

　　注：該要求確保在高工作頻率的衰減約小于1dB。

　　4.1.1.6 特性阻抗

　　這通常僅對高頻信號(如IEC 60958所對應的數字信號)來說是重要的。

　　4.1.1.7 屏蔽層的連續性

　　在某些應用場合，屏蔽層必須接至電纜兩端的連接器上。在其他場合(如回路電流)，屏蔽層只需連接到電纜的一端。電纜和連接器組合好應標明應用于哪種特殊情況。

　　信號電纜和連接器的屏蔽層不應當用作預防偶然的電脈沖的安全接地防護手段。

　　4.1.1.8 屏蔽層的有效性

　　使用屏蔽層是為了降低電磁干擾所產生的有害的影響。比如：

　　a) 降低同一電纜不同導線之間的串音;

　　b) 降低來自電纜的有害信號的發射;

　　c) 保持經電纜輸入的外部信號的抗擾度。

　　注：這些特性是相關的，僅在一個方面有良好的性能并不能保證在另一個方面也有良好的性能。

　　4.2 導線

　　系統內使用的導線，應按照1.2給出的引用標準。

5 標志和標志用符號

　　5.1 標志

　　終端和控制器的標志應充分地給出關于其功能、特性和性的信息。

　　標志必須配合用戶手冊所給的信息使用戶可以足夠地調整控制器并確定其位置。

　　5.2 標志用符號

　　標志用符號宜由字符、符號、數字和顏色等上可以理解的記號組成。按照IEC 60027，GB/T 5465.2-2000，CB/T 4728和GB 17285-2009。

　　沒有包含于上述標準中的標志用符號必須在用戶手冊上詳細說明。

6 電配接值

　　6.1 一般用途的輸入/輸出

　　在設備的設計中為了保持大的使用靈活性及兼容性，所有一般用途的設備的輸入和源設備的輸出應具有相同的規范，即稱為“一般用途的輸入/輸出”。

　　為了簡化操作，制造商可以有選擇志出一部分或全部用途的輸入/輸出，例如標志出調諧器、磁帶錄音機或輔助輸入的音頻信號的一般用途輸入/輸出，但所有這些輸入/輸出的特性應完全一致。
