　　1范圍

　　本標準規定了由一個或多個揚聲器單元以及功率放大器等有源器件和箱體組成的、滿足演出場所使用要求的揚聲器系統的主要性能的測試方法。

　　其他場所使用的有源揚聲器系統可參照執行。

　　2規范性引用文件

　　下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

　　GB/T3241—2010倍頻程和分?jǐn)?shù)倍頻程濾波器

　　GB/T3785.1—2010電聲學聲級計第1部分：規范

　　GB/T6278—1986模擬節目信號

　　GB/T7313—1987高保真揚聲器系統最低性能要求及測量方法

　　GB8898—2011音頻、視頻及類似電子設備安全要求

　　GB/T12060.2—2011聲系統設備第2部分：一般術語解釋和計算方法

　　GB/T12060.3—2011聲系統設備第3部分：聲頻放大器測量方法

　　GB/T12060.5—2011聲系統設備第5部分：揚聲器主要性能測試方法

　　GB/T12060.13—2011聲系統設備第13部分：揚聲器聽音試驗

　　GB/T14197—1993聲系統設備互連的優選配接值

　　GB/T20441.4—2006測量傳聲器第4部分：工作標準傳聲器規范

　　3術語和定義

　　下列術語和定義適用于本文件。

　　3.1

　　短期最大聲壓級shorttermmaximumSPL

　　有源揚聲器系統在不產生永久性損壞且在額定頻率范圍內，輸入規定的猝發聲信號，系統聲壓級輸出的增量在等于輸入增量50%時的聲壓級。

　　3.2

　　最大聲壓級maximumSPL

　　有源揚聲器系統在不產生永久性損壞且在規定的失真限定值的情況下輸出的最大聲壓級。

　　3.3

　　WH/T58—2013

　　累積頻率響應cumulativefrequencyresponse

　　用來表示有源揚聲器系統的輸入信號停止后，在不同頻率點的輸出聲壓隨時間衰減的特性。

　　注：一般用累積頻率響應曲線來表示。累積頻率響應曲線是一種三維圖表，水平軸(X)表示頻率，垂直軸(Y)表示聲壓，豎軸(Z)表示時間。

　　3.4

　　過載源電動勢overloadsourcee.m.f

　　音量控制器置于適當位置，使輸出聲壓級比規定信號的輸出聲壓級低10dB而失真不超過額定總諧波失真值的最大源電動勢。

　　3.5

　　固有噪聲級inherentnoiselevel

　　由有源揚聲器系統內部產生的噪聲所引起的輸出噪聲級。由A計權評價。

　　4測試條件

　　4.1正常氣候條件

　　環境溫度：15℃~35℃

　　相對濕度：45%～75%

　　氣壓：86kPa～106kPa

　　4.2仲裁氣候條件

　　環境溫度：20℃±1℃

　　相對濕度：63%～67%

　　氣壓：86kPa～106kPa

　　4.3聲學環境

　　4.3.1自由場條件

　　系指近似聲學自由空間條件(例如消聲室),在此空間中，從點聲源到距離r處的聲壓應按1/r的規律衰減，其偏差不超過±10%。

　　自由場條件應該覆蓋整個測量的頻率范圍。

　　4.3.2環境噪聲

　　環境噪聲至少低于被測信號聲壓級10dB。

　　5正常工作條件

　　5.1下列參數和條件應由制造者規定：其中正常的測量條件中的某些參數應由有關文件給出。這些參數本身并不進行測量，但它們是測量其他性能的基礎。

　　——額定電源電壓

　　——輸入阻抗

　　——最大消耗功率

　　-—最小源電動勢

　　——額定頻率范圍

　　——測試距離

　　——參考面

　　———參考點

　　——參考軸

　　——指向性角度

　　5.2對于帶有可調衰減器或者音調調節器的有源揚聲器系統，測試時，應將衰減器或者音調調節器置于以下位置：

　　——頻率響應平直位置;

　　——或衰減最小位置;

　　——或制造商規定的位置。

　　6測試信號

　　6.1正弦信號

　　饋給有源揚聲器系統輸入的正弦電壓應該在所測量的頻率上保持恒定。

　　6.2寬帶噪聲信號

　　按照GB/T12060.5—2011中4.3的規定執行。

　　6.3猝發聲信號

　　本標準所用的猝發聲信號是每單位帶寬具有恒定功率譜密度的短持續時間的脈沖，其帶寬至少應包括所測量的頻率范圍。

　　6.4模擬節目信號

　　應符合GB/T6278—1986的規定。

　　6.5音樂信號源

　　是根據有源揚聲器系統實際使用的多種音樂節目信號組合。音樂信號源由制造商提供。

　　7聲、電測量系統總誤差

　　在規定的頻率范圍內，聲測量系統總誤差在±2.0dB。電測量系統總誤差在±5%

　　8主要測試儀器及要求

　　8.1總則

　　本標準不排除使用達到同等精度的其他儀器或測量分析軟件。

　　8.2聲頻信號發生器

　　按照GB/T7313—1987中2.1的規定。

　　8.3白噪聲信號發生器

　　按照GB/T7313—1987中2.2的規定。

　　8.4測量傳聲器

　　按照GB/T7313—1987中2.7的規定。

　　8.5測量放大器

　　按照GB/T7313—1987中2.5的規定。

　　8.6有效值電壓表

　　按照GB/T7313—1987中2.6的規定。

　　8.7電平記錄儀

　　按照GB/T7313—1987中2.8的規定。

　　8.8帶通濾波器(寬帶)

　　按照GB/T7313—1987中2.10的規定。

　　8.9帶通濾波器(窄帶)

　　濾波器的特性應符合GB/T3241—2010中的規定。

　　8.10失真儀

　　應選用在使用頻率范圍內，諧波失真的測量誤差在±10%以內的產品。

　　9電聲性能

　　9.1聽音檢驗

　　9.1.1特性解釋

　　饋給被測有源揚聲器系統一個信號以確定其正常工作。

　　9.1.2測試方法

　　按圖1接線，有源揚聲器系統用規定的正弦信號，在上述的測試條件下，使輸入到有源揚聲器系統的信號電壓比額定最小源電動勢小10dB。

　　其他數字音源系統由產品標準規定。

　　測試頻率范圍由制造商規定，掃頻速度為2s/次～3s/次。將有源揚聲器系統的音量旋鈕調節到最小位置，音調調節旋鈕置于中間的位置，打開有源揚聲器系統的電源，音量旋鈕逐步調節到最大音量位置。聽音次數不應超過5次，對于可疑頻率范圍，可以采用手動掃描方式進行確認。聽音時，揚聲器系統周圍0.5m范圍內應無反射物。聽音距離一般不少于0.3m或由產品標準規定。

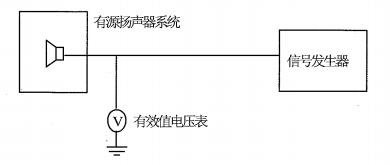

圖1聽音檢測接線圖

　　9.2頻率響應

　　9.2.1特性解釋

　　相同于GB/T12060.5—2011中21.1.1的解釋。

　　9.2.2測試方法

　　在額定工作條件，采用上述的測試設備，記錄測試時的溫度、濕度，按圖2接線，依據有源揚聲器系統的最小源電動勢，輸入規定的電壓，在參考軸上測得的作為頻率函數的聲壓級。

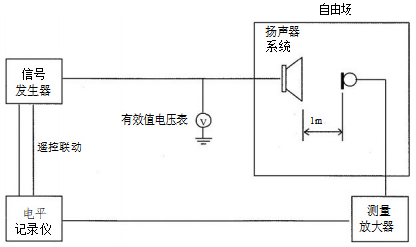

　圖2有源揚聲器系統的頻率響應測試接線圖

　　9.3額定頻率范圍

　　9.3.1特性解釋

　　相同于GB/T12060.5—2011中19.1的解釋。

　　9.3.2測試方法

　　相同于9.2.2的測試方法。

　　9.4指向性頻率響應

　　9.4.1特性解釋

　　在規定角度上的頻率響應。

　　9.4.2測試方法

　　按圖2接線，在額定工作條件，依據9.2.2的方法。并將有源揚聲器系統偏離規定的角度進行頻率響應測試。

　　指向性頻率響應包含水平指向性頻率響應和垂直指向性頻率響應。

　　9.5總諧波失真

　　9.5.1特性解釋

　　相同于GB/T12060.5—2011中24.1.1的解釋。

　　9.5.2測試方法

　　在額定工作條件下，采用上述的測試設備，按照圖3接線，記錄測試時的溫度、濕度，饋給有源揚聲器系統規定輸出聲壓級的正弦信號電壓，其頻率由額定頻率下限遞增到額定頻率上限，最高不超過5000Hz,繪出各個頻率點的總失真曲線。

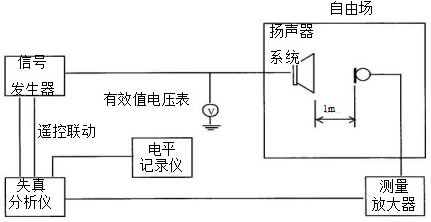

　　圖3有源揚聲器系統的總諧波失真測試

　　9.6短期最大聲壓級測試

　　在額定工作條件下，按照圖2接線，將信號改用猝發信號，測試傳聲器與有源揚聲器系統的距離要求是：單個揚聲器單元的參考點與測試傳聲器距離為1m;多個揚聲器單元的參考點與測試傳聲器距離為2m。測試傳聲器高度應對準參考點，參考點不明時，應對準高音中心。將有源揚聲器系統的音量電位器置于最大位置，調節噪聲信號源輸出信號的大小。輸入1/8倍的最小源電動勢的電壓開始測試頻率響應曲線并記錄。輸入信號每次增加3dB的增量，當輸入信號的增量為3dB,聲壓級不再相應上升3dB,且只達到輸入增量的50%時，輸出的聲壓級為短期最大聲壓級。

　　9.7最大聲壓級測試

　　9.7.1測試條件

　　測試時不能產生保護現象。產品說明有規定的其誤差不超過2dB,沒有規定的按照如下要求進行確認。在0.707V的最小源電動勢的時候：

　　1)低頻100Hz或制造商規定的頻率，總諧波失真不大于10%;

　　2)中頻1kHz,總諧波失真不大于3%;

　　3)高頻4kHz以上，總諧波失真不大于5%;

　　9.7.2測試方法

　　在額定工作條件下，按照圖3接線，進行測試。先輸入1/8倍的最小源電動勢的信號電壓開始測試頻率響應曲線并記錄。在此信號電壓的情況下測試規定頻率范圍內總諧波失真，同時將總諧波失真曲線的聲壓級與頻率響應曲線的聲壓級進行比較，直到失真到達規定的要求時，此時的頻率響應曲線中各個頻點的聲壓級就是最大聲壓級。

　　9.8累積頻響曲線測試

　　用計算機測量系統進行測試。以自由場為標準測試場所，測量傳聲器與有源揚聲器系統的距離要求是：單個揚聲器單元的參考點與測試傳聲器距離為1m;多個揚聲器單元的參考點與測試傳聲器距離為2m。測試傳聲器高度應對準參考點，參考點不明時，應對準高音中心。

　　在正常工作條件下，記錄測試時的溫度、濕度，然后進行測試。

　　對比檢查不同頻率衰減20dB的時間誤差。

　　9.9短期最大輸入信號電壓

　　9.9.1特性解釋

　　有源揚聲器系統在不產生永久損壞的情況下，短時間內能夠承受的最大的輸入信號電壓。

　　9.9.2測試方法

　　在額定工作條件下，按照圖2連接，模擬節目信號輸入，音量電位器置最大位置，信號持續1s,停頓60s,重復60次。有源揚聲器系統不產生永久性的熱損壞和機械損壞，此時饋入的源電動勢值為短期最大輸入電壓。

　　試驗完成后需要在試驗環境中或相當于試驗環境放置24h后，按9.1規定的方法檢查判斷是否產生永久性損壞。

　　9.10長期最大輸入電壓

　　9.10.1特性解釋

　　有源揚聲器系統在不產生永久的熱損壞和機械損壞的情況下，長時間內能夠承受的最大的輸入電壓。

　　9.10.2測試方法

　　在額定工作條件下，按照圖2連接，模擬節目信號輸入，音量電位器置最大位置，信號持續1min停頓2min,重復10次，有源揚聲器系統不產生永久性熱損壞和機械損壞，此時饋入的源電動勢值為長期最大輸入電壓。

　　試驗完成后需要在試驗環境中或相當于試驗環境放置24h后用9.1規定的方法檢查判斷是否產生永久性損壞。

　　9.11過載源電動勢

　　9.11.1測試方法

　　在額定工作條件下，按照圖3連接。

　　1)在額定工作條件下輸入源電動勢為500mv,1000Hz的正弦信號，音量電位器開至最大，在自由場中距離為1m處測量產生的聲壓級L,并記錄總諧波失真值THD:。

　　2)調整音量電位器，使輸出聲壓級比L低10dB,此時聲壓級記為L?。

　　3)逐漸增加源電動勢，同時減小音量電位器，使輸出聲壓級與L相同，并測量總諧波失真值THD?,使其等于THD?時為止。

　　4)此時的輸入電壓即為過載源電動勢Eo。

　　9.12固有噪聲級

　　9.12.1測試方法

　　在額定工作條件下，去掉所有的信號源，并將所有的輸入端短接，音量電位器置于最大，有音調控制的應將音調控制置于平直位置。在自由場中距離揚聲器系統參考軸上距參考點1m處測量的A計權聲壓級。

　　10有源揚聲器系統正常工作條件下的溫升

　　10.1特性解釋

　　在規定的頻率范圍內饋給有源揚聲器系統√2/4倍的最小源電動勢寬帶噪聲功率信號，工作4h后，

　　其系統各表面產生的溫升。

　　10.2測試條件

　　將有源揚聲器系統放置在室內，且前后1m內不應有遮擋物。

　　10.3測試方法

　　在額定工作條件下，采用上述的測試設備，按照圖4接線，記錄測試時的溫度、濕度，調節噪聲發生器，選擇粉紅噪聲，峰值因數為1.8～2.2;調節帶通濾波器，使輸入電平為有源揚聲器系統√2/4倍的最小源電動勢，工作4h并達到穩定狀態時的溫升。溫升值應符合GB8898—2011中7.1.1～7.1.5的規定。

　　注：測試時必須是有源揚聲器系統整體測試，不得破壞整個系統或單獨使用系統中的某一單元進行測試。

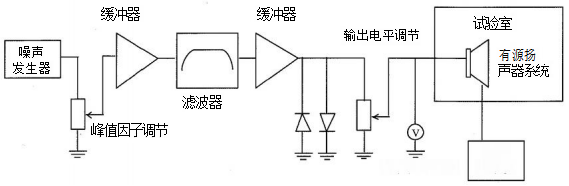

　　圖4有源揚聲器系統溫升試驗接線圖

　　11動態功率

　　11.1特性解釋

　　饋給符合有源揚聲器系統規定頻帶范圍的最小源電動勢電平的模擬節目信號源，調整有源揚聲器系統的音量電位器，有源揚聲器系統所消耗的最大功率。

　　11.2測試條件

　　有源揚聲器系統放置在試驗室內，前面1m不能有遮擋物。

　　11.3測試方法

　　在額定工作條件下，采用上述的測試設備，按照圖5接線，記錄測試時的環境溫度、濕度，調節噪聲發生器，選擇粉紅噪聲，峰值因數為1.8～2.2;調節帶通濾波器，輸入信號電平滿足最小源電動勢要求，調整有源揚聲器系統的音量電位器，從最小到最大位置的過程中，最大的消耗功率作為動態功率標示。

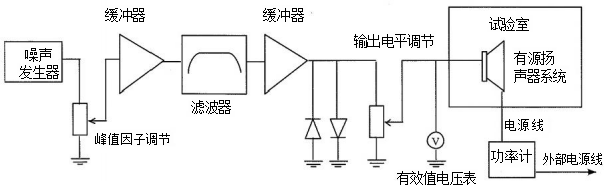

　　圖5有源揚聲器系統動態功率測試接線圖

　　12連續工作測試

　　12.1特性解釋

　　有源揚聲器系統使用規定的音樂信號源連續工作8h的測試。該測試過程允許出現保護現象，但不能出現溫升超標和其他故障。

　　12.2測試條件

　　有源揚聲器系統放置在試驗室內，前面1m不能有遮擋物。

　　12.3測試方法

　　在額定工作條件下，記錄測試時的溫度、濕度，用音樂信號源，根據有源揚聲器系統的有效頻率范圍加帶通濾波器，有源揚聲器系統音量電位器置于最大位置，調整輸入電壓，保證其過載或壓限指示燈處于閃爍狀態。連續工作8h,允許出現保護現象，但不能出現故障和溫升超標。

　　溫升值應符合GB8898—2011中7.1.1～7.1.5的規定。
