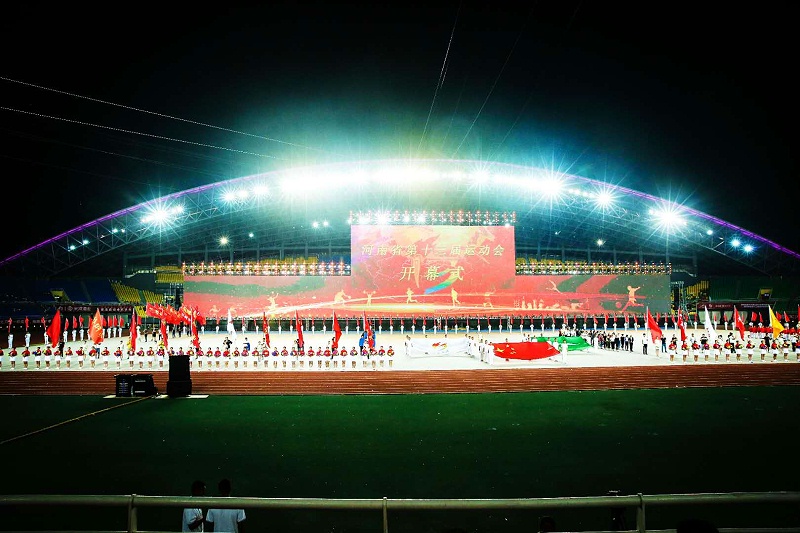

今天給大家分享有關大型露天體育場音響擴聲系統設計方面的經驗。卓邦是河南第十三屆運動會開幕式體育場指定的音響設備承包商，在該體育場進行的初始音響設備調試。將用于運動會開幕式的音響系統與固定的音響系統結合起來。河南第十三屆運動會開幕式將有 30 000名觀眾在體育場現場觀看。

在河南第十三屆運動會開幕式之際，我認為這個將臨時的音響系統和固定設備相結合的案例會引起很多人的興趣。這項研究只是涉及到音箱和陣列的布置和使用。

模擬和數字信號的流程和分配、體育場調音前的控制、舞臺監督調音控制，監控系統、傳聲器和D.I.、射頻管理、通訊、電源分配、信號分解與信號饋送去廣播和錄音等，這是一些與具體環境條件更為有關的因素，應用于運動會開幕式的總體系統設計中。

一、大型露天體育場

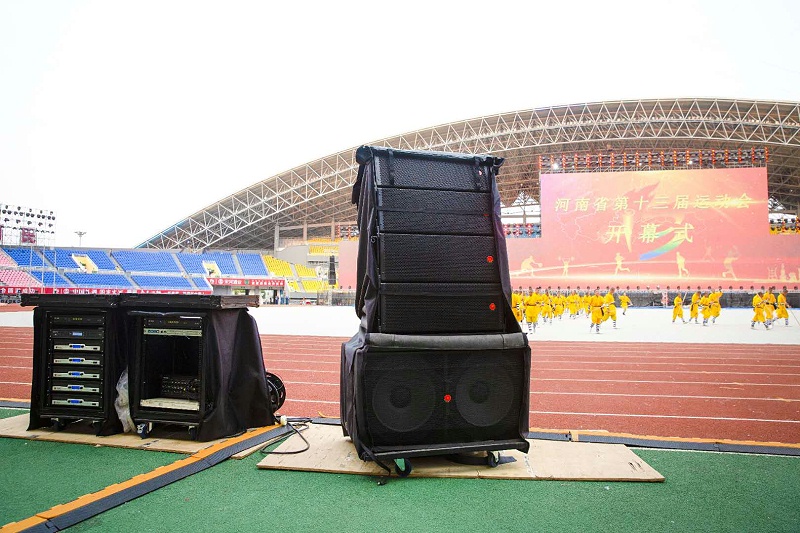

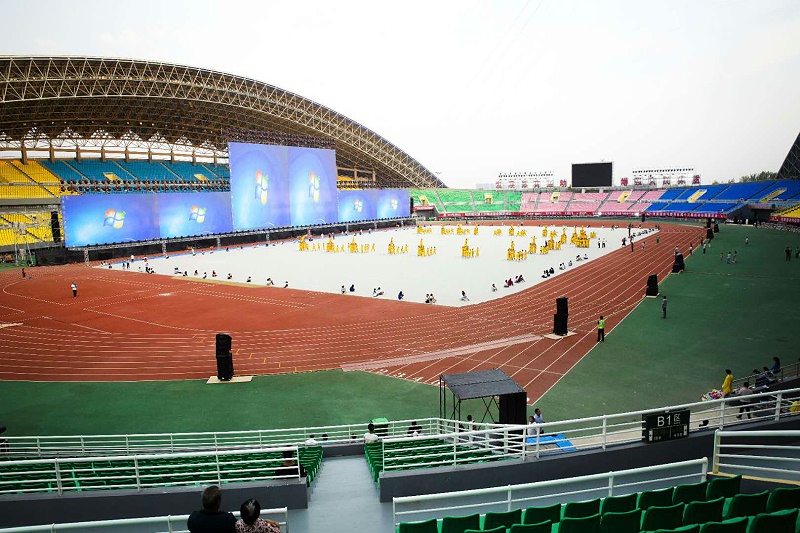

體育場位于體育館南側，由主體育場、室外田徑訓練場、綜合訓練館、培訓、健身公園等組成。 體育場占地 300余畝，擁有3.1萬個固定座位。體育場音響擴聲由卓邦PRS音響助力打造，采用了Vshow系列、BL系列和Komodo系列，主擴聲系統由 16只 BL線陣+4只雙18寸的音，臺唇音響采用4組Vshow2+1音響，Vshow110+Vshow118Ba，舞臺返聽采用Komodo15a有源音箱，監聽音箱也采用 Komodo音箱來覆蓋巨大的體育場，使用多陣列分布遍及體育場來獲得佳的效果，并與已經安裝的音響系統結合起來，意味著均勻一致地分布的聲音能被在場的全體聽眾聽到。

二、測試

測試在2018年9月進行，這些測試的目的是要確定下面的問題：

(1)與體育場相關的任何聲學的問題以及提出解決方案;

(2)檢驗進行臨時性音樂會系統的系統設計所需要的設備數量;

(3)性體育場系統可以供音樂會或者與臨時性音樂會系統結合起來的樂隊使用的范圍。

該體育場位于市郊東北角的沙穎河北岸，市體育院內。由于受到噪聲產生的時間限制，以及進行這些測試的經費預算的限制，這就決定要安排好時間進行試聽。在進行這些初始測試時，并沒有使用分析或測量儀器，也沒有產生統計數據。

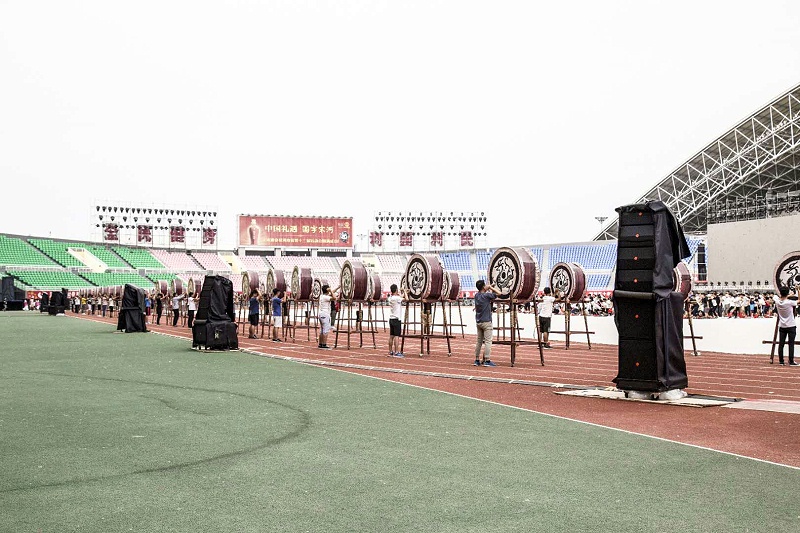

在這些測試中使用了兩種類型的線性陣列揚聲器系統。該陣列置于獨立式桅桿上，放在適當?shù)奈恢脕砟M端點演出(表演沿著體育場縱向方向進行)和側邊演出(表演跨越場地的一側長邊)。

三、聲學問題

在體育場內有很多反射的表面，“供媒體用的豪華看臺”具有大型反射玻璃波陣面。這些玻璃看起來并不像是經過處理的或者做成角度以有助于聲音傳播。

在“末端看臺”(end stand)內有大型的視頻屏幕/計分板，它表面朝向舞臺的位置。對于“端點”的音樂會構造，該看臺總是位于體育場的同一端。“舞臺末端”的座位縮入到看臺內，是為了使舞臺建在水平面上而不是在有一定傾斜度的座位上方。

這些關鍵的因素，連同聽到的和獲得的更多有關對體育場系統的了解，已經在體育場系統的音響設計時加以考慮了。

四、擴聲

體育場擴聲系統基本上是供運動會，發表講話、入場/退場背景音樂、悅耳的廣告短信息、緊急通告等使用的。它是一個非常好的全音域系統，35°擴散，而且可以用于一些現場表演;如剛才提到的，它的均衡已用于語聲和輕音樂，或任何需要的場所，而不僅僅用于運動擴聲。

本系統可以整體用在環形(in-the-round，意指舞臺位于場地的)輕音樂演出，或者部分用來組合一個臨時場地系統，或者用于一場“端點”或“側邊”演出，用于開幕式演出。

在揚聲器群的軸向的和稍微偏離軸向的有效區域之間存在有一種音色的變化。在群之間的半程距離就達到其限值，尤其是對高頻。靜坐著的觀眾不會注意到這些音色的差異。這種差異是在參數范圍內的，因而他們會從心理聲學上調整，從而完成整體的聲音的混合。

由于在頂棚下面的低-中頻增長，而在上層環形的頂部則會降低高頻，在頂部十到十二排的座位與上層環形的中間部分比較則清晰度稍差，看起來像是我們進行調試期間由于體育場系統過激勵所致。

體育場擴聲系統音箱的取向是由頂棚散射出，由固定的位置散布到座位區域，就好像是由在場地處的一個虛擬的點聲源播送一樣。當為了端點演出應用而加上延時時，不可以采取重新排列音箱的分組來補償所需要的聲源方向，這會造成三角剖分問題。

對于體育場的臨時性音樂會系統的音響設計，要注意考慮這些關鍵的事情。

五、設計

大多數問題是由于在所應用的線性陣列設計中提到的強反射面引起的。

預測軟件用于陣列的定位以及決定在每一陣列中的每一個音箱之間的角度。

六、目的

體育場擴聲系統劃分成兩個部分。主PA和延遲系統覆蓋賽場區域以及剛好位于豪華看臺、視頻屏幕/計分板和上部環形坐席下面的區域。

輔助擴聲和延遲系統僅覆蓋頂部環形坐席，理論上聲音應當從體育場頂棚建筑的某個高度擴出，全部陣列都朝向觀眾，同時完全避免了激勵頂棚。

縮小的延遲陣列來覆蓋視頻屏幕/計分板上面朝向舞臺的較上層的環形坐席。不過幾乎在所有的情況下，利用體育場揚聲器系統來覆蓋這個區域已經足夠。

試圖覆蓋體育場的兩個長邊的上部環形坐席的結果并不讓人滿意，因此我們決定針對這種應用選用已經安裝的揚聲器。

在環形坐席中位置高的座位要和賽場是一致的。為了讓處于較低位置的陣列覆蓋到這些座位會產生很多問題，因此我們取消了所選擇的已吊裝的和已向上提升的線性陣列。

假如輔助擴聲不能從長邊看臺上擴出，那么在這個層面上使用體育場擴聲系統能更好地為這類賽事覆蓋到離賽場水平面較高的層面的坐席。

七、體育場擴聲系統結合

不管體育場擴聲并不是在理想的排列方向上來完成一場端點表演的這一事實，如果巡回演出的只是覆蓋賽場和較低的兩圈(座位)，則當使用體育場擴聲來為較高層的一圈(座位)進行測試的時候所得到的結果是完全可以接受的，并且提供了一種更好的解決方法，而不是嘗試使用巡回演出的來覆蓋頂部的一圈 (座位)，以及由于沒有足夠的布置高度而引起反射和回聲而破壞了大部分聽眾區域內的效果。對于距離在賽場的構架47米處的PA，為了獲得新要求的布置高度，將需要構架具有很大的基底面積而減少了聽眾的容量。大多數引入來的演出將不會準備為如此的構架付費或者接受更低的賽場容量。

因為兩種系統——體育場擴聲和上部環形(upper ring)體育場系統，在同一覆蓋區域幾乎可以被認為是互不影響的，在不考慮低頻成分的情況下，延時問題并不很明顯。

在體育場系統上的每一只音箱都有自己的放大通道和用來控制交迭、時間延遲、均衡等的數字信號處理器。通過在體育場內的音響控制室的900×900矩陣就可以遠距離地實現這些控制操作。來自賽場上供音樂會用的表演混合控制臺的輸出信號將可以由在賽場和坐席之間的矮墻上所安裝的場邊連接器來發送到體育場系統。這種控制的靈活性將允許體育場系統在與臨時系統混合時優先選用來覆蓋較高層的座位排。但是，必須允許有足夠的時間來做這項工作，尤其是對于次的表演，可以利用它來把對體育場系統的全部的設定存儲起來。對延遲時間和均衡補償?shù)哪承┕ぷ魇窃谶M行聲音測試的時候進行的，這對于在各組群之間的音調的變化以及在根本上減輕在頂棚下面所增強的低 -中頻方面都得到了。

承擔這種實踐對于他們新的和有聲望的大型露天體育場的演出而確定初始音響設計的出發點是非常有價值的。有關如何在大型露天體育場將固定安裝的擴聲系統和用于運動會開幕式的音響系統相結合的思路方面的一些啟示。當然，每一種情況都有所不同，解決方案也有所差異。
