介紹南通大劇院1600座歌劇廳聲學設計，包括聲學指標、設計過程、用材要求和測試結論，闡述南通大劇院歌劇廳擴聲系統設計及控制要點。

　　歌劇廳通常是城市文化生活的地標，筆者有幸在此設計領域工作多年，參與建造了一座座嶄新的歌劇廳。本文借助南通大劇院1 600座歌劇廳(以下簡稱：歌劇廳)，總結大劇院歌劇廳擴聲系統設計手法，以便為下一個新地標做的更好打下基礎。

　　一、功能定位

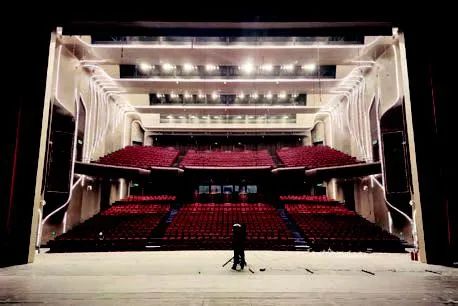

　　建筑聲學設計的基礎是廳堂的功能定位，歌劇廳容座1600座，主要承接國內高水平的大型歌劇、舞劇、大型綜藝晚會演出并兼顧交響樂、室內樂、合唱等演出和兩會的需要，具備承接演出團隊演出的基本功能和條件。歌劇廳內景見圖1、圖2。

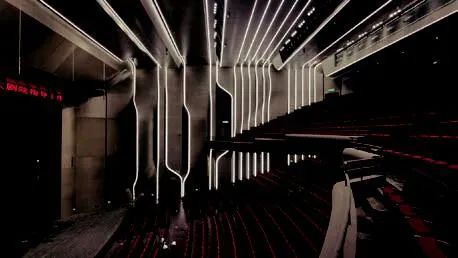

歌劇廳竣工照

　　二、主要建筑聲學技術指標

　　? 中頻滿場混響時間 RT：1.4 s～1.6 s

　　? 混響時間頻率特性：

　　低頻比重 BR：1.1～1.3;高頻混響比：0.8～1.0

　　? 早期衰變時間 EDT：1.5 s～1.9 s

　　? 音樂明晰度 C80,3 (空場)：1.0～3.0

　　? 中頻聲場力度 Gmid ：-1.0 dB～2.0 dB

　　? 低頻聲場力度 G125 ：-1.05 dB～2.3 dB

　　? 本底噪聲：NR 25曲線

　　? 每座容積：7 m 3 /座～9 m 3 /座

　　? 廳內任何位置上不得出現回聲、多重回聲、顫動回聲、聲聚焦和共振等聲學缺陷。

　　三、觀眾廳體量和體型分析

　　根據統計研究，音質效果的好壞與觀眾廳體量和體型關系密切，因此在音質計算前，首先對歌劇廳觀眾廳的體量和體型做了分析，并進行聲學優化。

　　3.1 觀眾廳體量分析

　　選取了功能定位接近、座位數接近、音質效果優秀的沈陽盛京大劇院(1800 座)和無錫大劇院(1600 座)進行了平剖面對比。同時計算歌劇廳的每座容積。

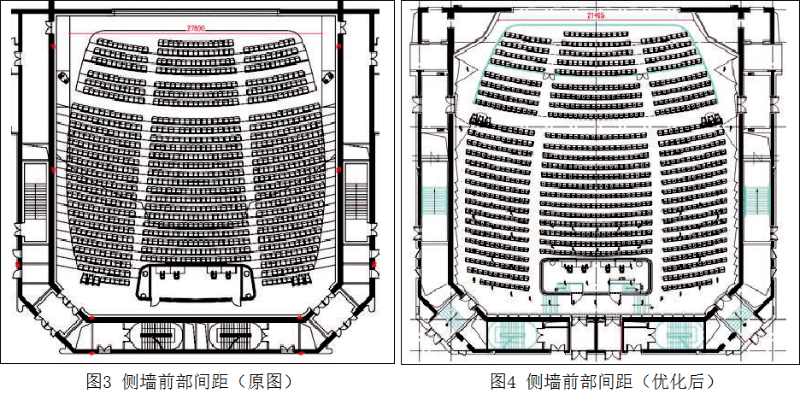

　　根據與成熟觀眾廳的平面和剖面的對比，發現本觀眾廳側墻前部間距略寬，這樣的話，初始時延間隙ITDG偏長，親切感稍低。因此聲學建議設置八字墻，有效縮小側墻前部間距，保證歌劇廳有良好的親切感。參見圖3和圖4。

　　觀眾廳的寬度和高度合適;每座容積8.8 m3/座，觀眾廳體積合適。

　　3.2 觀眾廳體型分析

　　觀眾廳墻面和頂面的造型都需進行嚴格、細致的聲學分析，采用二維和三維結合的手段，多次分析和優化室內造型的角度和形狀，終的觀眾廳具有均勻和完備的頂面和墻面反射聲，參見圖5和圖6。

圖5 歌劇廳二維聲線分析

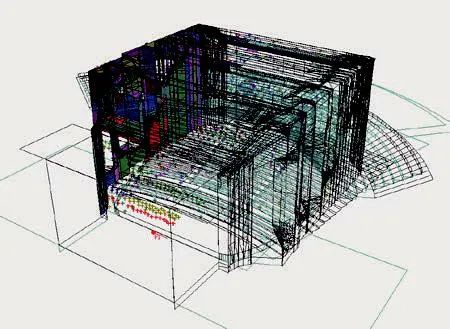

圖6 歌劇廳三維聲線分析

　　四、音質計算和各界面用材的聲學要求

　　4.1 音質計算和音質模擬

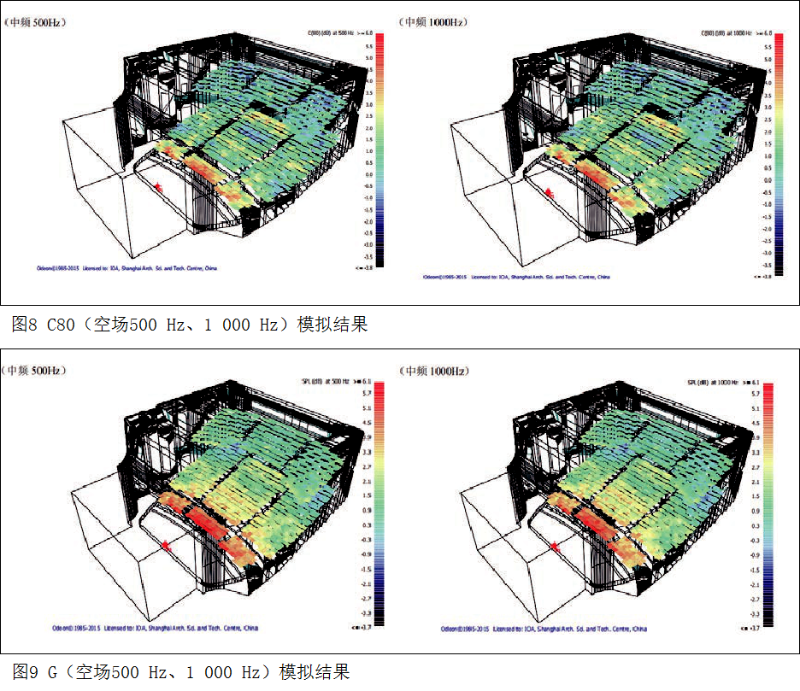

　　體量和體型分析優化后，對觀眾廳進行混響時間計算和Odeon計算機聲場模擬工作，確保用材都有明確的聲學要求;確保音質各項指標得以嚴格把控。Odeon模擬的部分結論參見圖7、圖8和圖9。

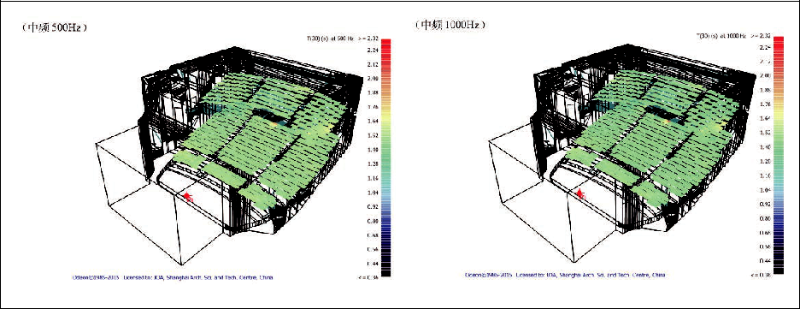

圖7 T30(滿場500 Hz、1 000 Hz)模擬結果

　　4.2 各界面用材的聲學要求

　　根據音質計算和Odeon音質模擬，觀眾廳用材聲學要求如下：除了座椅、各類開口(面光、耳光、音響)，頂面采用擴散措施，材料為面密度 50 kg/m2的GRG板;墻面采用擴散措施，材料為面密度40 kg/m2的GRG板;地面采用實貼木地板。舞臺墻面采用吸聲措施。室內圖中嚴格落實聲學顧問要求，這是音質成敗的關鍵。

　　五、隔聲和消聲控制

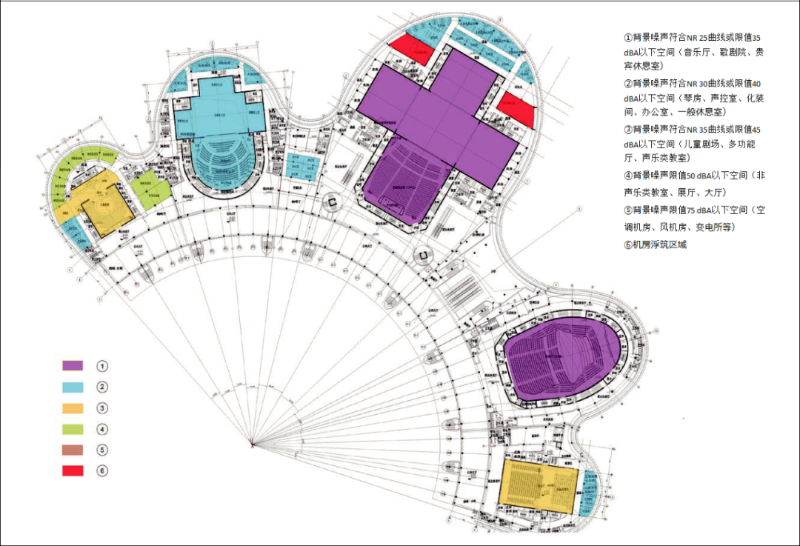

　　音質設計以外，聲學設計還有隔聲設計和消聲控制兩個重要部分。隔聲設計部分，歌劇廳的圍護構造的做法都經過聲學理論計算和經驗評估的，確保歌劇廳內外不會互相影響，隔聲控制圖參見圖10。

圖10 歌劇廳隔聲控制圖

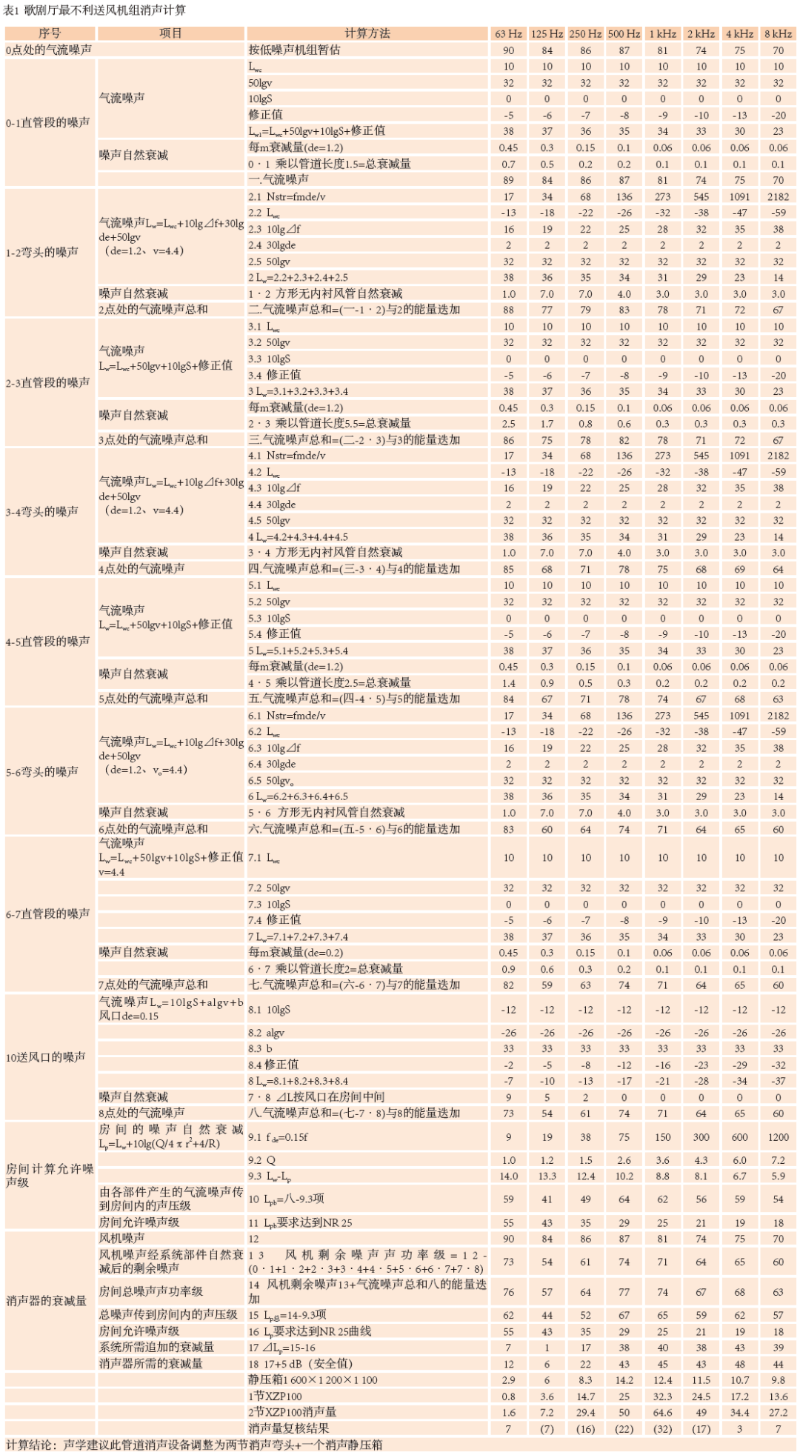

　　消聲控制部分，對不利機組進行消聲計算，在管道上添加消聲措施，嚴控機組噪聲過多地傳入歌劇廳，確保歌劇廳有一個安靜的環境。消聲計算示意參見表1。

　　六、聲學測試結論

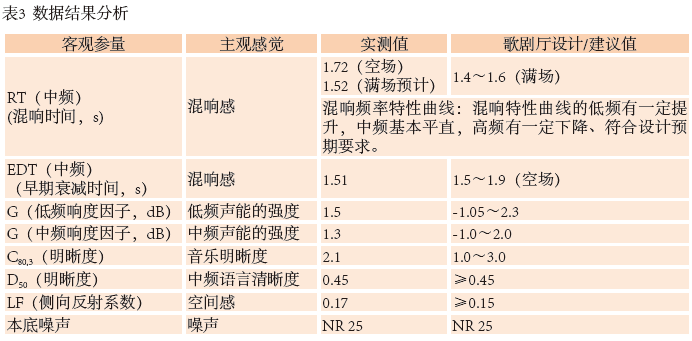

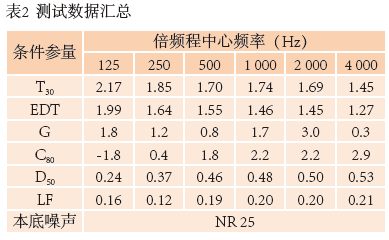

　　經過嚴格細致的設計把控和現場把控，竣工后，進行歌劇廳(空場)聲學檢測，終測試數據都在聲學目標范圍內，參見測試數據匯總表2、數據結果分析表3和圖11。

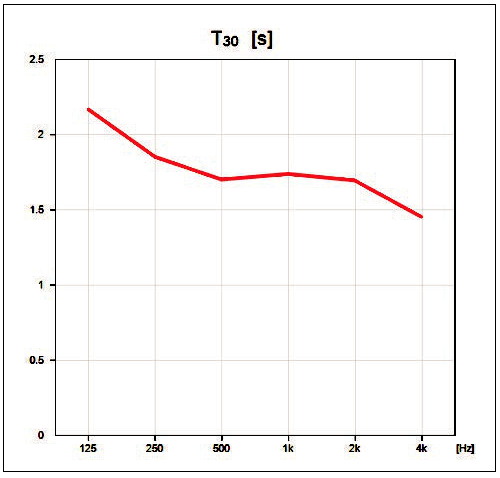

圖11 歌劇廳T30(觀眾廳)混響時間頻率特性曲線圖

　　此時此刻，南通大劇院的1600座歌劇廳已經竣工綻放，遠遠看去猶如紫瑯湖畔的一顆璀璨的文化明珠，熠熠生輝。此文通過對歌劇廳聲學設計的總結，為未來建設更多“聽得好”的歌劇劇場做好準備。

選自 《演藝科技》2022年第三期 夏 媛《南通大劇院歌劇廳聲學設計解析》。轉載：演藝科技傳媒。更多詳細內容請參閱《演藝科技》。
