音響操控技術與調音臺緊密相連，在實際工作中， 一旦活動 開始，幾乎所有的音控操作包括音量控制、聲音調節、信號切換等等，都是在調音臺上完成的。

對于初學者來說，面對調音臺的時候，看到調音臺上密密麻麻的旋鈕、開關和推子，往往一下子就懵圈了。

這個旋鈕是干什么的?那個開關是管什么的?完全沒有頭緒，無從下手。

因?yàn)橐艨丶夹g(shù)是一門專/業性很強的技術，很多內容不是靠日常生活中的常識就能理解的。

所以，在我們學習音響操控技術之前，我們需要先來了解一下我們下一步將要使用的操控工具：調音臺。

調音臺分模擬調音臺和數字調音臺，對于初學者來說，我們 先從基礎的地方入手，那就是需要先了解基本的模擬調音臺的各項功能和使用方法。

目前市場上模擬調音臺的品種很多，國產進口品牌都有，功能上也是大同小異。

接下來，我就以目前市場上比較常見的，各項功能配置相對 比較齊全的調音臺為例，來給大家講解模擬調音臺的各項功能配置和具體的用途。

我們通常說調音臺就說它是多少路的調音臺，所謂多少路，指的是調音臺有多少個輸入通道。

比如調音臺配備有8個單聲道輸入通道 (MONO) 和4個立體聲輸入通道 (Stereo/ST), 一個立體聲通道中有左右兩路 (L和R) 輸入，4個立體聲輸入通道就等于有8路輸入，加上前面的8個單聲道輸入，合計有16個輸入通道，通常就稱為16路調音臺。

如果調音臺有12個輸入通道，就叫12路調音臺。

如果有24個輸入通道，就叫24路調音臺。

下面開始逐一介紹調音臺各個組成部分的功能。

一、輸入通道部分

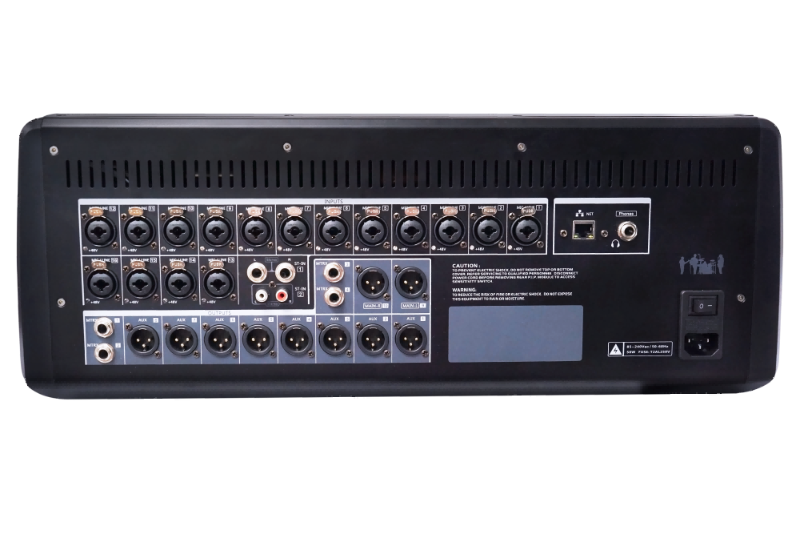

1、單聲道通道輸入插座

每個通道上有輸入插座，分別可以接入話筒或電腦、樂器的音頻信號。

調音臺單聲道通道的輸入插座采用的是組合插 座，這種插座內部的圓孔可以 插入6.35mm的直插插頭，用于 輸入電腦音頻或樂器音頻的線路輸入信號 (LINE)。而插座外圈可以插入卡儂插頭，接入話筒信號 (MIC)。

大家注意：調音臺的每個單聲道輸入通道，只能接入一路信號，不能同時接入兩路信號。

2、立體聲通道輸入插座

立體聲輸入通道有兩種，一種是單/雙聲道共用的。

如果在卡儂插座 (MIC) 插入話筒，或者只是在立體聲輸入插座 (LINE) 的左路輸入插座 (L/MONO) 輸入信號，右路不插，比如把電吉他信號接入L/MONO 插座，那么這一路就是作為單聲道輸入通道使用了。

如果同時把左右兩路信號，分別插入到標記為L(zhǎng)INE 的兩個直插輸入插座，這個通道就是立體聲輸入通道，可以同時接入和處理兩路信號了。

另外還有一種是純粹的立體聲輸入通道，這種通道是同時輸入兩路信號的。

一般配備了兩種輸入插座， 一種是6.35mm的直插插座，另一種是蓮花插座(紅白插座) 。

其中，蓮花插座主要用來接入一些民用的音源設備的信號，比如CD機，手機、電腦等。在連接的時候，這兩種插座只能二選一，不能同時接入信號，而且是直插優先。

如果在直插插座插入插頭之后，蓮花插座內部電路就斷開了，接入信號也不會響。

調音臺的第15/16路立體聲輸入通道還可以選擇USB輸入，通過背板上的USB口連接電腦后，把電腦的聲卡選擇MG-XU, 然后在調音臺的這個通道上選擇USB輸入，電腦中播放音頻文件時，可以把信號直接輸入到這個通道上，而不需要另外接音頻線。

3、 輸入增益調節

在調音臺每個輸入通道上，都配有一個標記為GAIN 的旋鈕，這個旋鈕叫做輸入增益調節旋鈕。

輸入增益旋鈕的作用是用來調整輸入信號的大小的，順時針擰，就會把信號放大，逆時針擰就會把信號減小。

增益是專/業的叫法，表示的是內部的電路對信號進行放大或者衰減的程度，增益量用分貝 (dB) 做單位。分貝數越大，對信號的放大程度就越大，分貝數越小，對信號的放大程度就越小。

如果分貝數變成負數了，那就不放大了，而是變成了衰減。比如看當前增益旋鈕逆時針的刻度是-6,要是擰到這個位置，就是把信號減小了。

但是，如果分貝數是0的話，就是圖片上旋鈕刻度是粗線條的位置，旋鈕擰到這里，內部電路對信號不做放大也不做衰減了，信號進來時有多大就是多大。

在實際工作當中，信號源提供的信號是有大有小的。比如不同的人講話或者唱歌的聲音音量是不一樣大的，結果話筒產生的信號就有大有小了。如果信號太大了，調音臺里面的電路就會失真，聲音就不好聽了，甚至還會燒壞喇叭。

但是，如果聲音太小的話，話筒到調音臺的信號就太弱了結果從音箱里出來的音量就很小，聽不清了。

所以，話筒、電腦、樂器這些音源設備提供的信號，進入調 音臺后，首先要用這個輸入增益旋鈕調整一下，把太大的信號減小，或把太小的信號放大，調整到一個正常的水平之后，交給下一級電路或者設備，才能達到滿意的效果。這個增益旋鈕要調到多少?到后面的教程再講。

4、 輸入增益衰減開關

在有些模擬調音臺上帶有一個按鍵開關，標記為PAD, 這個開關叫增益衰減開關。它的作用是，按下去以后，可以把增益量的分貝數一下子減小26dB。

有了增益調節的旋鈕，為什么還要配這個增益衰減開關呢?

因?yàn)橛械臅r(shí)候，信號源設備傳過來的信號過大!大到什么程度呢?

就是你把增益旋鈕擰到小，信號還是過大，甚至失真。

這個時候，就要按下這個PAD輸入增益衰減按鍵，把輸入信號先做一個衰減。

如果按下這個按鍵把信號減得太小了怎么辦呢?,這時候，就可以用輸入增益旋鈕把信號再加大一點。

5、低切開關

在調音臺的輸入通道上，還有一個標記為HPF或者是標記為80Hz 、100Hz的按鍵開關，這個開關就叫低切開關，有些產品也叫Low Cut。

這個開關的作用是干什么的呢?

它是用來切除一些我們不需要的低音信號的。我們?cè)趯?shí)際工作中，尤其是使用話筒的時候，話筒經常會收到一些不好聽的低音，比如風吹的呼呼聲，或者舞臺地板振動的轟轟聲。這些聲音如果被話筒收到了，再經過系統放大以后從音箱里發出來的聲音，屬于噪音，比較難聽，而且影響整體效果。

所以，如果話筒收到了不好聽的低音，按下這個開關，就可 以把那些低音切掉或者減弱一部分，這樣一來，聲音就會更加干凈一些了。

6、 壓縮器旋鈕

這個是調音臺上配備的一個比較獨/特的功能，在每個單聲道輸入通道上，配備了一個壓縮器COMP。這個壓縮器是干什么用的?

它可以自動把輸入的信號壓縮到更小一點。剛才講過，音源輸入到調音臺的信號有大有小，碰到大信號的時候，我們可以用輸入增益旋鈕或者增益衰減開關把信號調小。

但是，你把輸入增益調正常后，如果碰到有人突然對著話筒大喊大叫，你又沒反應過來把信號調小的話，這個大喊大叫的聲音就可能會出現失真，從音箱里發出的失真的聲音就會讓人聽著不舒服。

這種情況下，如果事先設置好這個壓縮器，那么在遇到有人 大喊大叫或突然出現大信號的時候，壓縮器就可以幫助你自動把信號減小，防止聲音失真了。

7、 均衡器旋鈕

調音臺每個輸入通道上，都配備了均衡器。均衡器簡稱EQ, 簡單來說，它是用來調整高低音的。 調音臺的均衡器有三個：

標記為HIGH的，是高音均衡器，用于增強或者減弱高音。

標記為MID的，是中音均衡器，用來增強或者減弱中音。

標記為L(zhǎng)OW的，是低音均衡器，用來增強或減弱低音。

因?yàn)槊總€(gè)人的嗓音不同，講話或者唱歌發出的聲音不一定是很干凈的，比如可能出現很尖或很渾的情況，如果從音箱里發出來，就會讓人感覺不好聽。

在這個時候，就要對聲音進行調整，把比較尖的聲音調圓一點，把渾的聲音調干凈，讓聲音聽起來更好聽。

那么,如何使用均衡器這個調音的工具來對聲音進行調整呢?用法到后面再講。

8、輔助及效果發送旋鈕

在調音臺每個輸入通道上，還配有輔助發送旋鈕，標記為AUX。

帶有內置效果器的調音臺，還有效果發送旋鈕， 一般標記為FX或EFX。

這個輔助發送是干什么用的呢?

它的作用是通過這個旋鈕把這個輸入通道的信號，發送到相應的輔助輸出通道上，再輸出給下一級設備，比如返聽功放。

或者把這一路的信號發送到內部效果器中制造效果聲。

如何理解輔助發送?

在大部分的演出場合，舞臺上都配有返聽音箱。

這個返聽音箱里面的聲音信號從哪里來，一般就是通過輔助發送通道或輔助輸出通道提供的。

比如，我把返聽功放的輸入連接到調音臺的AUX1輸出插座上，那么我擰開伴奏音樂通道上的AUX1旋鈕，伴奏音樂信號就會發送到返聽音箱發出聲音。

或者，我想把話筒信號加上效果，我就要把話筒通道上的FX 旋鈕擰開，把話筒信號發送給效果器，信號到了效果器里面才能制造效果聲。

輸入通道的信號使用輔助發送的形式有兩種， 一種叫推子前發送，另一種叫推子后發送。

推子前發送的標記是PRE, 在這個調音臺上可以看到。它的意思是要把這個通道的信號發送到輸出插座，只要擰開相應的AUX旋鈕，不需要推起這個通道的推子，信號就可以發送出去。

比如當前的AUX1旋鈕旁邊有PRE的字樣，就是告訴你，這個AUX1 的發送形式是推子前發送的。

也就是說，如果你想把這個通道的信號從AUX1通道發送出去，那么需要擰開這個旋鈕就可以發送，不用把推子推起來。

比如你這個通道是話筒，返聽音箱的信號接在這個AUX1輔助 輸出插座上。如果你要把這路話筒信號發送到返聽音箱，只要擰 開這個AUX1的旋鈕，就可以把話筒信號發送過去，在返聽音箱里就可以聽到話筒聲音，而不用把這路的推子推起來。

一般來講，推子前發送是有樂隊表演時，給樂手的返聽音箱發送信號的。

而針對演唱或者歌舞表演的返聽信號，可以使用推子后發送。

推子后發送的標記是POST, 有些調音臺上有PRE/POST的選擇開關，讓用戶自己選擇推子前或推子后發送。

臺子上沒有顯示POST, 但是可以看AUX2旋鈕，在它下方有個PRE按鍵。

這個按鍵的作用就是，如果你按下去了，那么就把AUX2的發送形式設置為推子前發送。

如果這個按鍵不按下去，那么AUX2 的發送形式默認的就是推子后發送。

而推子后發送，意思是這個通道的信號要通過輔助輸出發送出去，不僅需要擰開AUX2旋鈕，并且還要把這路的推子推起來，信號才能發送到AUX2 輸出插座。

如果只是擰開了AUX2旋鈕，沒有推起推子，這個通道的信號是發送不出去的。

比如你這個通道是話筒，返聽音箱的信號是接在AUX2通道的輸出插座上，而且AUX2旋鈕下面的PRE按鍵沒有按下去，這個AUX2就是推子后發送。

你要把這路話筒的信號發送到返聽音箱，你就需要先把AUX2旋鈕擰開，然后把這個通道的推子推起來，話筒的信號才能發送到返聽音箱發出聲音。

而此時，如果把這個通道的推子拉下來了，返聽音箱里也沒有聲音了。

所以做歌舞節目時，可以選擇用推子后的發送，這樣當音樂 快結束的時候，你把音樂推子拉下來，主擴聲和返聽音箱里的音樂就同時沒有了。如果選推子前發送，你把音樂推子拉下來，主擴聲音箱里沒有音樂了，但返聽音箱里還會有。

FX的效果發送通常都是推子后發送的形式，如果想把話筒信號發送到內部效果器，要擰開FX旋鈕，并且把話筒通道的推子推起來，話筒信號才能發送到內部效果器中，制造效果，產生效果聲。

同樣，如果把話筒推子拉下來了，話筒信號就進不了效果器，效果聲也沒有了。

9、聲像調節旋鈕

在調音臺單聲道輸入通道上有一個標記為PAN的旋鈕，這個旋鈕就是聲像調節旋鈕。

所謂聲像，指的是左右兩路音箱中的聲音在空中交織后，產生的類似于匯聚成像的一種聲學現象。

比如，我們用話筒講話，如果把聲像旋鈕擰在中間位置，那么,話筒信號就是平均分配到左右兩個音箱的。

這樣一來，我們?cè)趦蓚€(gè)音箱中間的位置上聽，就會感覺話筒 的聲音是從兩個音箱中間的位置發出的，這就是聲像處于中間位置(聲像居中)。

如果話簡信號分配到左邊的音箱多一點，右邊的音箱少一點，聲像就不在中間了，而是偏左了。

如果話筒信號分配到右邊的音箱多一點，分配到左邊的音箱 少一點，聲音就好像是從兩個音箱之間靠右的位置發出，聲像就偏右了。

PAN這個旋鈕的作用，就是調整這個通道輸入的信號發送到 左右輸出通道的比例，從而調節聲像位置在兩個音箱之間偏左偏右或者是居中。

當這個旋鈕位于中間時，這個通道的信號是按相同的比例分配到左右兩個輸出通道的，聲像居中。

如果這個旋鈕逆時針偏左，信號分配到左路輸出的比例大于分配到右路輸出，聲像偏左。

如果把旋鈕擰到左邊，那這個通道的信號就完全分配到左路輸出，右路沒有，聲像就完全在左邊。

如果這個旋鈕順時針向右擰，信號主要分配到右路的比例大，聲像就偏右。

如果把這個旋鈕擰到右邊，這個通道的信號就完全發送到右邊的音箱，左邊沒有。

而在立體聲輸入通道中，這個旋鈕被叫做平衡旋鈕，標記為BAL。

它的作用就是調整兩路輸入信號分配到左右輸出通道的比例，也是用于調節聲像位置。

平衡旋鈕位于中間位置時，左右兩路輸入的信號比例相同，聲像位置居中。

如果完全擰到左邊，輸出的就是左路信號，右路沒有。

如果完全擰到右邊，輸出的只有右路信號，左路沒有。

作為現場擴聲，這個聲像旋鈕要放在中間，否則兩邊音箱里播放的內容不一樣，兩邊的觀眾聽到的內容有多有少也不一樣。

10、 通道開關

調音臺在每個輸入輸出通道上都帶有一個按鍵開關，標記為ON。

它的作用是用來關閉或開通這個信號通道，當按亮?xí)r，信號通道開通，信號可以通過。若不按亮，通道關閉，信號被靜音，就算推子推起來，也不會發出聲音。

在其他品牌的調音臺上， 一般使用Mute (靜音)來表示，按下Mute按鍵，則關閉該通道信號。

11、輸入通道推子

調音臺每個輸入通道都有一個推子 (Fader),道的音量大小。

推子的刻度也是通道增益的分貝數，推到0位置，表示增益為0分貝，對信號不增不減。

推到超過0的位置，就對信號進行放大。推到低于0的位置，就對信號進行衰減。

12、信號路由分配開關

在推子旁邊，有標記為1-2、3-4和ST字樣的按 鍵，它們是用來設置把這個通道的信號分配到什么輸出通道的。

調音臺除了有兩路主輸出 (STEREO OUT) 通道外，還有1-2和3-4編組 (GROUP) 通道。

如果需要把該通道的信號分配到主輸出通道，就要按下該通 道推子旁邊的ST按鍵。這樣一來，推起推子，才能把信號發送到主輸出通道。

如果不按下ST按鍵，信號就沒有分配到主輸出。

就算把推子推起來，主音箱也不會出聲音。

而調音臺編組是可以把一些輸入通道編入編組進行集中控制或單獨控制的。

比如， 一套架子鼓用了調音臺的1-4路輸入，如果要調節整套鼓的音量，就需要調整4個推子。

此時，你可以在調音臺上把1-4路推子旁邊的1-2按鍵都按下去，就把這四個通道編入1-2編組了。

然后這套鼓的四路信號可以使用GROUP1-2的推子來集中控制，只需要調整GROUP1-2這1個推子，就可以控制整套鼓的音量大小了。

或者你把所有通道的1-2編組按鍵都按下去，這樣一來，就可以從1-2編組輸出插座輸出同樣的信號，而編組輸出的信號大小，則可以由對應的編組推子單獨控制。

比如，你把輔助補聲的音箱的信號輸入接到編組輸出GROUP OUT1和2插座上，然后把每個輸入通道上的1-2編組按鍵按下去，就把信號全部編入GROUP1-2 編組，那么輔助音箱的音量，你就可以使用GROUP1-2 的推子單獨進行控制了。

12、監聽開關

在調音臺每個輸入通道上，還配有一個標記為PFL或者SOLO的按鍵開關，這個開關叫做預監聽開關簡稱監聽開關。

它的作用有兩個， 一個是按下這個開關后，可以在調音臺上的耳機插座插一個監聽耳機，在不用推起推子的情況，就可以通過耳機直接監聽這個通道的信號情況，用于事先監聽信號對不對。

另一個作用就是，按下這個按鍵后，如果這個通道有信號進來，就可以把調音臺的信號指示表切換用于顯示輸入信號大小，此時信號指示表顯示這個通道輸入進來的信號大小。

以上是調音臺輸入通道各部分的介紹，下面再介紹輸出通道各部分的情況。

二 、輸出通道部分

調音臺的輸出通道一般有主輸出、輔助輸出、編組輸出等等。

1、主輸出

這是調音臺主要的輸出通道， 一般用于向舞臺兩側的主擴聲音箱提供信號。

主輸出通道的標記一般標記為STEREO OUT(立體聲輸出)、MAIN OUT/MASTER OUT (主輸出)或MIX OUT (混合輸出)。

主輸出插座輸出的信號強弱，是通過主輸出推子(紅)來進行控制。

調音臺的電平表，在輸入通道的PFL監聽按鍵沒有按下的時候，顯示的就是輸出通道的信號大小。

電平是專/業上描述信號強弱的指標，它的單位也是分貝 (dB), 電平表旁邊的刻度就是電平的分貝數，電平表顯示的分貝數越大，表示電信號越強。

2、輔助輸出

一般標記為AUXSEND 或AUXOUT, 是與主輸出相對應的輸出通道。

輔助輸出的信號來自于調音臺輸入通道上的輔助發送旋鈕。每個AUX旋鈕，就對應一個輔助輸出的插座。

比如，擰開一路上的AUX1旋鈕，信號就會發送到AUX1的輸出插座。

通常，調音臺的每個輔助輸出通道還配有一個總輸出的控制旋鈕MASTER, 用于控制一個輔助輸出通道的整體輸出的信號大小。這個總輸出的旋鈕，其作用與主輸出的推子性質相同。

比如返聽音箱接在AUX1輸出通道，要把一路話筒信號發送到返聽音箱，要擰開一路的AUX1旋鈕，也要擰開AUX1的總控旋鈕，信號才能發送到返聽音箱 ，AUX1的總控旋鈕是控制返聽音箱音量的。

3、編組輸出

標記為GROUP OUT或簡稱GRP OUT。編組輸出有自己的輸出插座，輸出的信號大小通過對應的編組推子(黑)控制。

編組輸出一般用于提供信號給輔助補聲的音箱或者針對有超/低頻音箱的系統，可以按照調音師的操作習慣，單獨用編組給超/低頻音箱提供信號并單獨控制音量。

比如在場地中間左右各有一只補聲音箱，如果需要單獨控制音量的話，就可以從調音臺的1-2編組輸出插座(GROUP OUT1和2)接信號給補聲音箱，然后把調音臺每個輸入通道推子旁邊的1-2編組按鍵按下去，把所有的輸入通道都編入 編組1-2。使用時推起輸入通道推子，再推起GROUP1-2 的總輸出推子，就可以把信號發送到補聲音箱。

而左右兩組補聲音箱的音量就可以通過GROUP1-2 的推子單獨進行調整控制。

如果系統中有超/低頻音箱，需要單獨控制音量的話，也可以采用與上述同樣的方式，把音樂通道編入編組3-4,通過GROUP OUT3和4插座把信號發送給超/低頻音箱，然后用GROUP3-4 的推子單獨控制超/低頻音箱的音量大小。

編組的作用還可以進行集中控制，而不用單獨輸出信號。

比如前面說過的針對一套架子鼓使用了第1-第4路輸入，要想集中 控制整套架子鼓的音量，就可以把這四路通道上的1-2編組開關按下去，把這四路編入1-2編組，但這四路上的ST按鍵不要按下去。

然后在編組的總輸出推子GROUP1-2旁邊按下ST按鍵，意思就是把編組信號分配到主輸出ST通道上。

這樣一來，推起1-4路輸入通道的推子，就把架子鼓的四個通道的信號先編進編組1-2。然后編組1-2的信號通過編組總輸出推子再發送到主輸出通道。

這樣一來就等于用編組1-2推子集中控制整個架子鼓的總音量大小了，這就是利用編組對某些輸入通道的信號進行集中控制的方式。

另外，如果你想把某個通道的信號編入單獨一個編組通道而不是同時編入兩個編組通道，比如，你想把1-4路的架子鼓單獨編入編組1 (GROUP1) 而不是同時編入編組1和2(GROPUP1-2), 那么這個時候就需要利用輸入通道上的聲像調節旋鈕來設置了。

輸入通道的聲像旋鈕刻度上我們可以看到有1/3和2/4的標記，它們的意思就是，如果你按下1-2編組按鍵后，把聲像旋鈕逆時針擰到左邊 (L 1/3)的時候，這路的信號就編入了編組1而不會編入編組2。如果把 這個旋鈕順時針擰到右邊 (R2/4), 意思就是把這路信號單獨編入編組2,而不編入編組1。如果想把信號單獨編入編組3或單獨編入編組4,也是一樣的操作。

4、 監聽輸出

調音臺上還有MONITOR OUT監聽輸出， 一 般是用于給控制室里的監聽音箱提供信號。監聽輸出的音量有單獨的控制旋鈕，標記為MONITOR LEVEL。

監聽輸出還可以選擇信號源，在音量旋鈕的下方SOURCE SELECT就是用于選擇監聽哪個輸出通道的信號。不按上面的按鍵時，監聽輸出的是和主輸出相同的信號。按下這個按鍵，就選擇監聽編組輸出的信號，下方的按鍵用于選擇監聽編組1-2或3-4的信號。

這兩個按鍵的作用還有一點，就是用來選擇調音臺的電平表顯示哪一個輸出通道的信號大小。

上面的按鍵不按，電平表顯示主輸出的信號大小。

按下上面的按鍵，電平表顯示編組輸出的信號大小。

下面的按鍵用來選擇顯示編組1-2或3-4的信號大小。

5、 耳機輸出

調音臺上都配有PHONES 耳機輸出插座，用于插入監聽耳機，通過耳機監聽輸入或輸出通道的信號。耳機輸出的音量有單獨的控制旋鈕， 用于控制耳機的音量大小。

以上就是調音臺的輸出通道的基本概況。

三、效果器

調音臺內置了數字效果器，用于在演出時給人聲或樂器的聲音附加效果。

在效果器中有多種效果可供用戶選擇。

效果器下方的PROGRAM程 序選擇旋鈕用于選擇需要的效果類型，選好效果編號之后，按一下確定選中。

旁邊的PARAMETER 參數調節旋鈕用于調節相關效果器參數，達到滿意的程度。

要給某一路話筒加上效果，需要 擰開這一路的效果發送旋鈕FX, 把話 筒信號先發送到內部效果器當中制造效果聲。

按下FX RTN通道的ST按鍵，并推起該通道的推子，就可以聽到效果聲了。

如果需要把效果聲發送到返聽音箱，還需要擰開效果器通道FX RTN通道上的AUX旋鈕，把效果聲信號發送到返聽音箱中。

比如當前返聽音箱接在輔助輸出AUX1 通道上，要把效果聲發送到返聽音箱，就要在效果器FX RTN通道上把AUX1旋鈕擰開。

四 、其他

調音臺上還帶有幻象電源供應，用于給接入的比如小振膜話筒、鵝頸話筒、立桿話筒等電容式話筒提供工作電源，這些話筒才能正常使用。

幻象電源通常標記為PHANTOM或+48V, 遇到使用電容話筒的時候， 一定要打開這個開關給話筒供電。

模擬調音臺的大致情況先講解到這里。

后面就要開始講解音響操控方面的知識和相關的技能與方法了。
