　　前 言

　　本文件按照GB/T 1.1—2020 《標準化工作導則 第1部分：標準化文件的結構和起草規則》的規定 起草。

　　本文件內容主要依據GB/T 36731—2018 《臨時搭建演出場所舞臺、看臺安全》編寫。

　　請注意本文件的某些內容可能涉及。本文件的發布機構不承擔識別的責任。

　　本文件由人民共和國文化和旅游部提出。

　　本文件由全國劇場標準化技術委員會(SAC/TC 388)歸口。

　　本文件起草單位： 中國藝術科技研究所、舞臺設備質量監督檢驗、中國演出行業協會、中 國設備監理協會、北京市應急管理局、北京博藝豐雅文化傳播有限公司、北京嘉明偉視會展有限公 司、北京鋒尚世紀文化傳媒股份有限公司、北京天韻星光文化藝術有限公司、浙江佳合文化科技股份有 限公司、北京力超金屬結構有限公司、北京環球視覺文化發展有限公司、中藝質檢(北京) 文旅發展有 限公司。

　　本文件主要起草人： 濤、洲、宋宏、鄭輝、康麗麗、翟錫葵、畢晨濤、潘燕、劉丹、李強、姚 業強、李宏良、張皞、李曉春、趙騫、孟祥軍、黃貴江、于福申、李振興、周吉民、張欽松、呂秋立、 李冉、莊明奇、桑家明、小會、馬韻彤。

臨時搭建演出場所舞臺、看臺安全監督檢驗規范

　　1 范圍

　　本文件規定了臨時搭建演出場所舞臺、看臺的安全監督檢驗技術要求和方法。

　　本文件適用于劇場、廣場、體育場館、展覽館、商場、賓館、公園和景區等金屬構件臨時搭建用于 演出活動舞臺、看臺。木構件臨時搭建演出活動舞臺、看臺以及電視演播室等類似場所可參照執行。

　　2 規范性引用文件

　　下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件， 僅該日期對應的版本適用于本文件; 不注日期的引用文件， 其新版本(包括所有的修改單) 適用于本 文件。

　　GB/T 5972—2016 起重機 鋼絲繩保養、維修、檢驗和報廢

　　GB/T 5973 鋼絲繩用楔形接頭

　　GB/T 5976 鋼絲繩夾

　　GB/T 6946 鋼絲繩鋁合金壓制接頭

　　GB 8918 重要用途鋼絲繩

　　GB/T 16271 鋼絲繩吊索 插編索扣

　　GB/T 16895.6 低壓電氣裝置 第5-52部分：電氣設備的選擇和安裝 布線系統

　　GB/T 16895.19 低壓電氣裝置 第7-702部分： 特殊裝置或場所的要求 游泳池和噴泉

　　GB/T 25854 一般起重用D形和弓形鍛造卸扣

　　GB/T 26429—2010 設備工程監理規范

　　GB/T 36731—2018 臨時搭建演出場所舞臺、看臺安全

　　GB/T 36727—2018 舞臺機械驗收檢測規范

　　GB 50222 建筑內部裝修設計防火規范

　　JB/T 8521.1 編織吊索安全性 第1部分：一般用途合成纖維扁平吊裝帶

　　JB/T 8521.2 編織吊索安全性 第2部分：一般用途合成纖維圓形吊裝帶

　　WH/T 28 舞臺機械 臺上設備安全

　　WH/T 36 舞臺機械 臺下設備安全要求

　　WH/T 78.6 演出安全 第6部分：舞美裝置安全

　　3 術語和定義

　　下列術語和定義適用于本文件。

　　3.1

　　臨時搭建舞臺 temporary stage

　　為短期演出搭建，演出結束即拆除的舞臺。

　　注1：短期指通過驗收至使用結束在30天內(含30天)。

　　注2：使用超過30天時，通過再次驗收后重新計算日期。

　　注3：舞臺指包括臺面、臺下及臺上設施和演出用的舞臺機械、燈光、音響、視頻、 C類舞美裝置和舞臺威亞等專用設備。

　　[來源： GB/T 36731—2018，3.7，有修改]

　　3.2

　　臨時搭建看臺 temporary stand

　　為短期演出搭建，演出結束即拆除的看臺。

　　注1：短期指通過驗收至使用結束在30天內(含30天)。

　　注2：使用超過30天時，通過再次驗收后重新計算日期。

　　注3：看臺指觀眾席和觀眾通道。

　　注4：看臺暫不包括移動看臺。

　　[來源： GB/T 36731—2018，3.10，有修改]

　　3.3

　　額定載荷 rated load

　　產品制造商規定的設備結構允許的外載荷，包括動載荷和靜載荷。

　　3.4

　　設計載荷 design load

　　臨時搭建設計確定的設備結構所能承受的外載荷，包括動載荷和靜載荷。

　　3.5

　　測試載荷 test load

　　用于測試設備結構性能施加的載荷。

　　注： 載荷應不小于設計載荷。

　　3.6

　　過程監檢 supervision and inspection of installation process

　　由設備監檢機構按相關標準對臨時搭建舞臺、看臺施工過程中的安裝質量進行見證、檢驗和核查。

　　3.7

　　驗收檢驗 acceptance inspection

　　由檢驗機構按相關標準對施工完成后的臨時搭建舞臺、看臺進行質量檢驗。

　　4 監檢與檢驗實施

　　4.1 實施組織

　　各類演出活動的臨時搭建舞臺、看臺應組織過程監檢。其中：觀眾人數在10000人(含)以上或演 職人員在500人(含)以上的演出活動場所臨時搭建舞臺、看臺應組織過程監檢并進行驗收檢驗。

　　4.2 工作委托

　　4.2.1 演出組織單位或演出承辦(經紀) 機構應在臨時搭建施工單位進場前不少于 10 個工作日確認 (委托) 過程監檢和驗收檢驗機構， 且應督促設計、施工單位準備好能夠滿足搭建條件的設計資料和相 關施工材料。

　　4.2.2 臨時搭建舞臺、看臺過程監檢和驗收檢驗信息確認單樣式參見附錄 C。

　　4.3 監檢和檢驗機構要求

　　4.3.1 承擔臨時搭建演出場所舞臺、看臺過程監檢的機構應具備以下條件： 具有法人資格，設備監理 服務能力范圍應覆蓋臨時搭建演出場所舞臺設備，能夠獨立、公正和規范地開展服務工作。

　　4.3.2 承擔臨時搭建演出場所舞臺、看臺驗收檢驗的機構應具備以下條件： 具有法人資格，檢驗服務能力范圍應覆蓋舞臺設備， 并具有臨時搭建舞臺、看臺檢驗檢測機構資質認定證書， 能夠獨立、公正和 規范地開展服務工作。

　　4.4 監檢和檢驗機構技術能力要求

　　4.4.1 過程監檢和驗收檢驗機構應具有與其承擔的工作相適應的、具有相應能力和資格的技術人員。

　　4.4.2 過程監檢和驗收檢驗機構應具有與其承擔的工作相適應的試驗場地、儀器設備等資源配置。其 中儀器設備要求及精度應符合附錄 B。

　　5 過程監檢

　　5.1總則

　　臨時搭建舞臺、看臺施工的過程監檢參照GB/T 26429—2010的相關規定， 對設計、制造、安裝、調 試等過程的質量進行監督。

　　5.2設計過程監檢

　　5.2.1 設計資料查閱

　　臨時搭建舞臺、看臺的設計應符合GB/T 36731—2018第5、第6章的規定。

　　注： 臨時搭建舞臺、看臺的結構設計應由具備注冊結構工程師資質或相同效力資質的人員簽章。

　　5.2.1.1 圖紙查閱

　　審查設計單位提供的圖紙， 包括但不限于： 工藝布置圖(包括平面布置圖、剖面圖) ，設備荷載圖， 舞臺結構圖 (含結構節點詳圖) ，看臺結構圖 (含結構節點詳圖) ，觀眾座椅排距、排列、走道和疏散 通道布置圖， 燈光設備安裝圖(包括吊點位置、懸掛吊件、金屬桁架) ，音響設備安裝圖(包括吊點位 置、懸掛吊件) ，視頻設備安裝圖(包括固定視頻金屬框架、吊點位置、懸掛吊件、升降裝置) ，特技 效果設備安裝圖， 電氣圖紙(包括系統圖、用電設備布置圖、線路敷設圖、設備總用電量) ，機械設備 圖紙等。

　　5.2.1.2 計算書查閱

　　臨時搭建舞臺、看臺結構應符合GB/T 36731—2018中5.4的規定;結構計算分析(含對結構件規格 的闡述， 整體結構的強度計算， 關鍵部位部件的強度計算) 、整體結構、分體結構穩定性的計算應符合 GB/T 36731—2018中5.6的規定;對舞臺、看臺支撐地面和吊點的承載能力的闡述及滿足情況;對利用 原有結構作為吊點，懸掛在上空的設備，應對原有結構進行校核。

　　5.3施工過程監檢

　　5.3.1 過程監檢機構應核查施工單位的施工資質、質量管理制度以及施工現場專職質檢人員配置情況。

　　5.3.2 過程監檢機構應查閱臨時搭建舞臺、看臺施工技術方案。

　　5.3.3 臨時搭建舞臺、看臺使用的構件和桁架宜符合 GB/T 36731—2018 中 5.2 的規定，設備應符合 GB/T 36731—2018 中 5.3 的規定。

　　5.3.4 標準機電產品的規格、型號等應與圖紙要求一致。監檢機構應審查施工單位報送的主要材料、 設備報審表及其質量證明文件和檢測報告，如有疑問，可要求施工單位進行質量復查。

　　5.3.5 對于非標定制的設備或構件在制造階段，監檢機構應審查主要原材料、外購件和外協件的質量 證明文件或檢測報告; 必要時按確定的見證方式， 對重要過程、主要制造工序， 關鍵零部件加工和設備 裝備進行見證;見證設備的中間驗收、設備的出廠檢驗和試驗。

　　5.3.6 監檢機構應審查施工作業規程和施工記錄，施工人員的安全防護、合理的安排施工強度和時間， 特種作業人員應持證上崗。

　　5.3.7 臨時搭建舞臺、看臺施工工藝應符合 GB/T 36731—2018 中 5.5 的規定， 電氣安裝應符合 GB/T 36731—2018 中 5.7 的規定，電纜敷設應符合 GB/T 36731—2018 中 5.7.4 的規定，監檢機構在施工過 程進行監督，對重要部位、重要工序、重要時刻和隱蔽工程進行見證和確認。

　　5.3.8 臨時搭建舞臺、看臺施工安裝完成，對于有承載能力要求的設備、臺面等應按設計載荷在監檢 人員的見證下進行載荷測試，測試載荷按設計載荷值加載，載荷測試的其他具體要求按 GB/T 36727—2018 中 4.4.4.1 執行。對于固定舞臺和看臺區域至少選取 2 處， 每處不少于 9m2 ，按設計載荷進行載荷 測試。對于臺上吊掛使用的舞臺鏈?zhǔn)诫妱雍J， 其荷載能力不應低于桁架總荷載能力， 且應有檢驗合格 證書。

　　5.3.9 臨時搭建舞臺、看臺施工安裝完成，對于演出設備應按設計功能在監檢人員的見證下進行系統 用電滿載試運行。系統用電滿載試運行半小時后， 監檢人員應使用紅外測溫或熱像儀進行安全巡檢; 對 于監檢人員無法到達或接近的區域可使用無人機搭載紅外設備巡檢， 無人機作業應按規辦理相關手續， 操作人員應具備相應能力和資格。

　　6 驗收檢驗

　　6.1 驗收檢驗條件

　　被檢臨時搭建的舞臺、看臺已試運行完成，施工單位自檢、監檢機構過程監檢均為合格。

　　6.2 驗收檢驗項目、要求和方法

　　6.2.1 現場安裝結構布置核查

　　6.2.1.1 檢查對象：舞臺、看臺。

　　6.2.1.2 標準要求：舞臺、看臺平面、空間位置、尺寸、承載結構、載荷布置等應與設計文件一致。

　　6.2.1.3 核查方法：核對過程監檢記錄，必要時對重要部位抽查。

　　6.2.2 安全性能檢驗

　　6.2.2.1 舞臺的高差、縫隙、防止墜落

　　6.2.2.1.1 檢驗對象：舞臺臺面及舞臺區域。

　　6.2.2.1.2 標準要求： 應符合 GB/T 36731—2018 中 5.5.3.1 的 a)、 c)、 d)、 e)、 f)， 5.5.3.2 的 d)、 e)的規定。

　　6.2.2.1.3 檢驗方法： 每項抽檢部位不應少于 2 處， 其中舞臺臺面抽檢面積每處不宜少于 9m2，防護欄 抽檢長度不宜少于 5m，通道抽檢長度不宜少于 5m，每處測點不少于 3 個。儀器測量和目視檢查結合。

　　6.2.2.2 演員跑場通道防滑、防摔、防撞

　　6.2.2.2.1 檢驗對象：演員上場、下場、串場、候場通道。

　　6.2.2.2.2 標準要求：應符合 GB/T 36731—2018 中 5.5.3.1 的 a)、d)，5.5.3.2 的 c)、f)的規定。

　　6.2.2.2.3 檢驗方法： 每項抽檢部位不應少于 2 處， 其中通道抽檢長度不宜少于 5m，階梯通道抽檢長 度不宜少于 3m，每處測點不少于 3 個。儀器測量和目視檢查結合。

　　6.2.2.3 看臺的高差、縫隙、防止墜落

　　6.2.2.3.1 檢驗對象：看臺臺面及看臺區域。

　　6.2.2.3.2 標準要求：應符合 GB/T 36731—2018 中 6.2.4.1、6.2.4.2 和 6.2.4.4 的規定。防護欄應 符合 GB/T 36731—2018 中 6.2.5.1、6.2.5.3、6.2.5.4 和 6.2.5.6 的規定。

　　6.2.2.3.3 檢驗方法： 每項抽檢部位不應少于 2 處， 其中看臺臺面抽檢面積不應少于 9m2，防護欄抽檢 長度不宜少于 5m，每處測點不少于 3 個。儀器測量和目視檢查結合。

　　6.2.2.4 看臺觀眾通道障礙物、防滑倒絆跌

　　6.2.2.4.1 檢驗對象：觀眾通道。

　　6.2.2.4.2 標準要求：觀眾廳內走道應符合 GB/T 36731—2018 中 6.2.3.1、6.2.4.3 的規定。觀眾看 臺區域通道應符合 GB/T 36731—2018 中 6.2.6.1、6.2.6.2、6.2.6.3 的規定。

　　6.2.2.4.3 檢驗方法： 通道抽檢長度應不少于 5m，階梯通道抽檢長度應不少于 3m?，F(xiàn)場目視檢查， 通道地面是否有障礙物。用量具測量，測點不少于 3 處。

　　6.2.2.5 舞臺看臺承重、抗傾斜

　　6.2.2.5.1 檢驗對象：舞臺、看臺結構。

　　6.2.2.5.2 標準要求： 用于舞臺、看臺的桁架材料、主體型材、輔助材料和鋼管應符合GB/T 36731—2018 中 5.2.1、5.2.3.8、5.4.2、5.6 的規定。

　　6.2.2.5.3 檢驗方法： 核查過程監檢記錄和相關文件，儀器測量和目視檢查結合。必要時宜對部 位進行核查，承重應按設計載荷進行加載試驗。

　　6.2.2.6 懸掛吊件和懸吊物的防脫落

　　6.2.2.6.1 檢驗對象：燈光、音響、視頻、舞美裝置及設備等懸吊物及懸掛吊件。

　　6.2.2.6.2 標準要求：

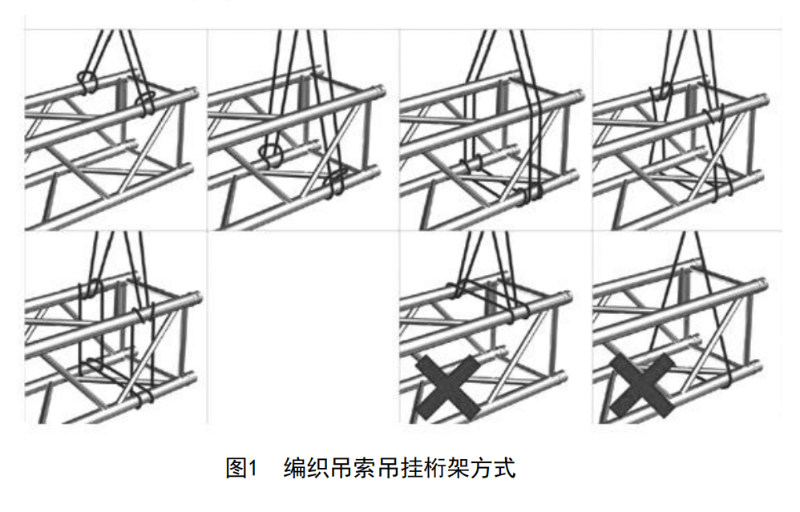

　　—— 編織吊索應選用符合 JB/T 8521.1 (所有部分)和 JB/T 8521.2 (所有部分)規定的吊裝 帶，編織吊索有發霉變質、表面有點狀疏松、腐蝕、酸堿燒損、燒焦及縫合線磨斷時，應停 止使用。常用的編織吊索在桁架上的固定方式見圖 1。

　　—— 鋼絲繩應選用符合 GB/T 8918 規定的鋼絲繩，鋼絲繩端部固定應選用繩夾、楔形接頭、鋁合 金壓制接頭、編織接頭固定方式，應保證接頭處連接強度不小于鋼絲繩破斷拉力的 80%，并 應符合 GB/T 5976、GB/T 5973、GB/T 6946、GB/T 16271 的規定。鋼絲繩報廢應按 GB/T 5972—2016 第 6 章執行。

　　—— 卸扣應按 GB/T 25854 規定選用。

　　—— 編織吊索安全系數應不小于 7，鋼絲繩安全系數應不小于 6。安全系數計算參見附錄 E。

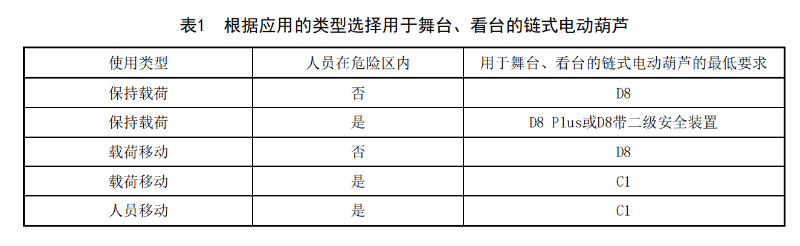

　　—— 鏈?zhǔn)诫妱雍J應采用用于舞臺、看臺的鏈?zhǔn)诫妱雍J，并符合表 1 要求。

　　—— 重要吊掛點宜配有載荷傳感器，達到實時監測負載情況。

　　—— 燈具、投影機、 LED 屏、揚聲器、設備等吊裝方式應遵守廠家指定的安裝規則。懸吊的 舞臺燈具、投影機、揚聲器等應有安全保險措施。

　　—— 燈具、投影機、揚聲器等外殼上應有重量標志。

　　6.2.2.6.3 檢驗方法：同類設備抽檢數應不少于 2 臺。查閱設計資料和產品證明。現場目視檢查。

　　6.2.2.7 電纜、電器等帶電設施

　　6.2.2.7.1 檢驗對象：舞臺、看臺區域電纜、電器等設施。

　　6.2.2.7.2 標準要求：

　　—— 電纜應根據負載電流選擇電纜截面，導線應選用銅芯多股軟線;設備供電電纜應采用阻燃材 質電纜，室內搭建設備供電電纜宜采用低煙無鹵阻燃電纜。舞臺燈光、視頻設備等用電電纜 應采用適合燈具功率的阻燃三芯電纜(L、N、PE);舞臺燈具、視頻設備電源連接插頭、插 座應選用三芯專用連接件。戶外電源連接應選用戶外型。

　　—— 電纜敷設應符合 GB/T 36731—2018 中 5.7.4 的規定。燈架上電纜應采用專用電工扎帶綁 扎，間距宜小于 300mm。

　　6.2.2.7.3 檢驗方法：電纜、插頭、插座各抽檢數應不少于 3 個。查閱設計資料。使用電源性檢測 計對現場使用插座進行抽檢，現場目視檢查。

　　6.2.2.8 用電和供電系統安全

　　6.2.2.8.1 檢驗對象：舞臺、看臺用電和供電系統。

　　6.2.2.8.2 標準要求：

　　—— 電源開關應符合 GB/T 36731—2018 中 5.7.2 的規定。供電系統應具備接地保護、過電流保 護、錯相缺相保護。電源連接應符合 GB/T 36731—2018 中 5.7.3 的規定。

　　—— 舞臺、看臺用電區域應提供保護接地(PE)端子，燈具、調光器、 LED 屏幕、投影機和控制 系統等人員可接觸的燈光設備外殼應可靠接地，保護接地的接地電阻應小于 4Ω。

　　—— 多雷區高處尖銳金屬、舞臺搭建金屬架或易遭雷擊處應安裝防雷接地，防雷接地與保護接地 的接地應分別設置。

　　—— 在 GB/T 16895.19 所界定的游泳池、噴泉、戲水池、湖等水域及其周圍區域范圍內臨時搭建 的舞臺、看臺所涉及的電氣設備和裝置應符合其標準要求。

　　6.2.2.8.3 檢驗方法： 電源開關、系統保護、電源連接、接地端子、燈具接地各抽檢數應不少于 3 個。 查閱設計資料?，F(xiàn)場目視檢查。使用接地電阻測試儀測量接地電阻。

　　6.2.2.9 系統運行

　　6.2.2.9.1 檢驗對象：燈光、音響、視頻、舞美裝置及設備等設備系統的運行情況。

　　6.2.2.9.2 標準要求： 首先對燈光、音響、視頻、舞美裝置及設備等單臺設備供電試運行時，保 證開關、行程開關驅動裝置、傳動系統等正常工作， 位置及停位精度滿足設計要求， 安全保護裝置動作 靈敏準確。單臺設備運行正常后， 應根據設計規定的各種設備運動狀態進行組合試驗或?qū)⒃O(shè)備運行到 大工況下， 以核定其運動、同步和連鎖程序是否達到要求。對系統的各種電氣保護裝置特別是緊急停車 系統要進行單獨的測試。

　　6.2.2.9.3 檢驗方法：模擬演出過程或?qū)⒃O(shè)備運行到工況下，現場目視檢查。

　　6.2.2.10 防火安全

　　6.2.2.10.1 檢驗對象：舞臺、看臺區域防火安全。

　　6.2.2.10.2 標準要求：

　　—— 布景、幕布防火應符合 GB 50222 中 B1 要求，布景、幕布應有防飄裝置。布景、幕布距離 燈光光照距離小不應低于 0.4m，燈具外殼需要有安全距離的標記，每類的燈使用時按照燈 具外殼的標記上的距離。

　　—— 舞臺、看臺區域的地面(地板)防火應符合 GB 50222 中 B1 要求。

　　—— 根據 GB/T 16895.6 要求， 一般常用絕緣電纜線(如布電纜、控制電纜、軟電纜、移動電 纜、阻燃電纜等)、接插件等表面溫度應低于 60℃。

　　6.2.2.10.3 檢驗方法： 同類設備抽檢數應不少于 4 臺，查閱設計資料和材料防火檢測報告。目視檢查 火災危險源部位， 同時將設備運行到工況下且運行時間不少于 30min，使用紅外測溫儀器測量 電纜線、 接插件表面溫度，抽檢數量應不少于 10 個。

　　6.2.2.11 疏散通道

　　6.2.2.11.1 檢驗對象：觀眾席疏散通道。

　　6.2.2.11.2 標準要求： 觀眾座椅排距、排列、走道和通道應符合 GB/T 36731—2018，6.2.1、6.2.2、

　　6.2.3 和 6.2.6 的規定。

　　6.2.2.11.3 方法： 查閱觀眾席座椅布置圖， 觀眾座椅排距、排列、走道和通道各抽檢部位不應少于 3 處。儀器測量和目視檢查結合。

　　6.2.3 其他機械設備檢驗

　　6.2.3.1 檢驗對象：舞臺機械設備、 C 類舞美裝置、舞臺威亞等。

　　6.2.3.2 標準要求：

　　—— 臺上和臺下舞臺機械設備應符合 WH/T 28 和 WH/T 36 的規定， 設備動載荷、速度可以根據演 出實際要求確定， 靜載荷不應低于固定舞臺靜載荷。

　　—— C 類舞美裝置應符合WH/T 78.6 的規定。

　　—— 舞臺威亞應符合 WH/T 78.7 的規定。

　　—— 特殊機械設備的技術參數可按技術文件約定的指標要求。

　　6.2.3.3 檢驗方法：舞臺機械按 GB/T 36727—2018 執行。 C 類舞美裝置和舞臺威亞按相關標準執行。 特殊機械設備應按技術文件約定的技術要求驗收檢驗。

　　7 記錄與報告

　　7.1過程監檢記錄與報告

　　應符合GB/T 26429—2010中6.2.1.2、6.2.3、6.2.6的規定。

　　7.1.1 監檢記錄

　　7.1.1.1 監檢機構應根據合同約定進行相應的安全監督工作，安裝調試現場的安全監督檢查工作應按 照相關法規和有關規定執行， 同時監檢服務過程中形成的文件和原始記錄等進行保存控制。應對重要的 過程、工序或節點預先設定控制點， 并由監檢單位見證并簽認， 如實留存影像資料及相關數據， 出具階 段性結論。

　　7.1.1.2 監檢過程中發現問題， 應對受檢(施工)單位下發整改通知單，受檢(施工)單位應在整改 通知單約定的期限內通過整改達到要求。

　　7.1.2 監檢報告

　　7.1.2.1 監檢機構應在施工結束后 1 日內根據過程監檢記錄，出具《臨時搭建演出場所舞臺、看臺過 程監檢報告》，格式參見附錄 F。

　　7.1.2.2 過程監檢結論應為：“合格”“不合格”。

　　7.2檢驗記錄與報告

　　7.2.1 檢驗記錄

　　7.2.1.1 在驗收檢驗實施過程中，檢驗人員應根據現場檢驗狀況如實填寫記錄。有測試數據要求的項 目應填寫實際測試數據，無測試數據要求的項目可以填寫現場檢驗狀況。

　　7.2.1.2 檢驗項目有不合格項， 現場檢驗人員應出具備忘錄或意見書， 并書面告知受檢(施工) 單位。 受檢(施工) 單位可以通過整改達到要求的， 允許進行整改， 并在雙方商定的期限內完成整改; 整改完 成后，檢驗人員對不合格項進行復檢。

　　7.2.2 檢驗報告

　　檢驗機構應在約定的期限內根據檢驗記錄，出具《臨時搭建演出場所舞臺、看臺安全檢驗報告》， 格式參見附錄G。

　　7.2.3 檢驗報告判定原則

　　7.2.3.1 單項結論

　　單項結論為：“合格”“不合格”“復檢合格”“復檢不合格”和“— ”(無此項)。

　　7.2.3.2 檢驗結論

　　檢驗結論判定原則如下：

　　—— 單項結論全部合格：檢驗結論判定為“合格”;

　　—— 單項結論中重要項目全部合格，一般項目不合格項不超過 3 項(含 3 項)，且使用單位或施 工單位對不合格項已經采取了相應的安全措施及書面承諾：檢驗結論判定為“合格”;

　　—— 單項結論中重要項目全部合格，一般項目不合格項不超過 3 項(含 3 項)， 但使用單位或施 工單位對不合格項無法采取相應的安全措施及書面承諾：檢驗結論判定為“不合格”;

　　—— 單項結論中重要項目有 1 項不合格或一般項目有超過 3 項不合格：檢驗結論判定為“不合格”。

　　7.3 記錄和報告的保存

　　記錄和報告保存期限應不少于6年。
