近年來，LED顯示屏 的應用已經深入日常生活，無論是商業匯演、體育賽事還是公共服務都有它們的參與。LED顯示屏的使用雖然已經普及化了，但是還是有些問題存在的，比如在顯示動態圖像時存在視覺串?dāng)_問題。近幾年LED顯示屏應用越來越廣泛，在戶外投影儀無法工作，它可以代替投影儀顯示各種文字和視頻，使用壽命長，對室外環境適應能力強。LED顯示屏在各個企業，商場和公共場所都起到不可替代的作用。

　　一、LED屏動態顯示設計方案

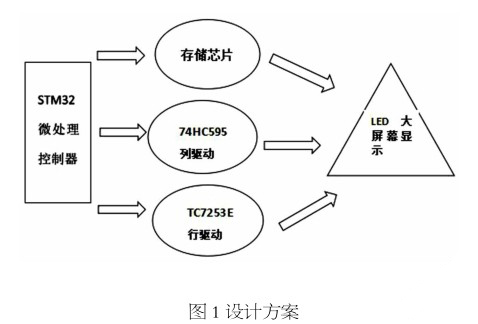

　　在本設計中采用STM32微處理控制器，將收到的信息處理后存入存儲芯片中，控制列驅動芯片74HC595和行驅動芯片TC7253E，實現LED屏的動態顯示。圖1為設計方案。

　　二、硬件電路設計

　　1、驅動部分

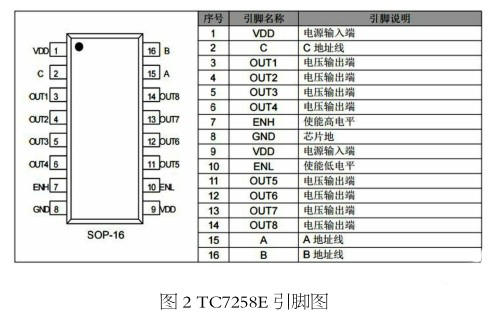

　　本系統驅動電路應用TC7258E芯片，它是專為L(zhǎng)ED屏幕設計的一款8通道控制驅動，它內部集成行消隱電路，三八譯碼器和功率管。該芯片以恒定電流吸收殘留電荷，并且拖影現象，同時LED漏電和短路現象。TC7258E芯片工作大電壓為6.5 V，工作環境溫度-40～85℃。圖2為芯片的引腳圖。

　　2、顯示部分

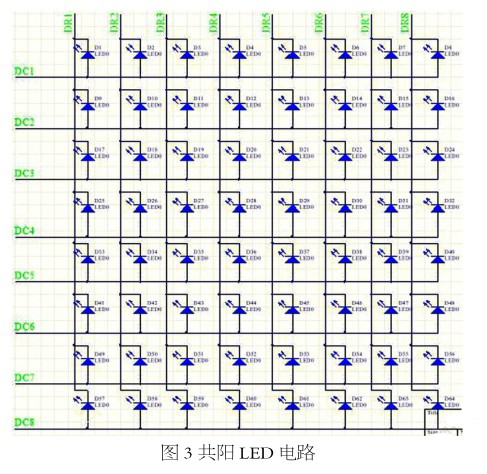

　　LED顯示屏內部結構分為共陽和共陰，它需要行驅動和列驅動才能使得二管發亮。行驅動采用TC7253E芯片內部的3/8譯碼器后，通過擴電流來驅動二管發光，然后LED的拖影現象。列驅動采取74HC595芯片，該芯片移位寄存器和輸出寄存器都是獨立的，使得顯示本行內容的同時傳輸下一個數據，達到LED顯示屏同步顯示。圖3為8×8共陽的電路圖。

　　三、軟件系統設計

　　本系統動態顯示處理器采用STM32單片機C語言編寫，利用PC機通過網絡傳輸數據。在本設計中安裝LED Player軟件進行遠程控制LED顯示屏，將程序下載到微處理器后，通過此軟件來控制我們要使用的內容和視頻，它不僅僅一對一的控制，而且可以控制多個LED顯示屏進行智能參數設置。

　　本系統應用STM32微處理器控制顯示，動態顯示采用行驅動和列驅動芯片，利用人的視覺差異產生動態效果。該方案中主要是驅動電源電路的設計和LED顯示電路的設計，使得芯片工作電壓在規定的范圍。實現LED點陣顯示屏的動態顯示和控制的解決方案，已成功地應用于實際系統。如將該系統聯入計算機網絡，還可實現對顯示屏的遠程控制。

　　四、ZOBO SmartDisplay LED顯示系統概述

　　全功能全場景——LED會議屏打破了傳統LCD屏幕無法實現超大尺寸，高亮低灰使用壽命有限的壁壘,且兼具其在會議室使用中的全部功能，更音視頻信號處理于其中，一臺設備即可實現全場景、全功能，開啟會議室解決方案新時代。

　　1、ZOBO SmartDisplay系統產品性能

　　LED會議智慧屏打破了傳統LCD屏幕無法實現超大尺寸，高亮低灰使用壽命有限的壁壘，且兼具其在會議室使用中的全部功能，更音視頻信號處理于其中，一臺設備即可實現全場景全功能，開啟會議室解決方案新時代。

　　無線傳屏：支持PC、手機、平板等無線傳屏，支持8臺設備同時在線，大支持四分屏;

　　小屏控大屏：支持手機、平板反控大屏;

　　文件管理：可支持文件管理播放，管理文件刪除可單選或者全選，可對文件進行分類，分為圖片、音樂、視頻等;

　　歡迎界面：內置多種可編輯式歡迎界面模板;

　　遙控操作：支持亮度、音量、色溫等調節;信號切換，待機模式等功能;

　　音頻處理：2路平衡式話筒線路輸入，2路平衡式輸出，具備多種音頻處理能力，如均衡、擴展器、壓縮器、 自動增益、自動混音等;輸入支持48V幻象供電;

　　A、高清畫質

　　低亮高灰，整機逐點矯正，表面微光學結構，由點到面顆粒感，畫質細膩舒適，鮮活色彩，五雜色噪點，有效減少摩爾紋

　　B、輕薄輕量化

　　超薄輕量化設計，匠心與創新兼具的雙“薄”設計，與環境巧妙。任意拼接，輕松超越8K

　　C、前后維護

　　低亮高灰，整機逐點矯正，表面微光學結構，由點到面顆粒感，畫質細膩舒適，鮮活色彩，五雜色噪點，有效減少摩爾紋

　　D、簡約

　　簡潔的線纜管理設計，電源系統HUB板三合一，集接收卡，發送卡，視頻處理器，拼接器，矩陣，視頻解碼器等于一體無需傳統大屏系統復雜的視頻布線，全部通過網線傳輸

　　E、穩定

　　運行穩定，電源系統雙備份設計,穩定可靠，支持7*24小時不間斷工作

　　F、信號無縫接入

　　連通網絡，隨時隨地?zé)o縫接入，云拼接讓圖像接入更加簡單靈活

　　G、云屏聯動，云桌面投射

　　所有參會人員將電腦接入網絡，即可快速將電腦桌面投射到會議大屏上

　　H、海量監控接入

　　云拼接具備直接接入網絡視頻能力，這使得海量監控的接入變得更為簡單

　　I、云信息發布及鏡像

　　云屏可作為信息發布終端，支持實時的將所需內容發至指定設備，同時用戶可將任意一組云屏圖像同步鏡像至指定云屏中，使得管理者運籌帷幄，時間掌握全局

　　J、超高防護

　　正面防護等IP65，防撞、防震、防潮、防水、防塵、防鹽霧、防靜電，適用于各種特殊使用環境
