1范圍

　　本標準規定了傳聲器的分類、要求、測雖方法、檢驗規則、標志包裝和貯存運輸等。

　　本標準適用于語言、音樂等音頻范圍內的一般聲系統設備用傳聲器,不適用于無線傳聲器、數字傳聲器。

　　適用本標準的傳聲赧，包括如變壓器、前賞放大器或構成傳聲器完幣部分的其他部分及由制造廠規定的輸出端的所有設備。

2規范性引用文件

　　下列文件對于本文件的應用是必不可少的.凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件。其新版本(包括所有的修改單)適用于本文件。

　　GB/T2423.1-2008電工電子產品環境試驗第2部分::試驗方法試驗A:低溫(idtIEC60068-2-1:1990)

　　GB/T2423.2-2008電工電子產品環境試驗第2部分::試驗方法試驗B:高溫(idtIEC60068-2-2:1994)

　　GB/T2423.3-2006電工電子產品環境試驗第2部分:試驗方法試驗Cab:恒定濕熱試驗(IEC60068-2-78:2001，IDT)

　　GB/T2423.6-1995電工電子產品環境試驗第2部分::試驗方法試驗Eb和導則::碰撞(idtIEC68-2-29:1987)

　　GB/T2423.10-2008電工電子產品環境試驗第2部分::試驗方法試驗Fc:振動(正弦)(IEC60068-2-6:1995,IDT)

　　GB/T2828.1-2003計數抽樣檢驗程序第1部分︰按接收質量限(AQL)檢索的逐批檢驗抽樣計劃(ISO2859-1:1999,IDT)

　　GB/T2829-2002周期檢查計數抽樣程序及表(適用于生產過程穩定性的檢驗)GB8898-2011音頻、視頻及類似電子設備安全要求(eqvIEC60065:;1998)

　　GB/T12060.4-2012聲系統設備第4部分∶傳聲器測量方法(IEC60268-4:2004,IDT)GB/T14197-2012音頻、視頻和視聽系統互連的優選配接值(IEC61938:1996,IDT)

　　GB/T15212-1994廣播及類似聲系統用連接器的應用(eqv IEC60268-12:;1987)GB/T15644-1995視聽系統設備互連用連接器的應用(neq IEC60574-3:1983)

　　GB/T17626.2-2006電磁兼容―試驗和測量技術靜電放電抗擾度試驗(IEC61000-4-2:2001,

3術語和定義

　　GB/T12060.4-2012界定的術語和定義適用于本文件.

4分類

　　4.1按換能原理類型分類

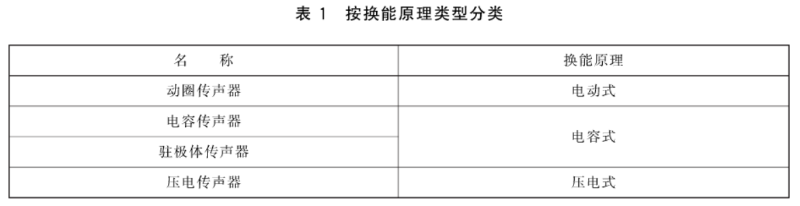

　　傳聲器按換能原理類型可分為電動式、電容式和壓電式傳聲器。見表1。

　　4.2按指向性類型分類

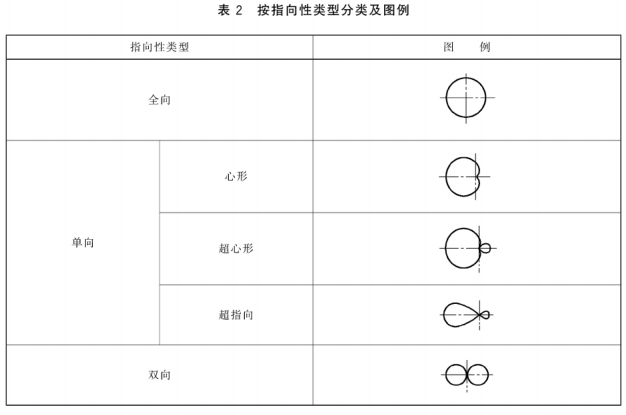

　　傳聲器按指向性類型可分為全向、單向(心形、超心形和超指向)和雙向型傳聲器。圖例見表2。

5要求

　　5.1使用條件

　　傳聲器的使用條件由產品規范規定。

　　5.2安全要求

　　當傳聲器配置有電網供電的電源時，傳聲器的安全要求應按GB8898-2001的有關規定執行。

　　5.3外形尺寸及外觀質量

　　5.3.1外形尺寸

　　傳聲器的外形尺寸應符合產品規范要求。

　　5.3.2外觀質量

　　傳聲器的外觀應糧潔，標志要清晰.不應有機械損傷，伽、焊、膠粘及螺紋緊固等應牢固可靠。零件涂覆應符合產品規范要求。

　　5.4性與互連

　　5.4.1性

　　當傳聲器振膜向內運動(即聲壓增加)時，產生瞬時正電壓的輸出端規定為正端。

　　5.4.2互連

5.4.2.1機械連接

　　a)傳聲器與輸出線的連接

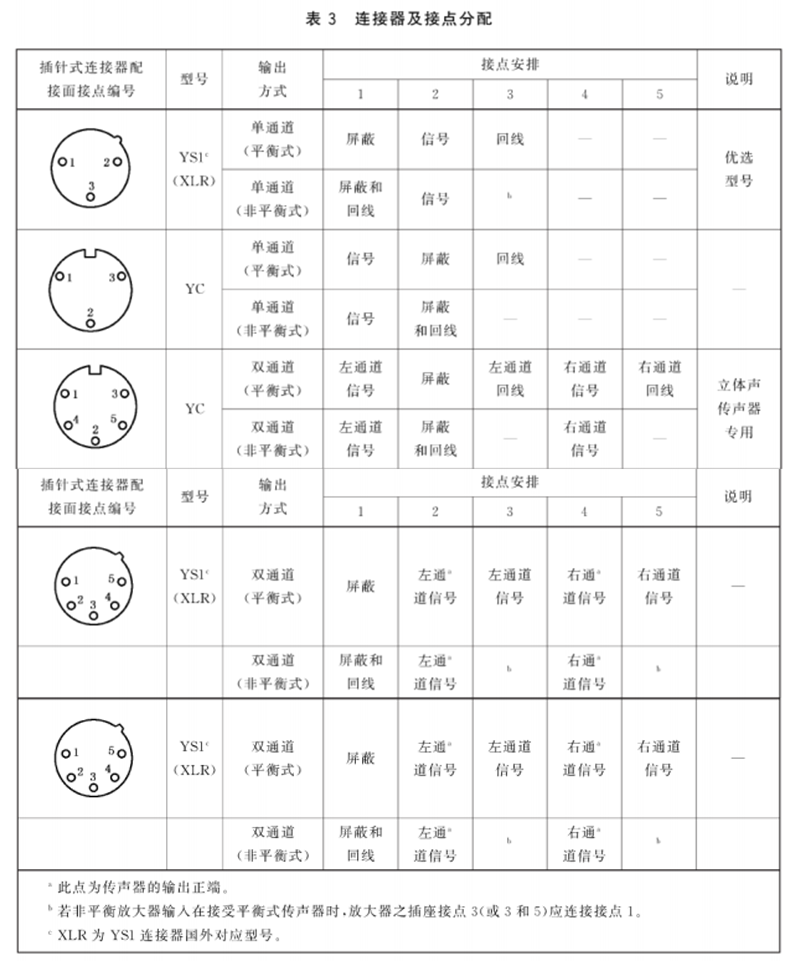

　　傳聲器與輸出線的連接應按GB/T15212—1994和GB/T15644—1995中規定的連接器連接或直接連接兩種方式?釆用連接器連接時接點分配應符合表3的要求。內接式駐體傳聲器只采用直接連接方式。

　　注1:如產品標準中規定采用本標準中未包括的連接器,則應在產品規范和產品說明書中說明采用的連接器型號及接點分配;

　　注2:內接式駐體傳聲器系指在機內(如收錄機、手機等)用的駐體傳聲器.

　　b)傳聲器夾頭與支架的連接

　　傳聲器夾頭與支架的連接應采用普通粗牙M10螺紋或通過附加轉接件過渡到M10螺紋,其中夾頭端采用內螺紋,支架端采用外螺紋.

　　5.4.2.2電配接

　　傳聲器額定負載阻抗應符合GB/T14197-2012規定的大于或等于傳聲器額定阻抗的五倍.

　　注:在此僅指阻抗配接

　　5.5電聲性能

　　5.5.1語言檢聽

　　接通電源后檢聽,傳聲器不應出現工作不正常狀態.例如:不應存在音量時大時小、時有時無或發出異常聲等嚴重影響正常使用的現象。

　　5.5.2頻率響應

　　5.5.2.1自由場頻率響應

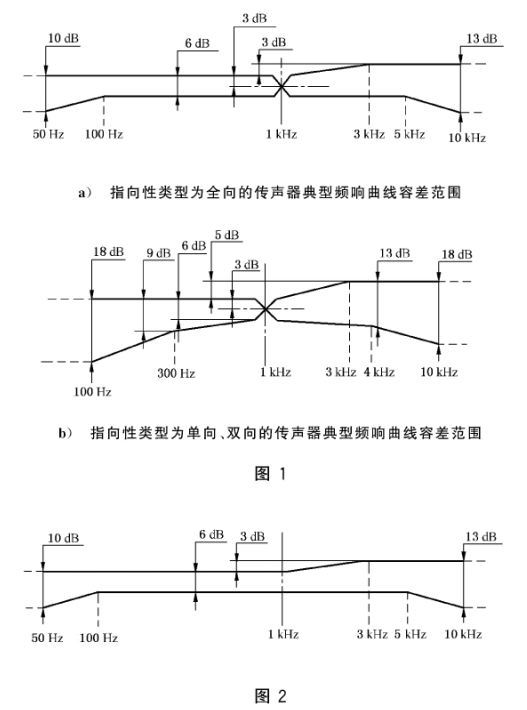

　　傳聲器典型頻率響應曲線不應超出圖1實線所示容差范圍,其中全向內接式駐體傳聲器的典型

　　頻率響應可按圖2實線所示容差范圍執行。單只傳聲器自由場頻率響應與典型頻率響應的容差值可按不同頻段規定,不同頻段的允差由產品規范規定.

　　注1:如果所要求的有效頻率范圍寬于圖中實線所示范圍,則超出部分應按圖中虛線延伸.

　　注2:如果產品標準給定的頻率范圍窄于實線所示的頻率范圍,則在此頻率范圍內,頻率響應曲線的容差仍應符合圖中的規定,或由制造商和訂貨方商定.

　　5.5.2.2其他類型的頻率響應

　　由產品標準規定。

　　5.5.3自由場靈敏度()

　　傳聲器額定自由場靈敏度()由產品標準規定.單只傳聲器的自由場靈敏度與額定自由場靈敏度相比的允差為±3dB。

　　5.5.4輸出阻抗

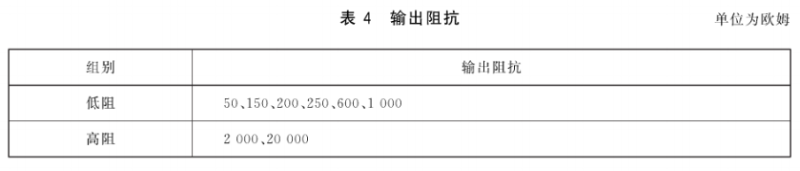

　　傳聲器的額定阻抗應優選表4列出的系列數值。單只傳聲器的輸出阻抗值與額定阻抗值的允差為±30%。

　　5.5.5等效噪聲

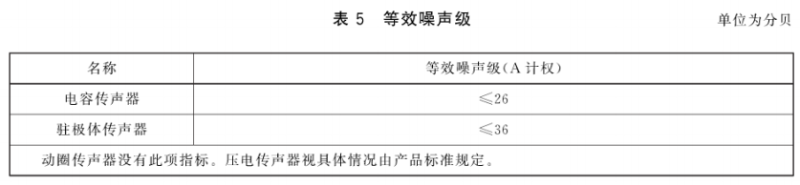

　　傳聲器的等效噪聲應符合表5的規定。

　　5.5.6指向性

　　5.5.6.1概述

　　傳聲器的指向性可以用指向性響應圖案和指向性頻率特性來表示,具體由產品規范規定.本條對內接式駐體傳聲器不作要求。

　　5.5.6.2指向性響應圖案

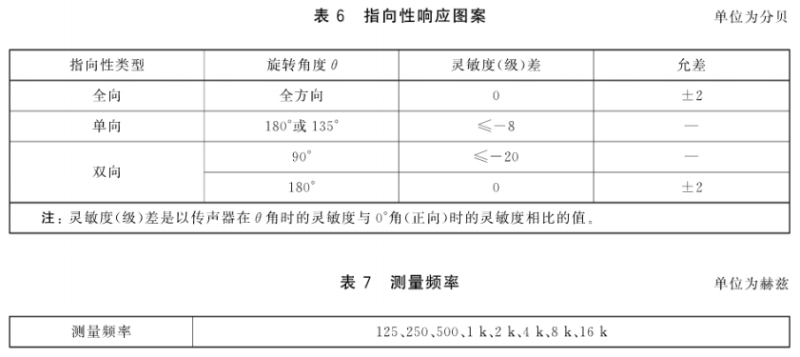

　　傳聲器的指向性響應圖案是指在一定頻率(或窄頻帶)時,傳聲器自由場靈敏度與聲波入射角0的函數關系.傳聲器指向性響應圖案與頻率(或窄頻帶)有關.傳聲器指向性響應圖案的要求及允差應符合表6的規定.測量頻率按表7規定.測量頻率(或窄頻帶)也可由產品規范規定,但測量頻率應不少于包括1kHz在內的3個頻率點.如訂貨方另有要求時,傳聲器的指向性響應圖案及測量頻率(或窄頻帶),也可由制造商和訂貨方協商確定.

　　5.5.6.3指向性頻率特性

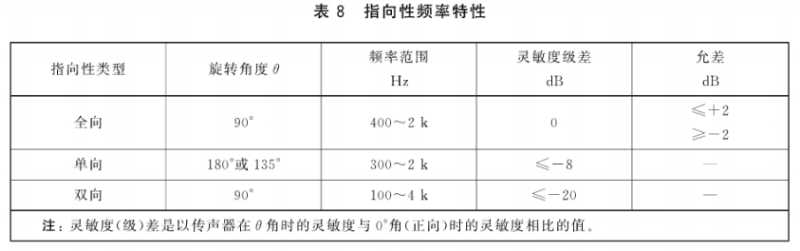

　　傳聲器的指向性頻率特性是指在一定頻率范圍內傳聲器旋轉相應O角度時的自由場靈敏度與0°(正向)自由場靈敏度之間的差值,指向性頻率特性要求及允差應符合表8的規定.如訂貨方另有要求時,傳聲器的指向性頻率特性也可由制造商和訂貨方協商確定。

　　5.5.7過載聲壓

　　在頻率250Hz~8kHz范圍內,傳聲器輸出電壓的總諧波失真不超過1%的大聲壓由產品規范規定,但不得小于114dB.(基準聲壓為2×10-Pa.)

　　5.6其他性能

　　5.6.1外磁場引起的等效聲壓

　　在頻率為50Hz、磁場強度為1A/m和頻率為1kHz和16kHz、磁場強度為0.1A/m的磁場中，傳聲器的輸出等效聲壓應小于54dB。

　　5.6.2靜電放電抗擾度

　　5.6.2.1傳聲器應能經受住±4kV的接觸放電和±8kV的空氣放電.(正負電壓值均相對地電位.)

　　5.6.2.2靜電放電試驗后,應符合GB/T17626.2-2006中第9章的要求:傳聲器應在規定的限值內性能正常;在試驗過程中傳聲器的功能允許暫時性受影響,但可自行恢復.

　　5.6.3電磁場(RF)引起的等效聲壓

　　5.6.3.1傳聲器對以下射頻范圍的電磁場及相應電場強度應呈現小的抗擾度。

　　頻率為1kHz、正弦調制度為30%的調幅波和頻率為1kHz對22.5kHz的載波信號調制的調頻波.電磁場強度為10v/m.

　　5.6.3.2傳聲器處在上述電磁場的相應位置,應符合GB/T17626.3-2006中第9章的要求:;傳聲器在規定的限值內性能正常;傳聲器在電磁場(RF)中輸出的等效聲壓應小于54dB.

　　5.7環境適應性要求

　　5.7.1高溫

　　傳聲器經溫度為55℃±2℃,時間為2h的高溫試驗后應符合本標準5.3.2和5.5.1規定的要求;試驗前后5.5.3規定的自由場靈敏度變化應為士3dB.

　　5.7.2恒定濕熱

　　傳聲器經溫度為40℃士2℃,相對濕度為90%~95%,時間為48h的恒定濕熱試驗后應符合本標準5.3.2和5.5.1規定的要求，試驗前后5.5.3規定的自由場靈敏度變化應不超過士3dB.
