為迎接第九屆陜西省藝術節，讓廣大人民群眾共享文化惠民成果，同時提升寶雞市文化軟實力和綜合競爭力，故興建寶雞大劇院。寶雞大劇院項目選址位于寶雞市金臺區新東嶺城市綜合體范圍內(圖1)，于2020年10月投入使用。

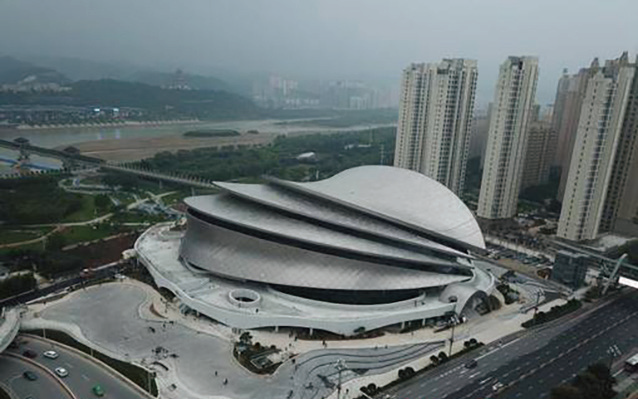

圖1寶雞大劇院實景圖

　　寶雞大劇院建筑方案深化設計、內裝方案及深化設計、建筑聲學設計，均由天津大學建筑設計規劃研究總院有限公司獨立承擔。寶雞大劇院總占地面積約30000m2，主體建筑總面積約40906m2。其中，地上三層建筑面積約25500m2，地下一層建筑面積約15400m2。寶雞大劇院內設一個約1205座的主劇場和一個500座的多功能劇場，以及合唱排練廳和音樂排練廳等其他配套房間(圖2)。本文主要介紹主劇場的建筑聲學設計。

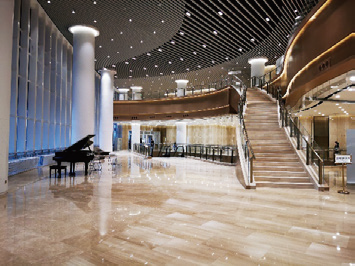

圖2寶雞大劇院大廳實景圖

　　一、劇場功能及建筑概況

　　寶雞大劇院主劇場主要以演出各類音樂劇、交響樂、地方戲曲等舞臺類演出，以及舉辦大型會議為主。主劇場座位數約1205座，其中池座870座，臨時座椅90座，二層樓座225座，包廂20座;有效容積約10309m3，每座容積8.5m3/座。主劇場建筑平面略呈馬蹄形，樓座由觀眾廳后部延伸至兩側，良好的體型為建筑聲學提供了較好的聲場環境。舞臺呈品字形，包含主舞臺、側舞臺和后舞臺，舞臺總面積1768m2，舞臺開口為16m×10m;舞臺臺口線至池座和樓座后墻水平距離為32m;觀眾廳寬度為29.2m;樓座下開口高深比5.2:7.3=1:1.4≥1:1.5，符合規范要求。池座觀眾席共22排(圖3)，前后高差(總起坡)為5.5m,平均起坡為0.26m;樓座觀眾共7排(圖4)，前后高差(總起坡)為2.98m，平均起坡為0.5m。舞臺設有活動音樂罩，觀眾席前部設升降樂池。劇場主揚聲器設于臺口前部天花主揚聲器橋內，拉聲像揚聲器位于臺口八字墻區域，所有揚聲器均為暗藏式;音控室、燈控室設于池座后墻的中部。圖5~圖6為觀眾廳剖面圖及實景圖。

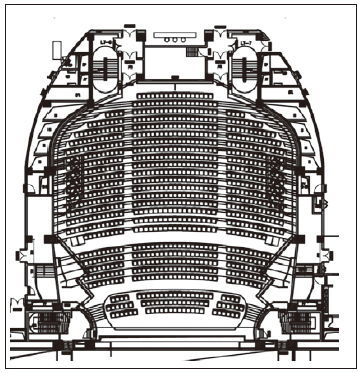

圖3觀眾廳池座平面圖

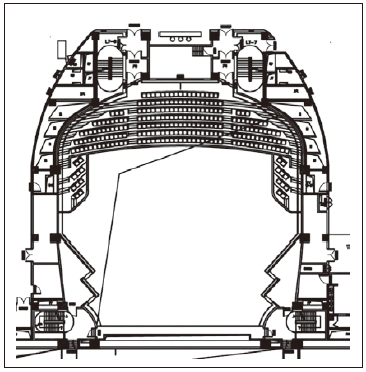

圖4觀眾廳樓座平面圖

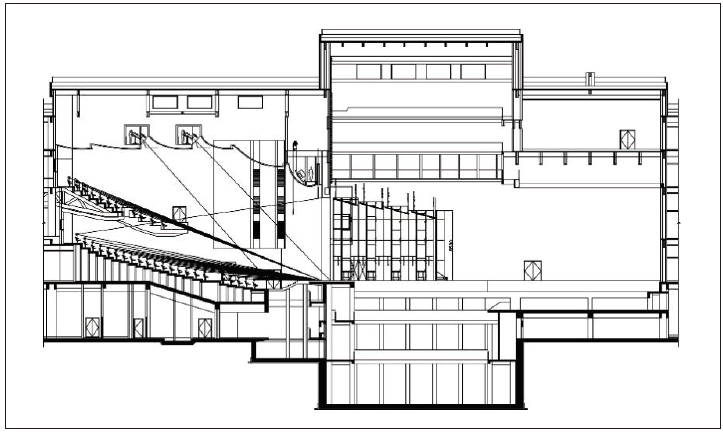

圖5觀眾廳剖面圖

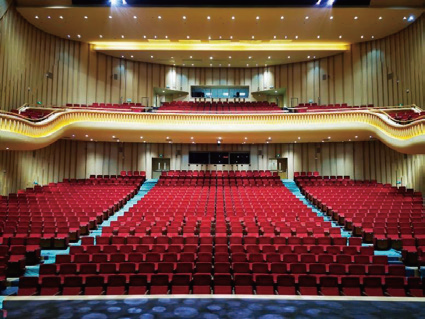

圖6觀眾廳實景圖

　　二、主要聲學設計指標

　　根據主劇場使用功能及規模的不同，同時參考業主方的使用要求，確定觀眾廳內聲學的音質參量指標，并作為聲學設計及室內設計必須考慮的原則。此外，根據業主使用需求，主劇場以演出歌舞劇為主，所以，設計指標以不使用舞臺音樂罩工況為準。

　　根據以上情況，對于寶雞大劇院主劇場，各項聲學設計技術指標如下。

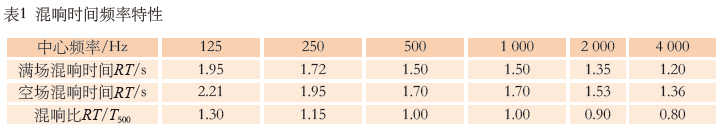

　　混響時間RT：要求滿場1.5s±0.1s，空場1.7s±0.1s，頻率特性見表1。

　　聲場不均勻度：在自然聲源的條件下，大與小聲級差值≤6dB?8dB。

　　音樂明晰度C80：1dB~3dB。

　　語言清晰度D50：≥0.45。

　　語言傳輸指數STI：≥0.45。

　　三、建筑體型設計

　　1、八字墻形狀設計

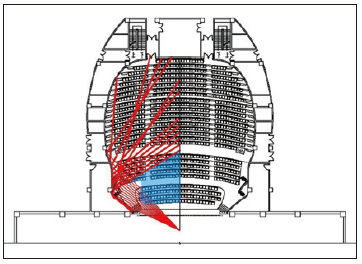

　　主劇場觀眾廳平面整體呈馬蹄形，能提供良好的聲場效果。主劇場同時承擔音樂演出的需求，需要以自然聲進行演出，舞臺八字墻設計尤為重要。舞臺八字墻能為觀眾席前區提供前次反射聲，提高該區域觀眾的觀演效果。圖7為調整前的臺口八字墻聲線分析圖，可以看出，圖中藍色區域，即觀眾廳前中區缺少前次反射聲。對八字墻形狀進行調整后的聲線分析見圖8，前次反射聲能覆蓋觀眾席中前區，保證觀眾席區域觀眾能夠獲得很好的豐滿感。

圖7八字墻調整前聲線分析圖

圖8八字墻調整后聲線分析圖

　　2、吊頂形式設計

　　觀眾廳剖面設計取決于兩個因素。一是規范規定的每座容積，它能確定觀眾廳吊頂?shù)拇蟾鸥叨?二是觀眾廳剖面聲線分析，它能確定吊頂?shù)男问?。結合上述兩個因素，確定的吊頂形式如圖9、圖10所示?？梢钥闯觯?jīng)吊頂反射的聲音能覆蓋觀眾席的所有區域，其分布均勻，能達到良好的聲場效果。

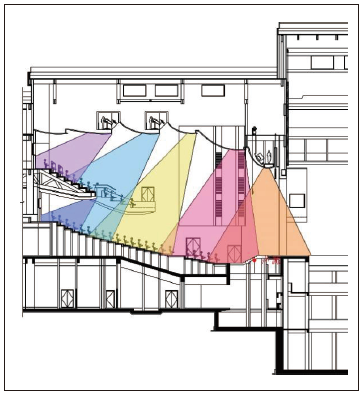

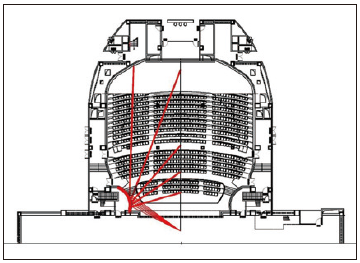

圖9剖面聲線分析圖(聲源位于大幕線后)

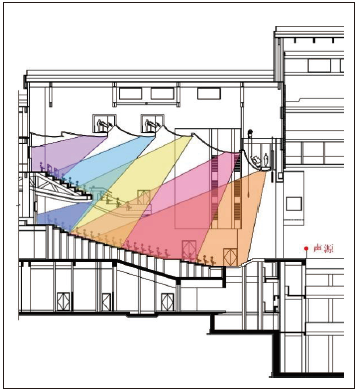

圖10剖面聲線分析圖(聲源位于樂池)

　　四、觀眾廳表面裝修材料的聲學設計

　　根據確定的混響時間值，對主劇場觀眾廳進行聲學材料布置，同時遵循室內聲學材料布置原則，確定觀眾廳空間以下部位的材料及構造做法。

　　(1)觀眾廳地坪及走道

　　主劇場主體結構采用鋼結構，由于工期問題，觀眾廳樓面基層采用纖維水泥壓力板，基層下采用排布緊密的小鋼柱起支撐作用，為了盡可能減小人員走動產生的振動噪聲，采用兩層共48mm厚纖維水泥壓力板(單層面密度≥40kg/m2)、兩層之間鋪設1.2mm厚隔聲氈作為樓面基層材料。同時，為了避免剛性連接，在鋼柱與地下一層鋼筋混凝土樓面之間布置16mm厚減振層。觀眾廳地坪材料采用“15mm厚實木地板+15mm厚松木毛地板”。為了進一步降低人員走動產生的振動噪聲，在觀眾廳的主要通道(即走道位置)鋪設地毯，具體構造為“10mm厚阻燃地毯+20mm厚松木毛地板”。

　　(2)觀眾廳吊頂

　　為了保證足夠的反射聲，以及結合吊頂異形造型的需求，吊頂材質采用GRG，建議厚度不低于30mm，體密度不低于1800kg/m3。

　　(3)觀眾廳側墻前區

　　該區域需要將聲音反射到觀眾席區域，因此，需采用硬質材料，結合內裝設計方案，此區域采用與吊頂相同的GRG材料。

　　(4)觀眾廳側墻中區

　　該區域同樣需進行反射處理，結合內裝設計方案，在此區域布置15mm厚實木板。

　　(5)觀眾廳側墻后區、觀眾廳后墻

　　觀眾廳側墻后區及后墻區域材料需以強吸聲為主，避免產生回聲，結合混響時間設計，此區域采用木質穿孔板吸聲構造，具體做法為“15mm厚穿孔木質板(孔徑3mm、孔距16mm)+50mm厚玻璃棉(容重32kg/m3)”。其中，側墻區域反射、吸聲材料布置位置參考圖11。

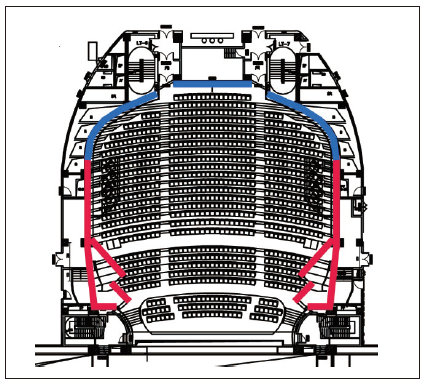

圖11墻體材料布置位置示意(紅色代表反射、藍色代表吸聲)

　　(6)樓座欄板

　　樓座欄板應避免垂直面，做吸聲或擴散處理。根據觀眾廳混響時間控制，以及結合內裝裝飾效果，在欄板部分做弧形擴散處理，大樣示意見圖12。

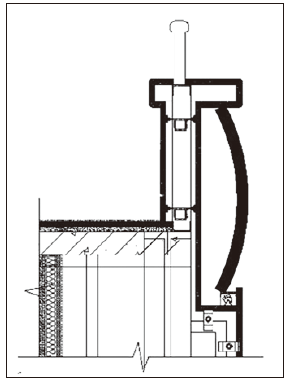

圖12樓座欄板大樣示意圖

　　(7)舞臺

　　舞臺容積27762m3，大約是觀眾廳的3倍，混響時間要求與觀眾廳接近。因此，在舞臺工藝進行舞臺幕布布置的前提下，對舞臺進行混響時間設計。一層天橋以下采用12.5mm厚穿孔石膏板，具體構造為“12.5mm厚穿孔石膏板(穿孔率13.1%，大小眼孔，孔徑12/8)+50mm厚離心玻璃棉(容重32kg/m3)+350mm厚空腔”。為了防止道具等沖撞破壞墻體，建議5m以下采用容重大于1150kg/m3的中密度埃特板、5m至一層天橋采用12.5mm厚石膏板，兩種材料構造相同。一層天橋至二層天橋下采用12.5mm厚石膏板，具體構造為“12.5mm厚石膏板+400mm厚空腔”，進一步降低低頻混響時間。吊頂進行無機纖維噴涂，避免聲音經此處反射，產生回聲。

　　五、計算機模擬分析

　　混響時間設計完成后，采用Odeon軟件對聲場環境進行模擬，對方案起到一定的校正作用。觀眾廳各部位吸聲系數見表2，圖13為模擬軟件中三維模型圖，圖14~圖18為各參數的模擬結果，表3為各測點平均值。

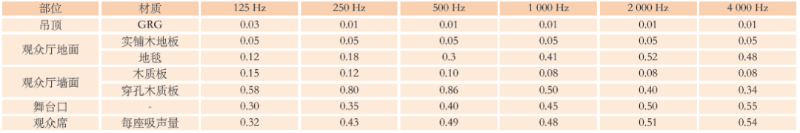

表2觀眾廳界面吸聲系數表

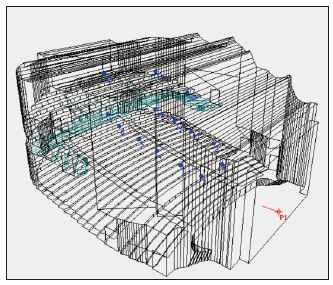

圖13Odeon軟件三維模型圖

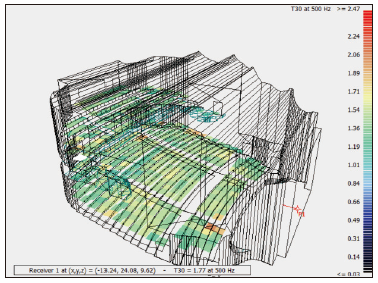

圖14T30參數模擬結果

圖15SPL參數模擬結果

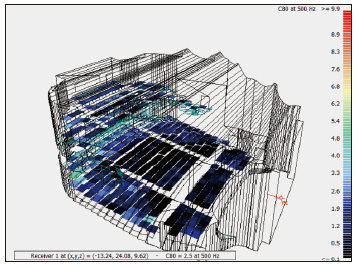

圖16C80參數模擬結果

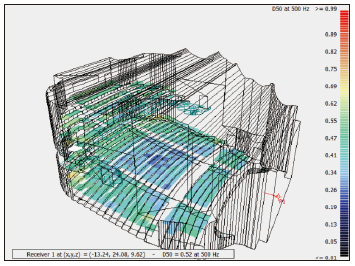

圖17D50模擬結果

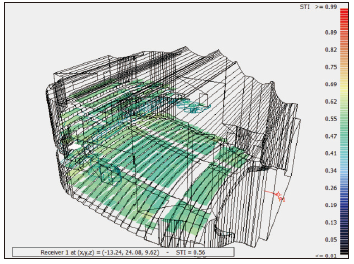

圖18STI參數模擬結果

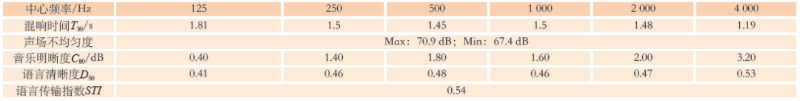

表3各頻點模擬參數平均值

　　六、測試結果及分析

　　根據混響時間測量規范，在觀眾廳內共布置17個測點，對主劇場進行空場竣工檢測，各參數檢測結果見表4。

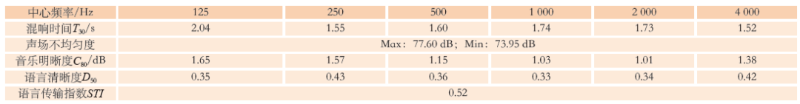

表4各測點實測參數平均值

　　從檢測結果可以看出：

　　空場中頻混響時間平均值為1.67s，同時考慮工程誤差，在設計要求范圍內;低頻為2.04s，不超出規范規定的限值范圍;中高頻混響時間平直，整個混響時間測試結果較為理想，滿足設計要求。

　　聲壓級檢測結果表明，17個測點的聲壓級為77.6dB，聲壓級為73.95dB，差值為3.65dB，小于6dB，說明廳堂內聲壓級分布均勻。

　　音樂明晰度是評價音樂聲是否清晰的參數，所有倍頻程測量結果均大于1dB，說明觀眾能很好地聽清音樂聲。

　　語言清晰度是評價廳堂語言聲是否清晰的參數，所有倍頻程測量結果均大于0.3，略小于要求的≥0.45，可能是由于空場環境缺少觀眾吸聲造成的。

　　語言傳輸指數同樣是評價語言聲的參數。參數越大，代表觀眾聽到的語言聲越清晰。測點測試結果均值為0.52，表明觀眾廳內清晰度好。

　　作為寶雞市嶄新的文化建筑，寶雞大劇院是寶雞市市民共享文化盛宴的重要場所。本次建筑聲學設計，通過前期的建筑體型設計、混響時間設計、計算機輔助模擬，及后期聲學檢測，表明主劇場混響時間設計達到預期、混響時間特性曲線符合規范、聲場分布均勻、具有一定的豐滿度和清晰度，滿足表演劇種的功能使用要求。有理由相信，未來寶雞大劇院一定能肩負豐富人們精神文化生活的重任，為寶雞市市民帶來美好的視聽體驗。
