方案概述

　　聲源位置固定。影院的揚聲器通常都設置在銀幕后面或側面墻壁上，故其聲源位置是固定不變的。

　　聲源位置較高。揚聲器的高音頭一般位于銀幕高度的 2/3處，有利于均勻地向觀眾廳的各個方向和后座輻射聲能。

　　音量可以按需要調整。還音系統的功率原則上不受限制，因此可以直達聲為主，不要過多地依靠反射聲來彌補有些座位響度的不足。

　　影院的聲音是從影片的聲帶上還原出來的，故不必依靠觀眾廳的聲學條件來改變?cè)瓉?lái)的音調，而只要求符合混合錄音棚的聲學頻率響應特性，以如實還原影片聲帶上的聲音。

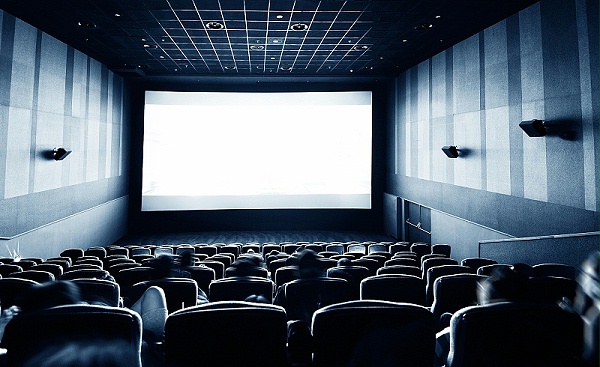

　　還音系統通常采用5.1聲道的形式進行影片的聲音擴聲，通常音箱數量較多，設置在銀幕后面或側面墻壁上，與觀眾廳的建筑結構結合。

　　數字影院還音系統是以聲道影院標準為基礎，為了使影片在放映時的聲音能夠還原真實，還音系統以 7.1數字音頻解碼器為核心組建而成。此解碼器還可以通過無線調試，在場地內不同的位置進行方位調試。

　　本方案中的主擴聲號角安裝在可以水平移動和上下調整角度的支架上，獨立設計的高音單元可提供中高頻覆蓋，電影對白的清晰度和可懂度;同時選用8-12只 10寸專用環繞音箱來提高聲音的包圍感，讓每一位觀眾都體驗到極好的聲像感、包圍感和震撼的臨場感。

設計特點

　　1、在該擴聲系統中配置了3只15寸三分頻揚聲器作為左中右聲道揚聲器，水平覆蓋角度為90度，垂直覆蓋角度為+20度，-30度可調。選用10只10寸全頻揚聲器作為影院環繞聲道揚聲器。同時，選用2只單15寸低音揚聲器來播放電影中低音聲道的信號。

　　2、所有揚聲器都通過匹配的功率放大器進行推動。

　　3、擴聲系統采用數字音頻系統處理器控制，揚聲器全部由2臺2進6出數字處理器控制，這些處理器集輸出電平控制器、濾波器、參量均衡器、擴展器、延時器等功能為一體，處理器參數設置可以輸入揚聲器的數據，既較大程度保證揚聲器性能發揮，又簡化了對音頻系統的控制和調試，而且還能對不同使用功能進行場景進行編程和存儲，根據現場使用情況可隨時調用。

　　4、此外系統中還配置了用于播放電影的DVD播放機，以及數字解碼器，使5.1聲道的數字電影具有良好的播放平臺。

　　電影放映系統建議配置兩臺放映機，在播放電影時兩臺機器同時工作，以備其中一臺放映機發生故障時，另外一臺可以及時補救，保證影片的順利播放。

顯示系統

　　主要由高亮度投影機和投影幕及相關配套設備構成，主要用于多媒體信號的展示(如演講內容、圖片展示、媒體影音播放等)，同時作為電影畫面和演唱畫面的顯示?？刂剖液臀枧_(tái)上均留有信號輸入接口，方便各種信號的傳輸。

　　小型多功能廳的特點其中之一就是信息量較少，對顯示設備要求一般，一般配置一個投影機，從成本上考慮，往往采用正投方式與電動投影屏幕搭配組成。

　　選擇投影機、屏幕檔次是用戶的需求所決定。

　　投影機選型一般根據房間的大小來決定投影機的流明度。根據不同的現場，很多情況為節約空間等因素考慮也可采用等離子來代替投影機和屏幕。

　　在多功能廳系統里，顯示系統常見的視頻信號格式有：

　　? 射頻信號(電視)

　　? 復合視頻信號(攝像頭、錄像機、DVD、展臺)

　　? S端子(DVD、展臺)

　　? VGA信號(PC、數字展臺)。

擴聲系統

　　擴聲系統設計通常都從聲場設計開始，因?yàn)槁晥?chǎng)設計是滿足系統功能和音響效果的基礎，涉及揚聲器系統的選型、供聲方案和信號途徑等，是非常復雜繁瑣的工作。由于計算機技術的飛躍發展，現在可采用專門的聲學軟件工具進行計算，以獲得滿足預期要求的聲場設計方案。揚聲器系統確定后，才能進行功率放大器驅動功率的計算和驅動信號途徑的確定;然后再根據驅動功率的分配方案進一步確定信號處理方案和調音臺的選型等。把音頻信號進行聲音重現，可以把現場的人聲、樂器聲進行拾音及擴大重放，能滿足不同要求的擴聲，如舉行聯歡晚會表演、舞臺演出等活動，舉行會議，進行電影欣賞等。

　　擴聲系統主要由三大部分組成：聲源、調音臺、周邊設備、揚聲器系統。

　　聲源：主要包括會議話筒和錄放音卡座, DVD影碟機等聲源設備，可播放普通或金屬磁帶，CD唱片，DVD影音圖像，錄放卡座還可對會議等進行高質量的錄音。

　　調音臺：是本系統的控制設備,可進行多路音頻信號混合放大、切換,高低音調節,效果補償控制,音量大小調整，錄音、放音使用;

　　周邊設備：效果器，均衡器，反饋抑制器，分頻器等;

　　揚聲器：整個擴聲系統的音質及聲場均勻性主要取決于揚聲器的品質和布置方式。

　　小型影廳包括從高端VIP放映廳到一些非主流的私人影廳。雖然空間較小，但是在聲音覆蓋，對白清晰度，飽滿度，音樂的美感，低頻效果等方面同樣要求嚴格。

　　小型影廳解決方案中的設備在外觀尺寸上進行了特別設計來滿足聲壓級要求，同時每個組件確保沒有音色失真或者部件超負荷工作。設計目標旨在滿足揚聲器和功放在小房間的需要，性能充分滿足要求又不會過度。

　　主要功能

　　? 設備性能恰到好處，既充分滿足要求又不會過度。

　　? 箱體采用超薄設計，節省空間。

　　系統特點

　　? 系統內設備針對小型房間設計，聲音對白清晰度高，飽滿度好，音樂美感強，低頻效果震撼。

　　? 對銀幕后的預留空間要求低，賦予觀眾更佳的觀影空間舒適度

　　小型影廳解決方案的一個關鍵特色是超薄的箱體設計。對銀幕后的預留空間要求進一步降低，增加的空間將賦予觀眾更佳的觀影空間舒適度。
